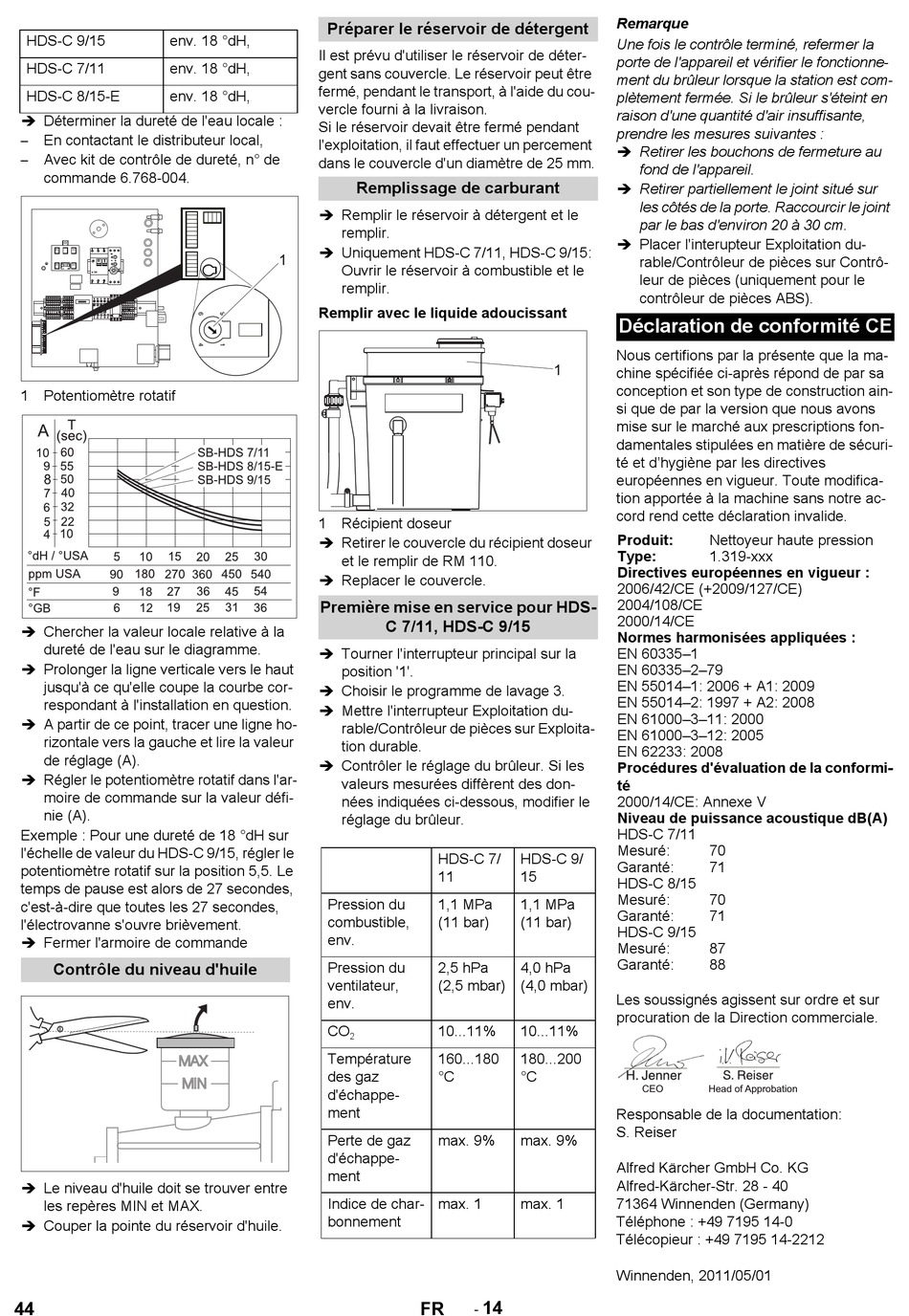

HDS-C 9/15 env. 18 °dH,
HDS-C 7/11 env. 18 °dH,
HDS-C 8/15-E env. 18 °dH,
 Déterminer la dureté de l'eau locale :
En contactant le distributeur local,
–
Avec kit de contrôle de dureté, n° de
–
commande 6.768-004.
1 Potentiomètre rotatif
 Chercher la valeur locale relative à la
dureté de l'eau sur le diagramme.
 Prolonger la ligne verticale vers le haut
jusqu'à ce qu'elle coupe la courbe cor-
respondant à l'installation en question.
 A partir de ce point, tracer une ligne ho-
rizontale vers la gauche et lire la valeur
de réglage (A).
 Régler le potentiomètre rotatif dans l'ar-
moire de commande sur la valeur défi-
nie (A).
Exemple : Pour une dureté de 18 °dH sur
l'échelle de valeur du HDS-C 9/15, régler le
potentiomètre rotatif sur la position 5,5. Le
temps de pause est alors de 27 secondes,
c'est-à-dire que toutes les 27 secondes,
l'électrovanne s'ouvre brièvement.
 Fermer l'armoire de commande
Contrôle du niveau d'huile
 Le niveau d'huile doit se trouver entre
les repères MIN et MAX.
 Couper la pointe du réservoir d'huile.
44
Préparer le réservoir de détergent
Il est prévu d'utiliser le réservoir de déter-
gent sans couvercle. Le réservoir peut être
fermé, pendant le transport, à l'aide du cou-
vercle fourni à la livraison.
Si le réservoir devait être fermé pendant
l'exploitation, il faut effectuer un percement
dans le couvercle d'un diamètre de 25 mm.
Remplissage de carburant
 Remplir le réservoir à détergent et le
remplir.
 Uniquement HDS-C 7/11, HDS-C 9/15:
Ouvrir le réservoir à combustible et le
remplir.
Remplir avec le liquide adoucissant
1 Récipient doseur
 Retirer le couvercle du récipient doseur
et le remplir de RM 110.
 Replacer le couvercle.
Première mise en service pour HDS-
C 7/11, HDS-C 9/15
 Tourner l'interrupteur principal sur la
position '1'.
 Choisir le programme de lavage 3.
 Mettre l'interrupteur Exploitation du-
rable/Contrôleur de pièces sur Exploita-
tion durable.
 Contrôler le réglage du brûleur. Si les
valeurs mesurées diffèrent des don-
nées indiquées ci-dessous, modifier le
réglage du brûleur.
HDS-C 7/
11
Pression du 1,1 MPa
combustible, (11 bar)
env.
Pression du 2,5 hPa
ventilateur, (2,5 mbar)
env.
CO 10...11%
2
Température 160...180
des gaz °C
d'échappe-
ment
Perte de gaz max. 9%
d'échappe-
ment
Indice de char- max. 1
bonnement
14
-
FR
Remarque
Une fois le contrôle terminé, refermer la
porte de l'appareil et vérifier le fonctionne-
ment du brûleur lorsque la station est com-
plètement fermée. Si le brûleur s'éteint en
raison d'une quantité d'air insuffisante,
prendre les mesures suivantes :
 Retirer les bouchons de fermeture au
fond de l'appareil.
 Retirer partiellement le joint situé sur
les côtés de la porte. Raccourcir le joint
par le bas d'environ 20 à 30 cm.
 Placer l'interupteur Exploitation du-
rable/Contrôleur de pièces sur Contrô-
leur de pièces (uniquement pour le
contrôleur de pièces ABS).
Déclaration de conformité CE
Nous certifions par la présente que la ma-
chine spécifiée ci-après répond de par sa
conception et son type de construction ain-
si que de par la version que nous avons
mise sur le marché aux prescriptions fon-
damentales stipulées en matière de sécuri-
té et d'hygiène par les directives
européennes en vigueur. Toute modifica-
tion apportée à la machine sans notre ac-
cord rend cette déclaration invalide.
Produit:
Type:
Directives européennes en vigueur :
2006/42/CE (+2009/127/CE)
2004/108/CE
2000/14/CE
Normes harmonisées appliquées :
EN 60335–1
EN 60335–2–79
EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 61000–3–11: 2000
EN 61000–3–12: 2005
EN 62233: 2008
Procédures d'évaluation de la conformi-
té
2000/14/CE: Annexe V
Niveau de puissance acoustique dB(A)
HDS-C 7/11
Mesuré:
HDS-C 9/
Garanté:
15
HDS-C 8/15
Mesuré:
1,1 MPa
Garanté:
(11 bar)
HDS-C 9/15
Mesuré:
Garanté:
4,0 hPa
(4,0 mbar)
Les soussignés agissent sur ordre et sur
procuration de la Direction commerciale.
10...11%
180...200
°C
CEO
Responsable de la documentation:
S. Reiser
max. 9%
Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
max. 1 71364 Winnenden (Germany)
Téléphone : +49 7195 14-0
Télécopieur : +49 7195 14-2212
Winnenden, 2011/05/01
Nettoyeur haute pression
1.319-xxx
70
71
70
71
87
88
Head of Approbation
