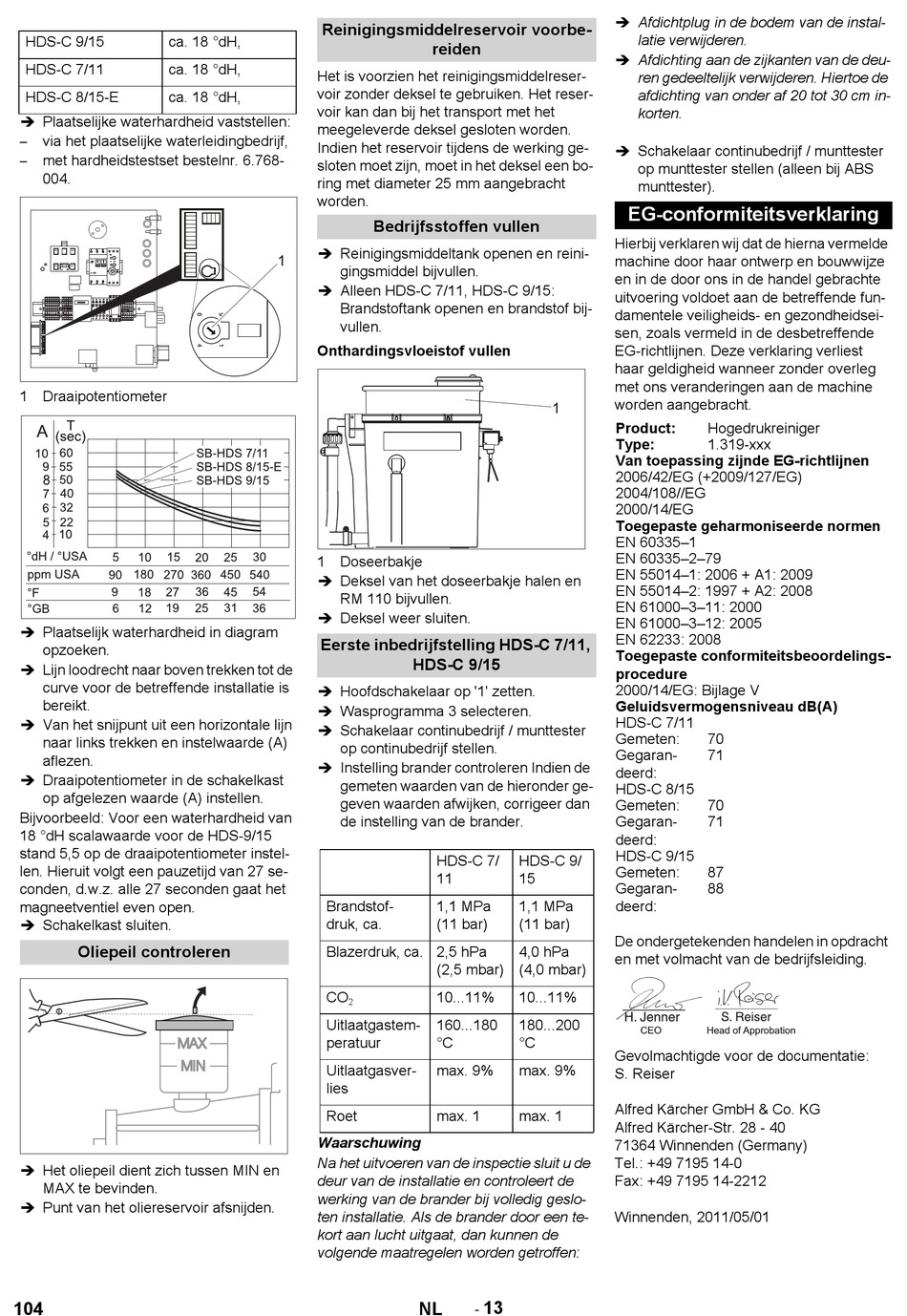

HDS-C 9/15 ca. 18 °dH,
HDS-C 7/11 ca. 18 °dH,
HDS-C 8/15-E ca. 18 °dH,
 Plaatselijke waterhardheid vaststellen:
via het plaatselijke waterleidingbedrijf,
–
met hardheidstestset bestelnr. 6.768-
–
004.
1 Draaipotentiometer
 Plaatselijk waterhardheid in diagram
opzoeken.
 Lijn loodrecht naar boven trekken tot de
curve voor de betreffende installatie is
bereikt.
 Van het snijpunt uit een horizontale lijn
naar links trekken en instelwaarde (A)
aflezen.
 Draaipotentiometer in de schakelkast
op afgelezen waarde (A) instellen.
Bijvoorbeeld: Voor een waterhardheid van
18 °dH scalawaarde voor de HDS-9/15
stand 5,5 op de draaipotentiometer instel-
len. Hieruit volgt een pauzetijd van 27 se-
conden, d.w.z. alle 27 seconden gaat het
magneetventiel even open.
 Schakelkast sluiten.

Oliepeil controleren

 Het oliepeil dient zich tussen MIN en
MAX te bevinden.
 Punt van het oliereservoir afsnijden.
104
Reinigingsmiddelreservoir voorbe-
reiden
Het is voorzien het reinigingsmiddelreser-
voir zonder deksel te gebruiken. Het reser-
voir kan dan bij het transport met het
meegeleverde deksel gesloten worden.
Indien het reservoir tijdens de werking ge-
sloten moet zijn, moet in het deksel een bo-
ring met diameter 25 mm aangebracht
worden.
Bedrijfsstoffen vullen
 Reinigingsmiddeltank openen en reini-
gingsmiddel bijvullen.
 Alleen HDS-C 7/11, HDS-C 9/15:
Brandstoftank openen en brandstof bij-
vullen.
Onthardingsvloeistof vullen
1 Doseerbakje
 Deksel van het doseerbakje halen en
RM 110 bijvullen.
 Deksel weer sluiten.
Eerste inbedrijfstelling HDS-C 7/11,
HDS-C 9/15
 Hoofdschakelaar op '1' zetten.
 Wasprogramma 3 selecteren.
 Schakelaar continubedrijf / munttester
op continubedrijf stellen.
 Instelling brander controleren Indien de
gemeten waarden van de hieronder ge-
geven waarden afwijken, corrigeer dan
de instelling van de brander.
HDS-C 7/
11
Brandstof- 1,1 MPa
druk, ca. (11 bar)
Blazerdruk, ca. 2,5 hPa
(2,5 mbar)
CO 10...11%
2
Uitlaatgastem- 160...180
peratuur °C
Uitlaatgasver- max. 9%
lies
Roet max. 1
Waarschuwing
Na het uitvoeren van de inspectie sluit u de
deur van de installatie en controleert de
werking van de brander bij volledig geslo-
ten installatie. Als de brander door een te-
kort aan lucht uitgaat, dan kunnen de
volgende maatregelen worden getroffen:
13
-
NL
 Afdichtplug in de bodem van de instal-
latie verwijderen.
 Afdichting aan de zijkanten van de deu-
ren gedeeltelijk verwijderen. Hiertoe de
afdichting van onder af 20 tot 30 cm in-
korten.
 Schakelaar continubedrijf / munttester
op munttester stellen (alleen bij ABS
munttester).

EG-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde
machine door haar ontwerp en bouwwijze
en in de door ons in de handel gebrachte
uitvoering voldoet aan de betreffende fun-
damentele veiligheids- en gezondheidsei-
sen, zoals vermeld in de desbetreffende
EG-richtlijnen. Deze verklaring verliest
haar geldigheid wanneer zonder overleg
met ons veranderingen aan de machine
worden aangebracht.
Product:
Type:
Van toepassing zijnde EG-richtlijnen
2006/42/EG (+2009/127/EG)
2004/108//EG
2000/14/EG
Toegepaste geharmoniseerde normen
EN 60335–1
EN 60335–2–79
EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 61000–3–11: 2000
EN 61000–3–12: 2005
EN 62233: 2008
Toegepaste conformiteitsbeoordelings-
procedure
2000/14/EG: Bijlage V
Geluidsvermogensniveau dB(A)
HDS-C 7/11
Gemeten:
Gegaran-
deerd:
HDS-C 8/15
Gemeten:
Gegaran-
deerd:
HDS-C 9/15
HDS-C 9/
Gemeten:
15
Gegaran-
1,1 MPa deerd:
(11 bar)
De ondergetekenden handelen in opdracht
4,0 hPa
en met volmacht van de bedrijfsleiding.
(4,0 mbar)
10...11%
180...200
CEO
°C
Gevolmachtigde voor de documentatie:
max. 9%
S. Reiser
Alfred Kärcher GmbH & Co. KG
max. 1
Alfred Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2011/05/01
Hogedrukreiniger
1.319-xxx
70
71
70
71
87
88
Head of Approbation
