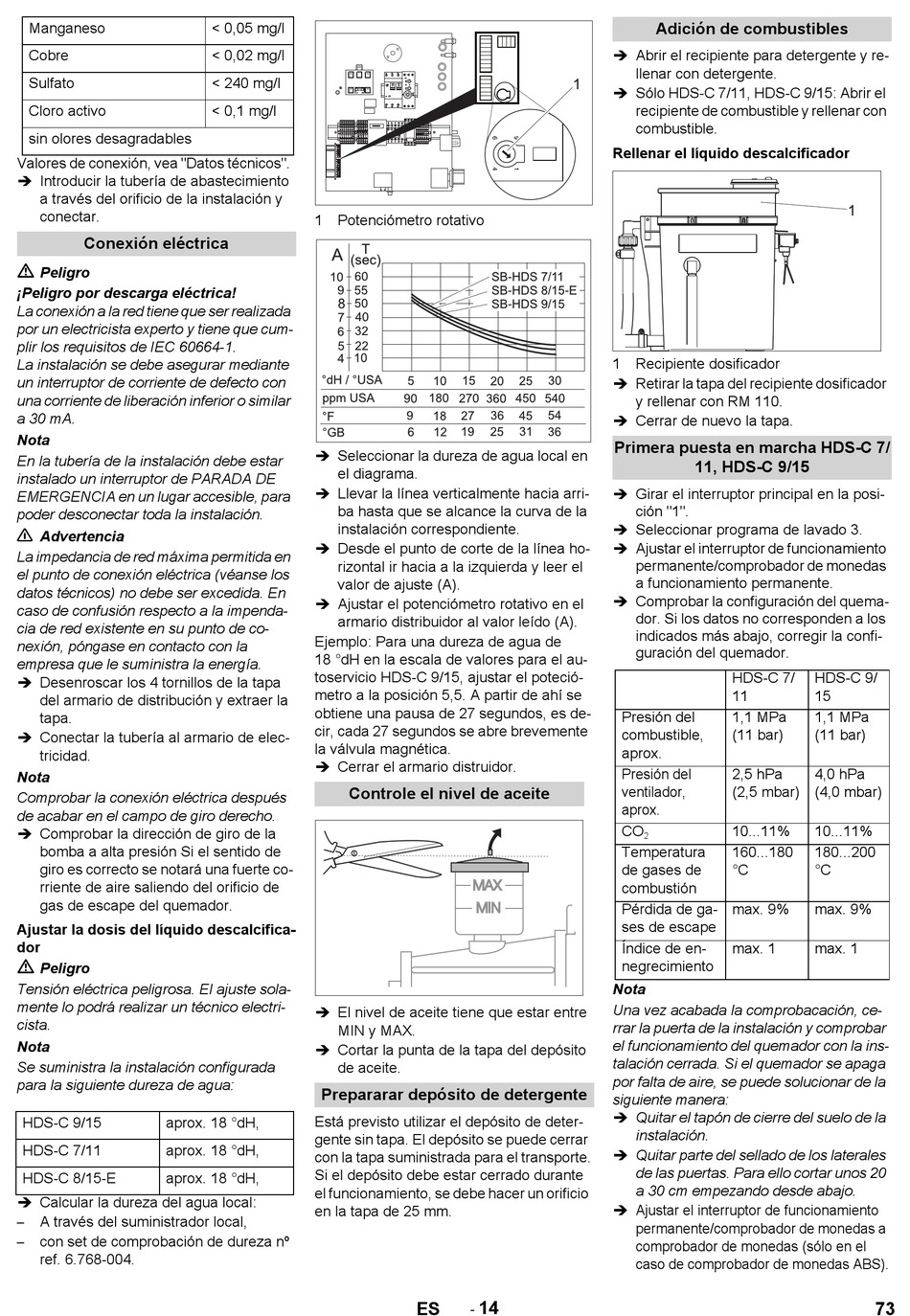

Manganeso
Cobre
Sulfato
Cloro activo
sin olores desagradables
Valores de conexión, vea "Datos técnicos".
 Introducir la tubería de abastecimiento
a través del orificio de la instalación y
conectar.
Conexión eléctrica
Peligro
¡Peligro por descarga eléctrica!
La conexión a la red tiene que ser realizada
por un electricista experto y tiene que cum-
plir los requisitos de IEC 60664-1.
La instalación se debe asegurar mediante
un interruptor de corriente de defecto con
una corriente de liberación inferior o similar
a 30 mA.
Nota
En la tubería de la instalación debe estar
instalado un interruptor de PARADA DE
EMERGENCIA en un lugar accesible, para
poder desconectar toda la instalación.
Advertencia
La impedancia de red máxima permitida en
el punto de conexión eléctrica (véanse los
datos técnicos) no debe ser excedida. En
caso de confusión respecto a la impenda-
cia de red existente en su punto de co-
nexión, póngase en contacto con la
empresa que le suministra la energía.
 Desenroscar los 4 tornillos de la tapa
del armario de distribución y extraer la
tapa.
 Conectar la tubería al armario de elec-
tricidad.
Nota
Comprobar la conexión eléctrica después
de acabar en el campo de giro derecho.
 Comprobar la dirección de giro de la
bomba a alta presión Si el sentido de
giro es correcto se notará una fuerte co-
rriente de aire saliendo del orificio de
gas de escape del quemador.
Ajustar la dosis del líquido descalcifica-
dor
Peligro
Tensión eléctrica peligrosa. El ajuste sola-
mente lo podrá realizar un técnico electri-
cista.
Nota
Se suministra la instalación configurada
para la siguiente dureza de agua:
HDS-C 9/15 aprox. 18 °dH,
HDS-C 7/11 aprox. 18 °dH,
HDS-C 8/15-E aprox. 18 °dH,
 Calcular la dureza del agua local:
A través del suministrador local,
–
con set de comprobación de dureza nº
–
ref. 6.768-004.
< 0,05 mg/l
< 0,02 mg/l
< 240 mg/l
< 0,1 mg/l
1 Potenciómetro rotativo
 Seleccionar la dureza de agua local en
el diagrama.
 Llevar la línea verticalmente hacia arri-
ba hasta que se alcance la curva de la
instalación correspondiente.
 Desde el punto de corte de la línea ho-
rizontal ir hacia a la izquierda y leer el
valor de ajuste (A).
 Ajustar el potenciómetro rotativo en el
armario distribuidor al valor leído (A).
Ejemplo: Para una dureza de agua de
18 °dH en la escala de valores para el au-
toservicio HDS-C 9/15, ajustar el poteció-
metro a la posición 5,5. A partir de ahí se
obtiene una pausa de 27 segundos, es de-
cir, cada 27 segundos se abre brevemente
la válvula magnética.
 Cerrar el armario distruidor.
Controle el nivel de aceite
 El nivel de aceite tiene que estar entre
MIN y MAX.
 Cortar la punta de la tapa del depósito
de aceite.
Prepararar depósito de detergente
Está previsto utilizar el depósito de deter-
gente sin tapa. El depósito se puede cerrar
con la tapa suministrada para el transporte.
Si el depósito debe estar cerrado durante
el funcionamiento, se debe hacer un orificio
en la tapa de 25 mm.
14
-
ES
Adición de combustibles
 Abrir el recipiente para detergente y re-
llenar con detergente.
 Sólo HDS-C 7/11, HDS-C 9/15: Abrir el
recipiente de combustible y rellenar con
combustible.
Rellenar el líquido descalcificador
1 Recipiente dosificador
 Retirar la tapa del recipiente dosificador
y rellenar con RM 110.
 Cerrar de nuevo la tapa.
Primera puesta en marcha HDS-C 7/
11, HDS-C 9/15
 Girar el interruptor principal en la posi-
ción "1".
 Seleccionar programa de lavado 3.
 Ajustar el interruptor de funcionamiento
permanente/comprobador de monedas
a funcionamiento permanente.
 Comprobar la configuración del quema-
dor. Si los datos no corresponden a los
indicados más abajo, corregir la confi-
guración del quemador.
HDS-C 7/
11
Presión del 1,1 MPa
combustible, (11 bar)
aprox.
Presión del 2,5 hPa
ventilador, (2,5 mbar)
aprox.
CO 10...11%
2
Temperatura 160...180
de gases de °C
combustión
Pérdida de ga- max. 9%
ses de escape
Índice de en- max. 1
negrecimiento
Nota
Una vez acabada la comprobacación, ce-
rrar la puerta de la instalación y comprobar
el funcionamiento del quemador con la ins-
talación cerrada. Si el quemador se apaga
por falta de aire, se puede solucionar de la
siguiente manera:
 Quitar el tapón de cierre del suelo de la
instalación.
 Quitar parte del sellado de los laterales
de las puertas. Para ello cortar unos 20
a 30 cm empezando desde abajo.
 Ajustar el interruptor de funcionamiento
permanente/comprobador de monedas a
comprobador de monedas (sólo en el
caso de comprobador de monedas ABS).
HDS-C 9/
15
1,1 MPa
(11 bar)
4,0 hPa
(4,0 mbar)
10...11%
180...200
°C
max. 9%
max. 1
