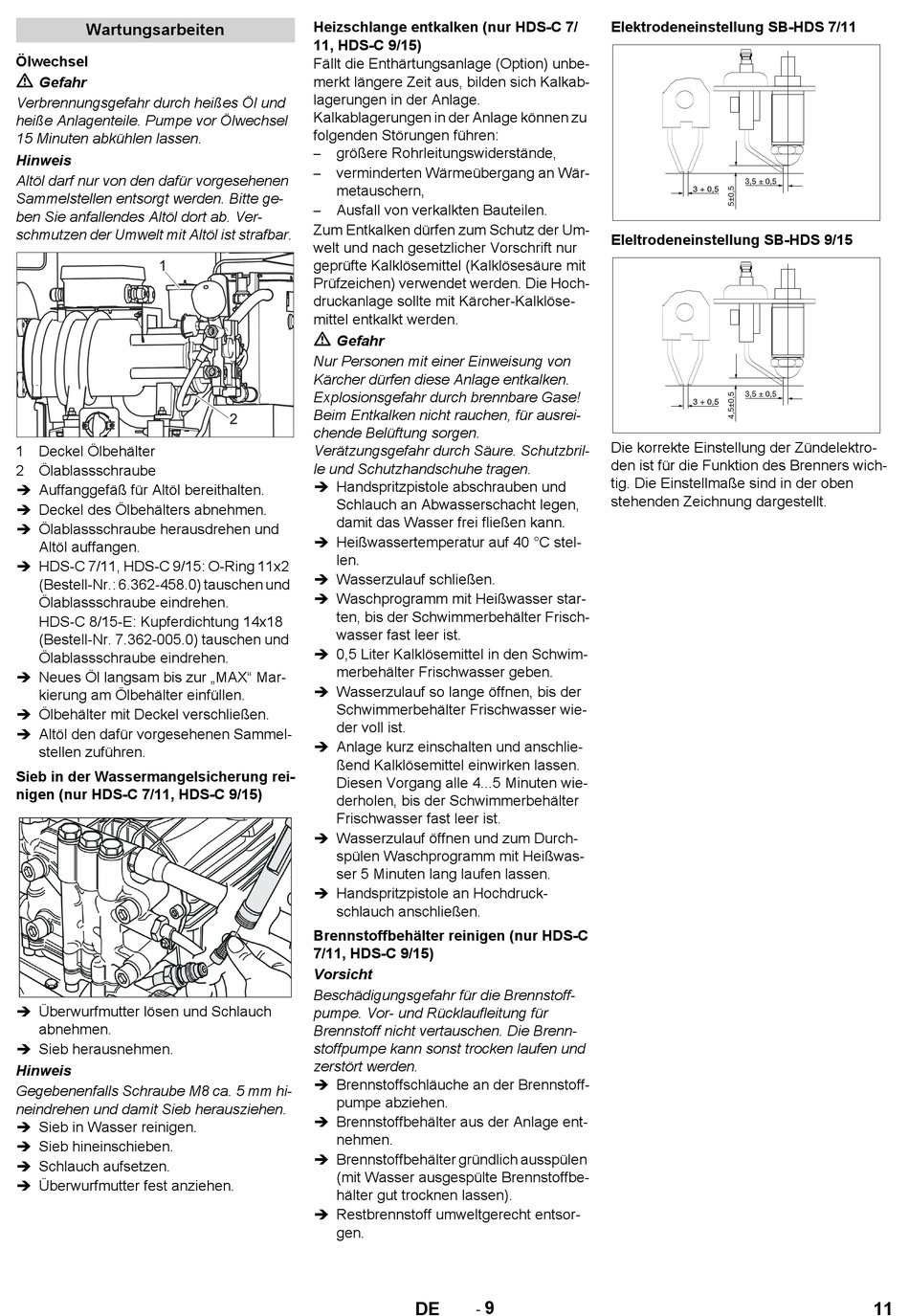

Kärcher HDS-C 7/11 Betriebsanleitung Seite 11

Wartungsarbeiten
Ölwechsel
Gefahr
Verbrennungsgefahr durch heißes Öl und
heiße Anlagenteile. Pumpe vor Ölwechsel
15 Minuten abkühlen lassen.
Hinweis
Altöl darf nur von den dafür vorgesehenen
Sammelstellen entsorgt werden. Bitte ge-
ben Sie anfallendes Altöl dort ab. Ver-
schmutzen der Umwelt mit Altöl ist strafbar.
1 Deckel Ölbehälter
2 Ölablassschraube
 Auffanggefäß für Altöl bereithalten.
 Deckel des Ölbehälters abnehmen.
 Ölablassschraube herausdrehen und
Altöl auffangen.
 HDS-C 7/11, HDS-C 9/15: O-Ring 11x2
(Bestell-Nr.: 6.362-458.0) tauschen und
Ölablassschraube eindrehen.
HDS-C 8/15-E: Kupferdichtung 14x18
(Bestell-Nr. 7.362-005.0) tauschen und
Ölablassschraube eindrehen.
 Neues Öl langsam bis zur „MAX" Mar-
kierung am Ölbehälter einfüllen.
 Ölbehälter mit Deckel verschließen.
 Altöl den dafür vorgesehenen Sammel-
stellen zuführen.
Sieb in der Wassermangelsicherung rei-
nigen (nur HDS-C 7/11, HDS-C 9/15)
 Überwurfmutter lösen und Schlauch
abnehmen.
 Sieb herausnehmen.
Hinweis
Gegebenenfalls Schraube M8 ca. 5 mm hi-
neindrehen und damit Sieb herausziehen.
 Sieb in Wasser reinigen.
 Sieb hineinschieben.
 Schlauch aufsetzen.
 Überwurfmutter fest anziehen.
Heizschlange entkalken (nur HDS-C 7/
11, HDS-C 9/15)
Fällt die Enthärtungsanlage (Option) unbe-
merkt längere Zeit aus, bilden sich Kalkab-
lagerungen in der Anlage.
Kalkablagerungen in der Anlage können zu
folgenden Störungen führen:
größere Rohrleitungswiderstände,
–
verminderten Wärmeübergang an Wär-
–
metauschern,
Ausfall von verkalkten Bauteilen.
–
Zum Entkalken dürfen zum Schutz der Um-
welt und nach gesetzlicher Vorschrift nur
geprüfte Kalklösemittel (Kalklösesäure mit
Prüfzeichen) verwendet werden. Die Hoch-
druckanlage sollte mit Kärcher-Kalklöse-
mittel entkalkt werden.
Gefahr
Nur Personen mit einer Einweisung von
Kärcher dürfen diese Anlage entkalken.
Explosionsgefahr durch brennbare Gase!
Beim Entkalken nicht rauchen, für ausrei-
chende Belüftung sorgen.
Verätzungsgefahr durch Säure. Schutzbril-
le und Schutzhandschuhe tragen.
 Handspritzpistole abschrauben und
Schlauch an Abwasserschacht legen,
damit das Wasser frei fließen kann.
 Heißwassertemperatur auf 40 °C stel-
len.
 Wasserzulauf schließen.
 Waschprogramm mit Heißwasser star-
ten, bis der Schwimmerbehälter Frisch-
wasser fast leer ist.
 0,5 Liter Kalklösemittel in den Schwim-
merbehälter Frischwasser geben.
 Wasserzulauf so lange öffnen, bis der
Schwimmerbehälter Frischwasser wie-
der voll ist.
 Anlage kurz einschalten und anschlie-
ßend Kalklösemittel einwirken lassen.
Diesen Vorgang alle 4...5 Minuten wie-
derholen, bis der Schwimmerbehälter
Frischwasser fast leer ist.
 Wasserzulauf öffnen und zum Durch-
spülen Waschprogramm mit Heißwas-
ser 5 Minuten lang laufen lassen.
 Handspritzpistole an Hochdruck-
schlauch anschließen.
Brennstoffbehälter reinigen (nur HDS-C
7/11, HDS-C 9/15)
Vorsicht
Beschädigungsgefahr für die Brennstoff-
pumpe. Vor- und Rücklaufleitung für
Brennstoff nicht vertauschen. Die Brenn-
stoffpumpe kann sonst trocken laufen und
zerstört werden.
 Brennstoffschläuche an der Brennstoff-
pumpe abziehen.
 Brennstoffbehälter aus der Anlage ent-
nehmen.
 Brennstoffbehälter gründlich ausspülen
(mit Wasser ausgespülte Brennstoffbe-
hälter gut trocknen lassen).
 Restbrennstoff umweltgerecht entsor-
gen.
9
-
DE
Elektrodeneinstellung SB-HDS 7/11
Eleltrodeneinstellung SB-HDS 9/15
Die korrekte Einstellung der Zündelektro-
den ist für die Funktion des Brenners wich-
tig. Die Einstellmaße sind in der oben
stehenden Zeichnung dargestellt.
