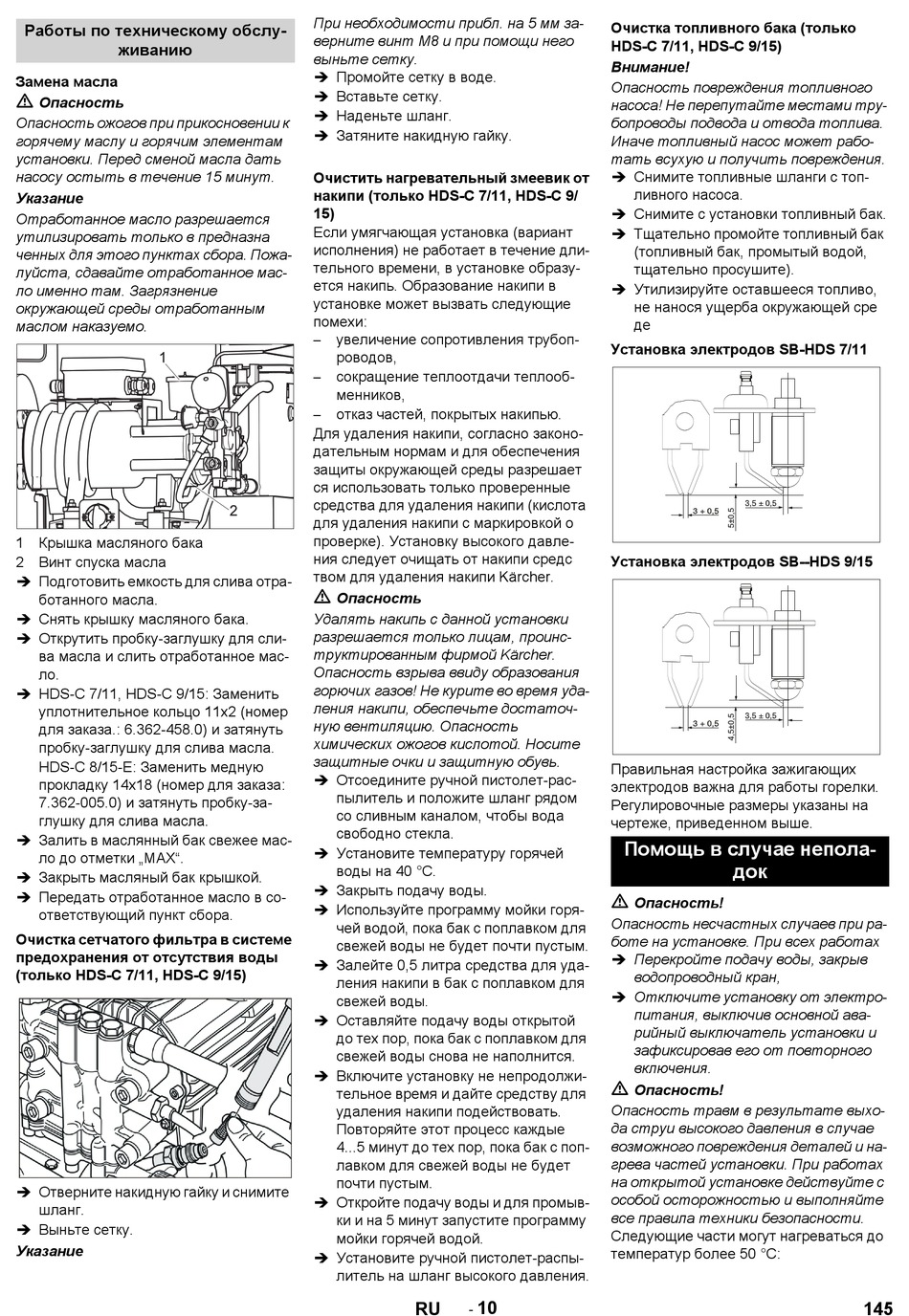

Работы по техническому обслу-
живанию
Замена масла
Опасность
Опасность ожогов при прикосновении к
горячему маслу и горячим элементам
установки. Перед сменой масла дать
насосу остыть в течение 15 минут.
Указание
Отработанное масло разрешается
утилизировать только в предназна
ченных для этого пунктах сбора. Пожа-
луйста, сдавайте отработанное мас-
ло именно там. Загрязнение
окружающей среды отработанным
маслом наказуемо.
1 Крышка масляного бака
2 Винт спуска масла
 Подготовить емкость для слива отра-
ботанного масла.
 Снять крышку масляного бака.
 Открутить пробку-заглушку для сли-
ва масла и слить отработанное мас-
ло.
 HDS-C 7/11, HDS-C 9/15: Заменить
уплотнительное кольцо 11x2 (номер
для заказа.: 6.362-458.0) и затянуть
пробку-заглушку для слива масла.
HDS-C 8/15-E: Заменить медную
прокладку 14x18 (номер для заказа:
7.362-005.0) и затянуть пробку-за-
глушку для слива масла.
 Залить в маслянный бак свежее мас-
ло до отметки „MAX".
 Закрыть масляный бак крышкой.
 Передать отработанное масло в со-
ответствующий пункт сбора.
Очистка сетчатого фильтра в системе
предохранения от отсутствия воды
(только HDS-C 7/11, HDS-C 9/15)
 Отверните накидную гайку и снимите
шланг.
 Выньте сетку.
Указание
При необходимости прибл. на 5 мм за-
верните винт M8 и при помощи него
выньте сетку.
 Промойте сетку в воде.
 Вставьте сетку.
 Наденьте шланг.
 Затяните накидную гайку.
Очистить нагревательный змеевик от
накипи (только HDS-C 7/11, HDS-C 9/
15)
Если умягчающая установка (вариант
исполнения) не работает в течение дли-
тельного времени, в установке образу-
ется накипь. Образование накипи в
установке может вызвать следующие
помехи:
увеличение сопротивления трубоп-
–
роводов,
сокращение теплоотдачи теплооб-
–
менников,
отказ частей, покрытых накипью.
–
Для удаления накипи, согласно законо-
дательным нормам и для обеспечения
защиты окружающей среды разрешает
ся использовать только проверенные
средства для удаления накипи (кислота
для удаления накипи с маркировкой о
проверке). Установку высокого давле-
ния следует очищать от накипи средс
твом для удаления накипи Kärcher.
Опасность
Удалять накипь с данной установки
разрешается только лицам, проинс-
труктированным фирмой Kärcher.
Опасность взрыва ввиду образования
горючих газов! Не курите во время уда-
ления накипи, обеспечьте достаточ-
ную вентиляцию. Опасность
химических ожогов кислотой. Носите
защитные очки и защитную обувь.
 Отсоедините ручной пистолет-рас-
пылитель и положите шланг рядом
со сливным каналом, чтобы вода
свободно стекла.
 Установите температуру горячей
воды на 40 °C.
 Закрыть подачу воды.
 Используйте программу мойки горя-
чей водой, пока бак с поплавком для
свежей воды не будет почти пустым.
 Залейте 0,5 литра средства для уда-
ления накипи в бак с поплавком для
свежей воды.
 Оставляйте подачу воды открытой
до тех пор, пока бак с поплавком для
свежей воды снова не наполнится.
 Включите установку не непродолжи-
тельное время и дайте средству для
удаления накипи подействовать.
Повторяйте этот процесс каждые
4...5 минут до тех пор, пока бак с поп-
лавком для свежей воды не будет
почти пустым.
 Откройте подачу воды и для промыв-
ки и на 5 минут запустите программу
мойки горячей водой.
 Установите ручной пистолет-распы-
литель на шланг высокого давления.
10
-
RU
Очистка топливного бака (только
HDS-C 7/11, HDS-C 9/15)
Внимание!
Опасность повреждения топливного
насоса! Не перепутайте местами тру-
бопроводы подвода и отвода топлива.
Иначе топливный насос может рабо-
тать всухую и получить повреждения.
 Снимите топливные шланги с топ-
ливного насоса.
 Снимите с установки топливный бак.
 Тщательно промойте топливный бак
(топливный бак, промытый водой,
тщательно просушите).
 Утилизируйте оставшееся топливо,
не нанося ущерба окружающей сре
де
Установка электродов SB-HDS 7/11
Установка электродов SB--HDS 9/15
Правильная настройка зажигающих
электродов важна для работы горелки.
Регулировочные размеры указаны на
чертеже, приведенном выше.
Помощь в случае непола-
док
Опасность!
Опасность несчастных случаев при ра-
боте на установке. При всех работах
 Перекройте подачу воды, закрыв
водопроводный кран,
 Отключите установку от электро-
питания, выключив основной ава-
рийный выключатель установки и
зафиксировав его от повторного
включения.
Опасность!
Опасность травм в результате выхо-
да струи высокого давления в случае
возможного повреждения деталей и на-
грева частей установки. При работах
на открытой установке действуйте с
особой осторожностью и выполняйте
все правила техники безопасности.
Следующие части могут нагреваться до
температур более 50 °C:
145
