Przeznaczenie

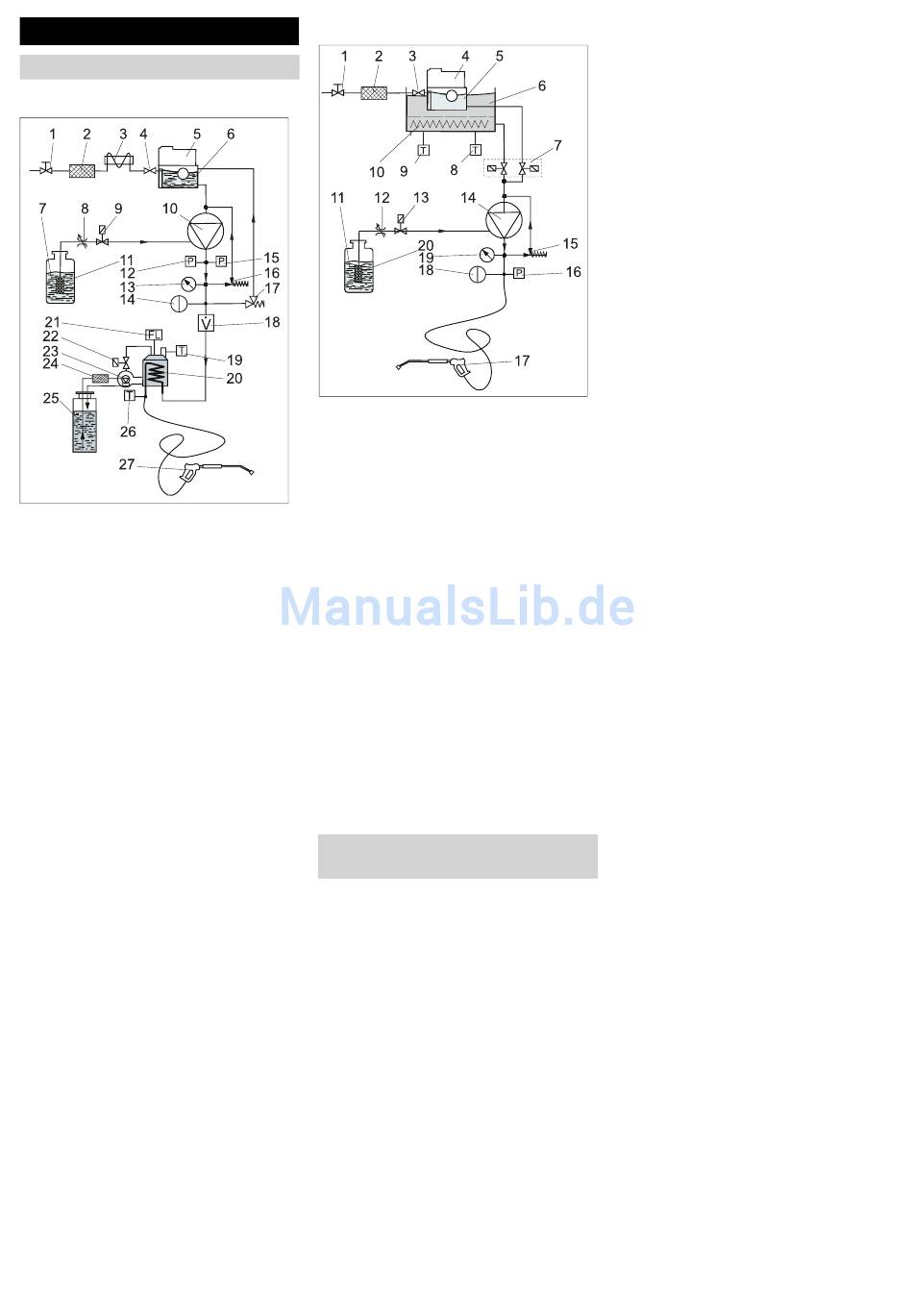

Schemat przepływu
HDS-C 7/11, HDS-C 9/15
1 Przyłącze wody (fabryczne)
2 Filtr wstępny (fabryczny)
3 Wężownica chłodząca silnik elektrycz-
ny
4 Zawór pływakowy
5 Zbiornik dozujący substancję zmięk-
czającą (RM 110, opcja)
6 Zbiornik z pływakiem na świeżą wodę
7 Zbiornik środków czyszczących
8 Zawór dozujący środka czyszczącego
9 Zawór środków czyszczących
10 Pompa wysokociśnieniowa
11 Filtr środków czyszczących
12 Wyłącznik ciśnieniowy WŁ
13 Manometr
14 Zbiornik ciśnieniowy
15 Wyłącznik ciśnieniowy WYŁ
16 Zawór przelewowy
17 Zawór bezpieczeństwa
18 Przepływomierz wskazujący
19 Ogranicznik temperatury spalin
20 Palnik z grzejnikiem przepływowym
21 Kontrolka płomienia
22 Zawór paliwowy
23 Pompa paliwowa z zaworem obejścio-
wym
24 Filtr paliwowy
25 Zbiornik paliwa
26 Regulator temperatury
27 Ręczny pistolet natryskowy
126
HDS-C 8/15-E
1 Przyłącze wody (fabryczne)
2 Filtr wstępny (fabryczny)
3 Zawór pływakowy
4 Zbiornik dozujący substancję zmięk-
czającą (RM 110, opcja)
5 Zbiornik z pływakiem na świeżą wodę
6 Zbiornik ciepłej wody
7 Blok zaworu elektromagnetycznego z
ciepłą/zimną wodą
8 Regulator temperatury
9 Ogranicznik temperatury
10 Element grzewczy
11 Zbiornik środków czyszczących
12 Zawór dozujący środka czyszczącego
13 Zawór środków czyszczących
14 Pompa wysokociśnieniowa
15 Zawór przelewowy
16 Wyłącznik ciśnieniowy WŁ/WYŁ
17 Ręczny pistolet natryskowy
18 Zbiornik ciśnieniowy
19 Manometr
20 Filtr środków czyszczących
Urządzenia kontrolne i zabezpiecza-
jące
Zawór przepływowy z wyłącznikami ciś-
nienia (HDS-C 7/11, HDS-C 9/15
Po zamknięciu pistoletu i spłynięciu ca-
–
łej wody do strony ssącej pompy, wy-
łącznik ciśnieniowy na zaworze
przelewowym pompy wyłącza pompę.
Ponowne otwarcie pistoletu powoduje z
–
kolei załączenie pompy przez wyłącz-
nik ciśnieniowy na głowicy cylindrowej.
Zawór przelewowy jest fabrycznie ustawio-
ny i zaplombowany. Może być ustawiany
tylko przez serwis.
Zawór przepływowy z wyłącznikiem ciś-
nienia (HDS-C 8/15-E)
Po zamknięciu pistoletu i spłynięciu ca-
–
łej wody do strony ssącej pompy, wy-
łącznik ciśnieniowy na zaworze
przelewowym pompy wyłącza pompę.
5
-
PL
Ponowne otwarcie pistoletu powoduje z
–
kolei włączenie pompy przez wyłącznik
ciśnieniowy.
Zawór przelewowy jest fabrycznie ustawio-
ny i zaplombowany. Może być ustawiany
tylko przez serwis.
Zawór bezpieczeństwa
Zawór bezpieczeństwa otwiera się w
–
razie uszkodzenia zaworu przelewowe-
go lub wyłączników ciśnieniowych.
Zawór bezpieczeństwa jest fabrycznie
ustawiony i zaplombowany. Może być usta-
wiany tylko przez serwis.
Zabezpieczenie przed pracą na sucho
Zabezpieczenie przed pracą na sucho
–
zapobiega włączeniu się palnika przy
braku wody.
Zabrudzeniu zabezpieczenia zapobie-
–
ga sitko, które musi być regularnie
czyszczone.
Stycznik silnikowy
Stycznik silnikowy przerywa obwód
–
prądowy w razie przeciążenia silnika.
Ogranicznik temperatury spalin (HDS-C
7/11, HDS-C 9/15)
Ogranicznik temperatury spalin wyłą-
–
cza urządzenie przy osiągnięciu zbyt
wysokiej temperatury spalin.
Kontrolka płomienia (HDS-C 7/11, HDS-C
9/15)
Jeżeli palnik się nie zapala albo w trybie
pracy jego płomień gaśnie, kontrolka pło-
mienia wyłącza dopływ paliwa.
