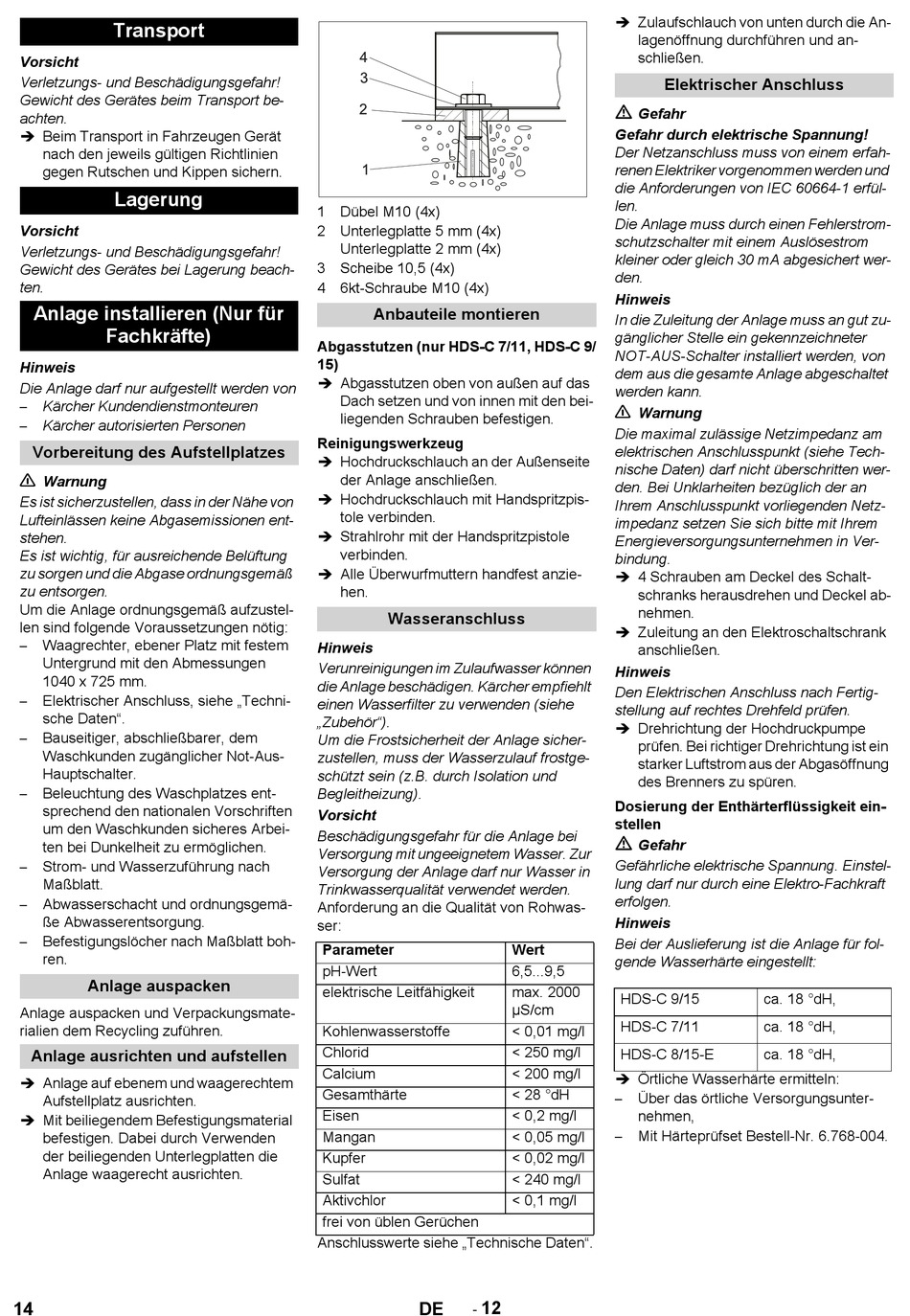

Transport

Vorsicht
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be-
achten.
 Beim Transport in Fahrzeugen Gerät
nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.

Lagerung

Vorsicht
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach-
ten.
Anlage installieren (Nur für
Fachkräfte)
Hinweis
Die Anlage darf nur aufgestellt werden von
Kärcher Kundendienstmonteuren
–
Kärcher autorisierten Personen
–
Vorbereitung des Aufstellplatzes
Warnung
Es ist sicherzustellen, dass in der Nähe von
Lufteinlässen keine Abgasemissionen ent-
stehen.
Es ist wichtig, für ausreichende Belüftung
zu sorgen und die Abgase ordnungsgemäß
zu entsorgen.
Um die Anlage ordnungsgemäß aufzustel-
len sind folgende Voraussetzungen nötig:
Waagrechter, ebener Platz mit festem
–
Untergrund mit den Abmessungen
1040 x 725 mm.
Elektrischer Anschluss, siehe „Techni-
–
sche Daten".
Bauseitiger, abschließbarer, dem
–
Waschkunden zugänglicher Not-Aus-
Hauptschalter.
Beleuchtung des Waschplatzes ent-
–
sprechend den nationalen Vorschriften
um den Waschkunden sicheres Arbei-
ten bei Dunkelheit zu ermöglichen.
Strom- und Wasserzuführung nach
–
Maßblatt.
Abwasserschacht und ordnungsgemä-
–
ße Abwasserentsorgung.
Befestigungslöcher nach Maßblatt boh-
–
ren.
Anlage auspacken
Anlage auspacken und Verpackungsmate-
rialien dem Recycling zuführen.
Anlage ausrichten und aufstellen
 Anlage auf ebenem und waagerechtem
Aufstellplatz ausrichten.
 Mit beiliegendem Befestigungsmaterial
befestigen. Dabei durch Verwenden
der beiliegenden Unterlegplatten die
Anlage waagerecht ausrichten.
14
1 Dübel M10 (4x)
2 Unterlegplatte 5 mm (4x)
Unterlegplatte 2 mm (4x)
3 Scheibe 10,5 (4x)
4 6kt-Schraube M10 (4x)
Anbauteile montieren
Abgasstutzen (nur HDS-C 7/11, HDS-C 9/
15)
 Abgasstutzen oben von außen auf das
Dach setzen und von innen mit den bei-
liegenden Schrauben befestigen.
Reinigungswerkzeug
 Hochdruckschlauch an der Außenseite
der Anlage anschließen.
 Hochdruckschlauch mit Handspritzpis-
tole verbinden.
 Strahlrohr mit der Handspritzpistole
verbinden.
 Alle Überwurfmuttern handfest anzie-
hen.

Wasseranschluss

Hinweis
Verunreinigungen im Zulaufwasser können
die Anlage beschädigen. Kärcher empfiehlt
einen Wasserfilter zu verwenden (siehe
„Zubehör").
Um die Frostsicherheit der Anlage sicher-
zustellen, muss der Wasserzulauf frostge-
schützt sein (z.B. durch Isolation und
Begleitheizung).
Vorsicht
Beschädigungsgefahr für die Anlage bei
Versorgung mit ungeeignetem Wasser. Zur
Versorgung der Anlage darf nur Wasser in
Trinkwasserqualität verwendet werden.
Anforderung an die Qualität von Rohwas-
ser:
Parameter
pH-Wert
elektrische Leitfähigkeit
Kohlenwasserstoffe
Chlorid
Calcium
Gesamthärte
Eisen
Mangan
Kupfer
Sulfat
Aktivchlor
frei von üblen Gerüchen
Anschlusswerte siehe „Technische Daten".
12
-
DE
 Zulaufschlauch von unten durch die An-
lagenöffnung durchführen und an-
schließen.

Elektrischer Anschluss

Gefahr
Gefahr durch elektrische Spannung!
Der Netzanschluss muss von einem erfah-
renen Elektriker vorgenommen werden und
die Anforderungen von IEC 60664-1 erfül-
len.
Die Anlage muss durch einen Fehlerstrom-
schutzschalter mit einem Auslösestrom
kleiner oder gleich 30 mA abgesichert wer-
den.
Hinweis
In die Zuleitung der Anlage muss an gut zu-
gänglicher Stelle ein gekennzeichneter
NOT-AUS-Schalter installiert werden, von
dem aus die gesamte Anlage abgeschaltet
werden kann.
Warnung
Die maximal zulässige Netzimpedanz am
elektrischen Anschlusspunkt (siehe Tech-
nische Daten) darf nicht überschritten wer-
den. Bei Unklarheiten bezüglich der an
Ihrem Anschlusspunkt vorliegenden Netz-
impedanz setzen Sie sich bitte mit Ihrem
Energieversorgungsunternehmen in Ver-
bindung.
 4 Schrauben am Deckel des Schalt-
schranks herausdrehen und Deckel ab-
nehmen.
 Zuleitung an den Elektroschaltschrank
anschließen.
Hinweis
Den Elektrischen Anschluss nach Fertig-
stellung auf rechtes Drehfeld prüfen.
 Drehrichtung der Hochdruckpumpe
prüfen. Bei richtiger Drehrichtung ist ein
starker Luftstrom aus der Abgasöffnung
des Brenners zu spüren.
Dosierung der Enthärterflüssigkeit ein-
stellen
Gefahr
Gefährliche elektrische Spannung. Einstel-
lung darf nur durch eine Elektro-Fachkraft
erfolgen.
Hinweis
Bei der Auslieferung ist die Anlage für fol-
Wert
gende Wasserhärte eingestellt:
6,5...9,5
max. 2000
HDS-C 9/15
μS/cm
HDS-C 7/11
< 0,01 mg/l
< 250 mg/l
HDS-C 8/15-E
< 200 mg/l
 Örtliche Wasserhärte ermitteln:
< 28 °dH
Über das örtliche Versorgungsunter-
–
< 0,2 mg/l
nehmen,
Mit Härteprüfset Bestell-Nr. 6.768-004.
< 0,05 mg/l
–
< 0,02 mg/l
< 240 mg/l
< 0,1 mg/l
ca. 18 °dH,
ca. 18 °dH,
ca. 18 °dH,
