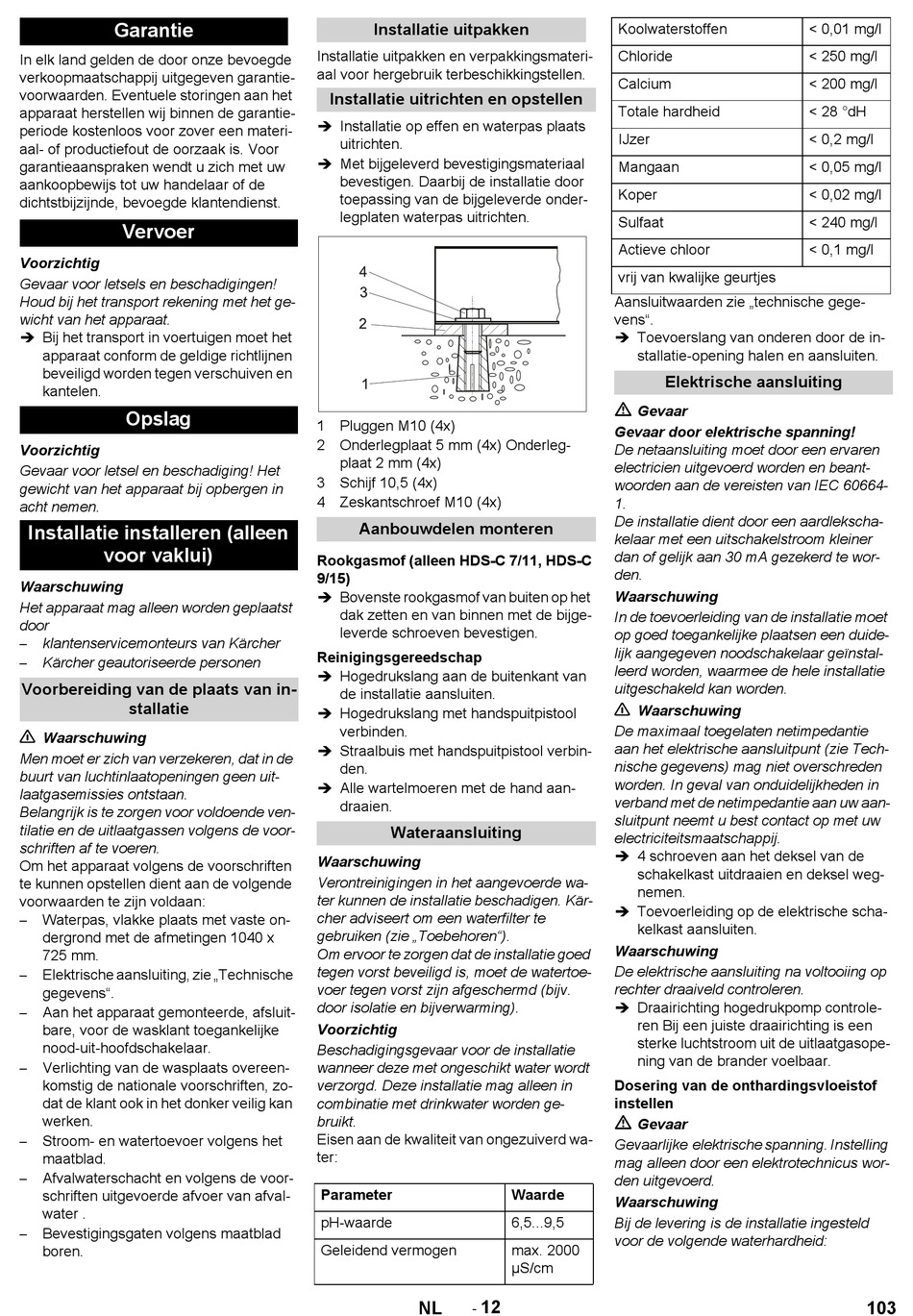

Garantie

In elk land gelden de door onze bevoegde
verkoopmaatschappij uitgegeven garantie-
voorwaarden. Eventuele storingen aan het
apparaat herstellen wij binnen de garantie-
periode kostenloos voor zover een materi-
aal- of productiefout de oorzaak is. Voor
garantieaanspraken wendt u zich met uw
aankoopbewijs tot uw handelaar of de
dichtstbijzijnde, bevoegde klantendienst.

Vervoer

Voorzichtig
Gevaar voor letsels en beschadigingen!
Houd bij het transport rekening met het ge-
wicht van het apparaat.
 Bij het transport in voertuigen moet het
apparaat conform de geldige richtlijnen
beveiligd worden tegen verschuiven en
kantelen.

Opslag

Voorzichtig
Gevaar voor letsel en beschadiging! Het
gewicht van het apparaat bij opbergen in
acht nemen.
Installatie installeren (alleen
voor vaklui)
Waarschuwing
Het apparaat mag alleen worden geplaatst
door
klantenservicemonteurs van Kärcher
–
Kärcher geautoriseerde personen
–
Voorbereiding van de plaats van in-
stallatie
Waarschuwing
Men moet er zich van verzekeren, dat in de
buurt van luchtinlaatopeningen geen uit-
laatgasemissies ontstaan.
Belangrijk is te zorgen voor voldoende ven-
tilatie en de uitlaatgassen volgens de voor-
schriften af te voeren.
Om het apparaat volgens de voorschriften
te kunnen opstellen dient aan de volgende
voorwaarden te zijn voldaan:
Waterpas, vlakke plaats met vaste on-
–
dergrond met de afmetingen 1040 x
725 mm.
Elektrische aansluiting, zie „Technische
–
gegevens".
Aan het apparaat gemonteerde, afsluit-
–
bare, voor de wasklant toegankelijke
nood-uit-hoofdschakelaar.
Verlichting van de wasplaats overeen-
–
komstig de nationale voorschriften, zo-
dat de klant ook in het donker veilig kan
werken.
Stroom- en watertoevoer volgens het
–
maatblad.
Afvalwaterschacht en volgens de voor-
–
schriften uitgevoerde afvoer van afval-
water .
Bevestigingsgaten volgens maatblad
–
boren.
Installatie uitpakken
Installatie uitpakken en verpakkingsmateri-
aal voor hergebruik terbeschikkingstellen.
Installatie uitrichten en opstellen
 Installatie op effen en waterpas plaats
uitrichten.
 Met bijgeleverd bevestigingsmateriaal
bevestigen. Daarbij de installatie door
toepassing van de bijgeleverde onder-
legplaten waterpas uitrichten.
1 Pluggen M10 (4x)
2 Onderlegplaat 5 mm (4x) Onderleg-
plaat 2 mm (4x)
3 Schijf 10,5 (4x)
4 Zeskantschroef M10 (4x)
Aanbouwdelen monteren
Rookgasmof (alleen HDS-C 7/11, HDS-C
9/15)
 Bovenste rookgasmof van buiten op het
dak zetten en van binnen met de bijge-
leverde schroeven bevestigen.
Reinigingsgereedschap
 Hogedrukslang aan de buitenkant van
de installatie aansluiten.
 Hogedrukslang met handspuitpistool
verbinden.
 Straalbuis met handspuitpistool verbin-
den.
 Alle wartelmoeren met de hand aan-
draaien.
Wateraansluiting
Waarschuwing
Verontreinigingen in het aangevoerde wa-
ter kunnen de installatie beschadigen. Kär-
cher adviseert om een waterfilter te
gebruiken (zie „Toebehoren").
Om ervoor te zorgen dat de installatie goed
tegen vorst beveiligd is, moet de watertoe-
voer tegen vorst zijn afgeschermd (bijv.
door isolatie en bijverwarming).
Voorzichtig
Beschadigingsgevaar voor de installatie
wanneer deze met ongeschikt water wordt
verzorgd. Deze installatie mag alleen in
combinatie met drinkwater worden ge-
bruikt.
Eisen aan de kwaliteit van ongezuiverd wa-
ter:
Parameter
pH-waarde
Geleidend vermogen
12
-
NL
Koolwaterstoffen
Chloride
Calcium
Totale hardheid
IJzer
Mangaan
Koper
Sulfaat
Actieve chloor
vrij van kwalijke geurtjes
Aansluitwaarden zie „technische gege-
vens".
 Toevoerslang van onderen door de in-
stallatie-opening halen en aansluiten.
Elektrische aansluiting
Gevaar
Gevaar door elektrische spanning!
De netaansluiting moet door een ervaren
electricien uitgevoerd worden en beant-
woorden aan de vereisten van IEC 60664-
1.
De installatie dient door een aardlekscha-
kelaar met een uitschakelstroom kleiner
dan of gelijk aan 30 mA gezekerd te wor-
den.
Waarschuwing
In de toevoerleiding van de installatie moet
op goed toegankelijke plaatsen een duide-
lijk aangegeven noodschakelaar geïnstal-
leerd worden, waarmee de hele installatie
uitgeschakeld kan worden.
Waarschuwing
De maximaal toegelaten netimpedantie
aan het elektrische aansluitpunt (zie Tech-
nische gegevens) mag niet overschreden
worden. In geval van onduidelijkheden in
verband met de netimpedantie aan uw aan-
sluitpunt neemt u best contact op met uw
electriciteitsmaatschappij.
 4 schroeven aan het deksel van de
schakelkast uitdraaien en deksel weg-
nemen.
 Toevoerleiding op de elektrische scha-
kelkast aansluiten.
Waarschuwing
De elektrische aansluiting na voltooiing op
rechter draaiveld controleren.
 Draairichting hogedrukpomp controle-
ren Bij een juiste draairichting is een
sterke luchtstroom uit de uitlaatgasope-
ning van de brander voelbaar.
Dosering van de onthardingsvloeistof
instellen
Gevaar
Gevaarlijke elektrische spanning. Instelling
mag alleen door een elektrotechnicus wor-
den uitgevoerd.
Waarde
Waarschuwing
6,5...9,5
Bij de levering is de installatie ingesteld
voor de volgende waterhardheid:
max. 2000
μS/cm
< 0,01 mg/l
< 250 mg/l
< 200 mg/l
< 28 °dH
< 0,2 mg/l
< 0,05 mg/l
< 0,02 mg/l
< 240 mg/l
< 0,1 mg/l
