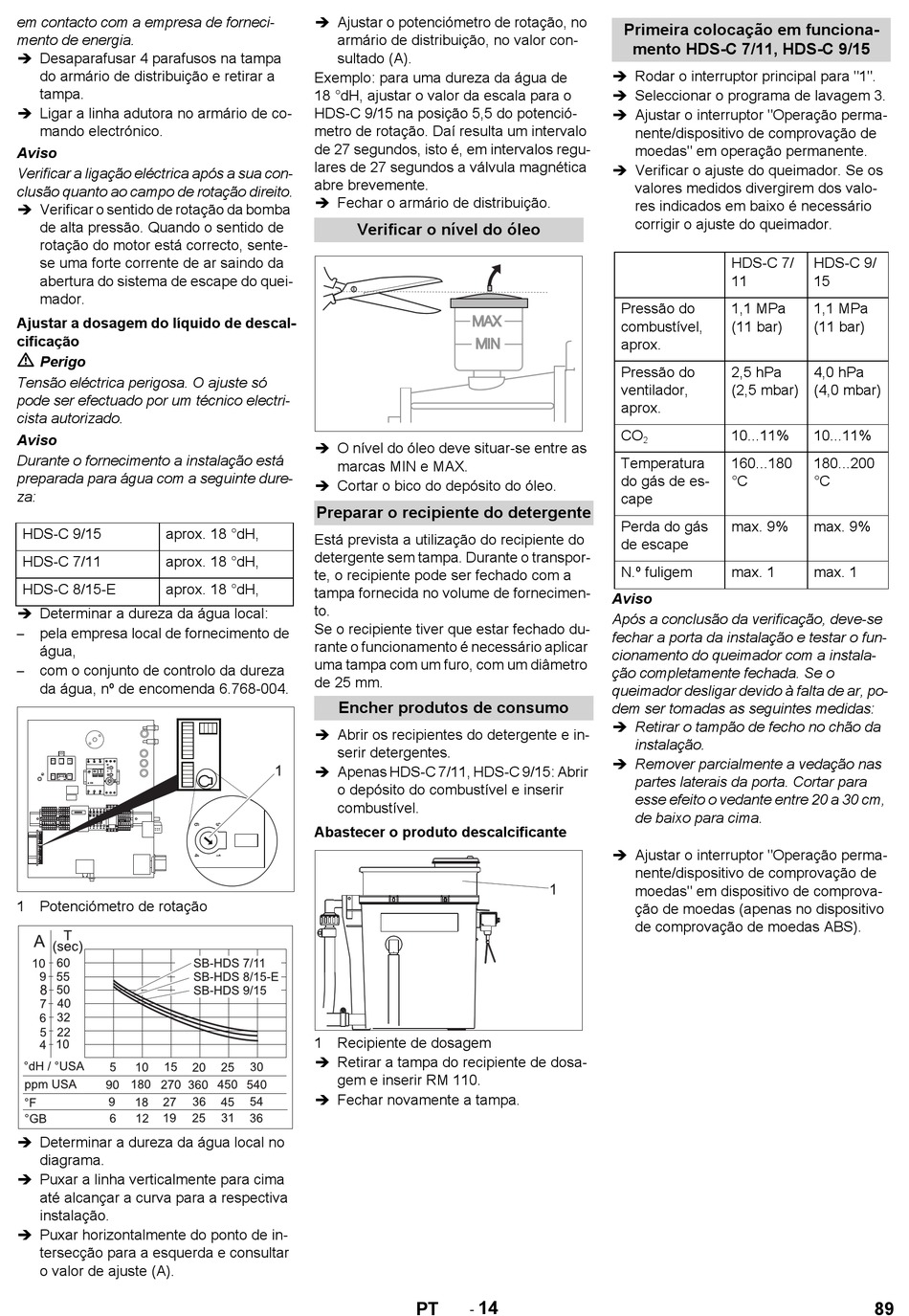

em contacto com a empresa de forneci-
mento de energia.
 Desaparafusar 4 parafusos na tampa
do armário de distribuição e retirar a
tampa.
 Ligar a linha adutora no armário de co-
mando electrónico.
Aviso
Verificar a ligação eléctrica após a sua con-
clusão quanto ao campo de rotação direito.
 Verificar o sentido de rotação da bomba
de alta pressão. Quando o sentido de
rotação do motor está correcto, sente-
se uma forte corrente de ar saindo da
abertura do sistema de escape do quei-
mador.
Ajustar a dosagem do líquido de descal-
cificação
Perigo
Tensão eléctrica perigosa. O ajuste só
pode ser efectuado por um técnico electri-
cista autorizado.
Aviso
Durante o fornecimento a instalação está
preparada para água com a seguinte dure-
za:
HDS-C 9/15 aprox. 18 °dH,
HDS-C 7/11 aprox. 18 °dH,
HDS-C 8/15-E aprox. 18 °dH,
 Determinar a dureza da água local:
pela empresa local de fornecimento de
–
água,
com o conjunto de controlo da dureza
–
da água, nº de encomenda 6.768-004.
1 Potenciómetro de rotação
 Determinar a dureza da água local no
diagrama.
 Puxar a linha verticalmente para cima
até alcançar a curva para a respectiva
instalação.
 Puxar horizontalmente do ponto de in-
tersecção para a esquerda e consultar
o valor de ajuste (A).
 Ajustar o potenciómetro de rotação, no
armário de distribuição, no valor con-
sultado (A).
Exemplo: para uma dureza da água de
18 °dH, ajustar o valor da escala para o
HDS-C 9/15 na posição 5,5 do potenció-
metro de rotação. Daí resulta um intervalo
de 27 segundos, isto é, em intervalos regu-
lares de 27 segundos a válvula magnética
abre brevemente.
 Fechar o armário de distribuição.
Verificar o nível do óleo
 O nível do óleo deve situar-se entre as
marcas MIN e MAX.
 Cortar o bico do depósito do óleo.
Preparar o recipiente do detergente
Está prevista a utilização do recipiente do
detergente sem tampa. Durante o transpor-
te, o recipiente pode ser fechado com a
tampa fornecida no volume de fornecimen-
to.
Se o recipiente tiver que estar fechado du-
rante o funcionamento é necessário aplicar
uma tampa com um furo, com um diâmetro
de 25 mm.
Encher produtos de consumo
 Abrir os recipientes do detergente e in-
serir detergentes.
 Apenas HDS-C 7/11, HDS-C 9/15: Abrir
o depósito do combustível e inserir
combustível.
Abastecer o produto descalcificante
1 Recipiente de dosagem
 Retirar a tampa do recipiente de dosa-
gem e inserir RM 110.
 Fechar novamente a tampa.
14
-
PT
Primeira colocação em funciona-
mento HDS-C 7/11, HDS-C 9/15
 Rodar o interruptor principal para "1".
 Seleccionar o programa de lavagem 3.
 Ajustar o interruptor "Operação perma-
nente/dispositivo de comprovação de
moedas" em operação permanente.
 Verificar o ajuste do queimador. Se os
valores medidos divergirem dos valo-
res indicados em baixo é necessário
corrigir o ajuste do queimador.
HDS-C 7/
11
Pressão do 1,1 MPa
combustível, (11 bar)
aprox.
Pressão do 2,5 hPa
ventilador, (2,5 mbar)
aprox.
CO 10...11%
2
Temperatura 160...180
do gás de es- °C
cape
Perda do gás max. 9%
de escape
N.º fuligem max. 1
Aviso
Após a conclusão da verificação, deve-se
fechar a porta da instalação e testar o fun-
cionamento do queimador com a instala-
ção completamente fechada. Se o
queimador desligar devido à falta de ar, po-
dem ser tomadas as seguintes medidas:
 Retirar o tampão de fecho no chão da
instalação.
 Remover parcialmente a vedação nas
partes laterais da porta. Cortar para
esse efeito o vedante entre 20 a 30 cm,
de baixo para cima.
 Ajustar o interruptor "Operação perma-
nente/dispositivo de comprovação de
moedas" em dispositivo de comprova-
ção de moedas (apenas no dispositivo
de comprovação de moedas ABS).
HDS-C 9/
15
1,1 MPa
(11 bar)
4,0 hPa
(4,0 mbar)
10...11%
180...200
°C
max. 9%
max. 1
