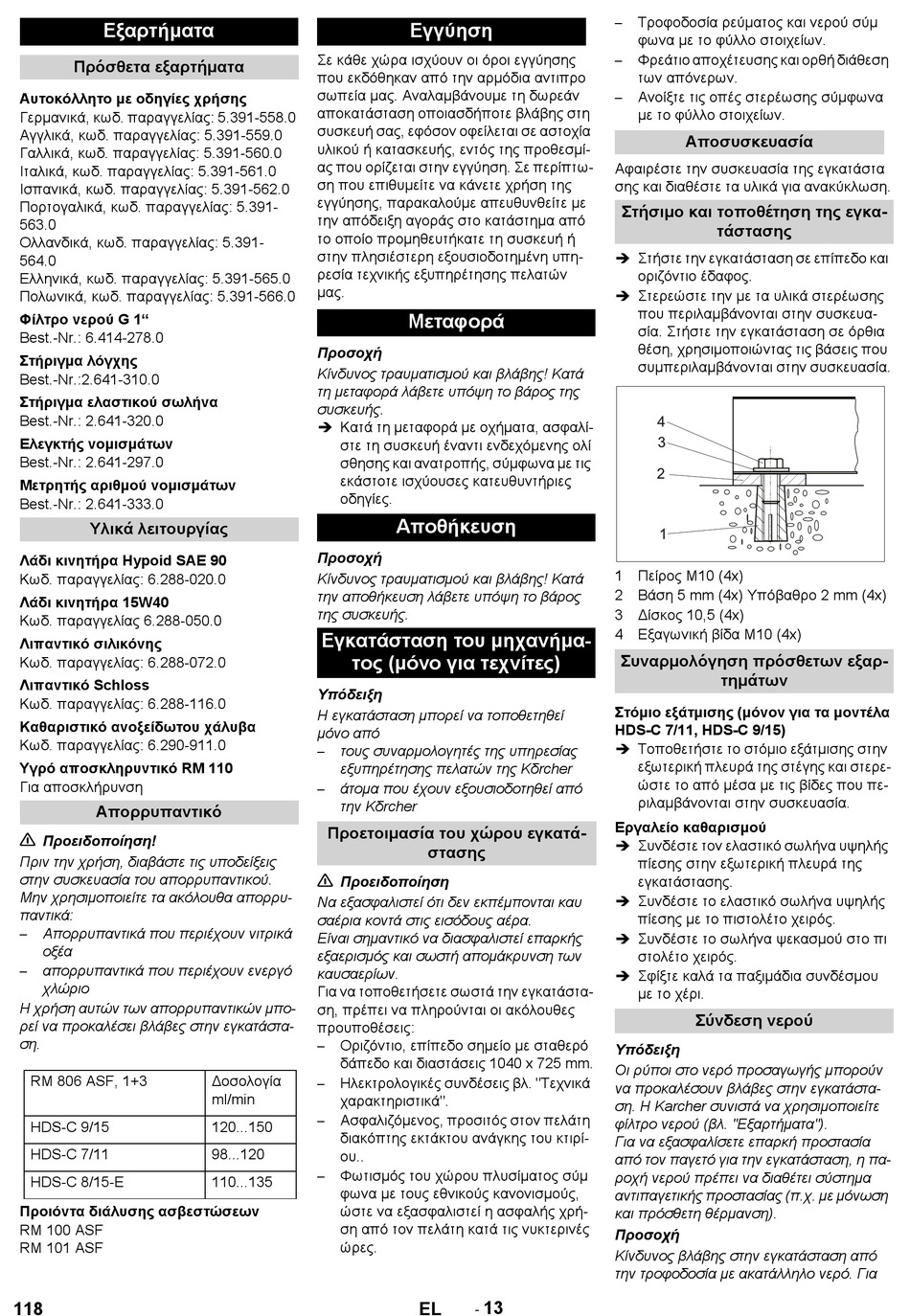

Kärcher HDS-C 7/11 Betriebsanleitung Seite 118

Εξαρτήματα
Πρόσθετα εξαρτήματα
Αυτοκόλλητο με οδηγίες χρήσης
Γερμανικά, κωδ. παραγγελίας: 5.391-558.0
Αγγλικά, κωδ. παραγγελίας: 5.391-559.0
Γαλλικά, κωδ. παραγγελίας: 5.391-560.0
Ιταλικά, κωδ. παραγγελίας: 5.391-561.0
Ισπανικά, κωδ. παραγγελίας: 5.391-562.0
Πορτογαλικά, κωδ. παραγγελίας: 5.391-
563.0
Ολλανδικά, κωδ. παραγγελίας: 5.391-
564.0
Ελληνικά, κωδ. παραγγελίας: 5.391-565.0
Πολωνικά, κωδ. παραγγελίας: 5.391-566.0
Φίλτρο νερού G 1"
Best.-Nr.: 6.414-278.0
Στήριγμα λόγχης
Best.-Nr.:2.641-310.0
Στήριγμα ελαστικού σωλήνα
Best.-Nr.: 2.641-320.0
Ελεγκτής νομισμάτων
Best.-Nr.: 2.641-297.0
Μετρητής αριθμού νομισμάτων
Best.-Nr.: 2.641-333.0
Υλικά λειτουργίας
Λάδι κινητήρα Hypoid SAE 90
Κωδ. παραγγελίας: 6.288-020.0
Λάδι κινητήρα 15W40
Κωδ. παραγγελίας 6.288-050.0
Λιπαντικό σιλικόνης
Κωδ. παραγγελίας: 6.288-072.0
Λιπαντικό Schloss
Κωδ. παραγγελίας: 6.288-116.0
Καθαριστικό ανοξείδωτου χάλυβα
Κωδ. παραγγελίας: 6.290-911.0
Υγρό αποσκληρυντικό RM 110
Για αποσκλήρυνση
Απορρυπαντικό
Προειδοποίηση!
Πριν την χρήση, διαβάστε τις υποδείξεις
στην συσκευασία του απορρυπαντικού.
Μην χρησιμοποιείτε τα ακόλουθα απορρυ-
παντικά:
Απορρυπαντικά που περιέχουν νιτρικά
–
οξέα
απορρυπαντικά που περιέχουν ενεργό
–
χλώριο
Η χρήση αυτών των απορρυπαντικών μπο-
ρεί να προκαλέσει βλάβες στην εγκατάστα-
ση.
RM 806 ASF, 1+3
HDS-C 9/15
HDS-C 7/11
HDS-C 8/15-E
Προιόντα διάλυσης ασβεστώσεων
RM 100 ASF
RM 101 ASF
118
Σε κάθε χώρα ισχύουν οι όροι εγγύησης
που εκδόθηκαν από την αρμόδια αντιπρο
σωπεία μας. Αναλαμβάνουμε τη δωρεάν
αποκατάσταση οποιασδήποτε βλάβης στη
συσκευή σας, εφόσον οφείλεται σε αστοχία
υλικού ή κατασκευής, εντός της προθεσμί-
ας που ορίζεται στην εγγύηση. Σε περίπτω-
ση που επιθυμείτε να κάνετε χρήση της
εγγύησης, παρακαλούμε απευθυνθείτε με
την απόδειξη αγοράς στο κατάστημα από
το οποίο προμηθευτήκατε τη συσκευή ή
στην πλησιέστερη εξουσιοδοτημένη υπη-
ρεσία τεχνικής εξυπηρέτησης πελατών
μας.
Προσοχή
Κίνδυνος τραυματισμού και βλάβης! Κατά
τη μεταφορά λάβετε υπόψη το βάρος της
συσκευής.
 Κατά τη μεταφορά με οχήματα, ασφαλί-
στε τη συσκευή έναντι ενδεχόμενης ολί
σθησης και ανατροπής, σύμφωνα με τις
εκάστοτε ισχύουσες κατευθυντήριες
οδηγίες.
Προσοχή
Κίνδυνος τραυματισμού και βλάβης! Κατά
την αποθήκευση λάβετε υπόψη το βάρος
της συσκευής.
Εγκατάσταση του μηχανήμα-
τος (μόνο για τεχνίτες)
Υπόδειξη
Η εγκατάσταση μπορεί να τοποθετηθεί
μόνο από
τους συναρμολογητές της υπηρεσίας
–
εξυπηρέτησης πελατών της Kδrcher
άτομα που έχουν εξουσιοδοτηθεί από
–
την Kδrcher
Προετοιμασία του χώρου εγκατά-
Προειδοποίηση
Να εξασφαλιστεί ότι δεν εκπέμπονται καυ
σαέρια κοντά στις εισόδους αέρα.
Είναι σημαντικό να διασφαλιστεί επαρκής
εξαερισμός και σωστή απομάκρυνση των
καυσαερίων.
Για να τοποθετήσετε σωστά την εγκατάστα-
ση, πρέπει να πληρούνται οι ακόλουθες
προυποθέσεις:
Οριζόντιο, επίπεδο σημείο με σταθερό
–
δάπεδο και διαστάσεις 1040 x 725 mm.
Δοσολογία
Ηλεκτρολογικές συνδέσεις βλ. "Τεχνικά
–
ml/min
χαρακτηριστικά".
Ασφαλιζόμενος, προσιτός στον πελάτη
–
120...150
διακόπτης εκτάκτου ανάγκης του κτιρί-
98...120
ου..
Φωτισμός του χώρου πλυσίματος σύμ
–
110...135
φωνα με τους εθνικούς κανονισμούς,
ώστε να εξασφαλιστεί η ασφαλής χρή-
ση από τον πελάτη κατά τις νυκτερινές
ώρες.
Εγγύηση
Μεταφορά
Αποθήκευση
στασης
13
-
EL
Τροφοδοσία ρεύματος και νερού σύμ
–
φωνα με το φύλλο στοιχείων.
Φρεάτιο αποχέτευσης και ορθή διάθεση
–
των απόνερων.
Ανοίξτε τις οπές στερέωσης σύμφωνα
–
με το φύλλο στοιχείων.
Αποσυσκευασία
Αφαιρέστε την συσκευασία της εγκατάστα
σης και διαθέστε τα υλικά για ανακύκλωση.
Στήσιμο και τοποθέτηση της εγκα-
τάστασης
 Στήστε την εγκατάσταση σε επίπεδο και
οριζόντιο έδαφος.
 Στερεώστε την με τα υλικά στερέωσης
που περιλαμβάνονται στην συσκευα-
σία. Στήστε την εγκατάσταση σε όρθια
θέση, χρησιμοποιώντας τις βάσεις που
συμπεριλαμβάνονται στην συσκευασία.
1 Πείρος Μ10 (4x)
2 Βάση 5 mm (4x) Υπόβαθρο 2 mm (4x)
3 Δίσκος 10,5 (4x)
4 Εξαγωνική βίδα M10 (4x)
Συναρμολόγηση πρόσθετων εξαρ-
τημάτων
Στόμιο εξάτμισης (μόνον για τα μοντέλα
HDS-C 7/11, HDS-C 9/15)
 Τοποθετήστε το στόμιο εξάτμισης στην
εξωτερική πλευρά της στέγης και στερε-
ώστε το από μέσα με τις βίδες που πε-
ριλαμβάνονται στην συσκευασία.
Εργαλείο καθαρισμού
 Συνδέστε τον ελαστικό σωλήνα υψηλής
πίεσης στην εξωτερική πλευρά της
εγκατάστασης.
 Συνδέστε το ελαστικό σωλήνα υψηλής
πίεσης με το πιστολέτο χειρός.
 Συνδέστε το σωλήνα ψεκασμού στο πι
στολέτο χειρός.
 Σφίξτε καλά τα παξιμάδια συνδέσμου
με το χέρι.
Σύνδεση νερού
Υπόδειξη
Οι ρύποι στο νερό προσαγωγής μπορούν
να προκαλέσουν βλάβες στην εγκατάστα-
ση. Η Karcher συνιστά να χρησιμοποιείτε
φίλτρο νερού (βλ. "Εξαρτήματα").
Για να εξασφαλίσετε επαρκή προστασία
από τον παγετό για την εγκατάσταση, η πα-
ροχή νερού πρέπει να διαθέτει σύστημα
αντιπαγετικής προστασίας (π.χ. με μόνωση
και πρόσθετη θέρμανση).
Προσοχή
Κίνδυνος βλάβης στην εγκατάσταση από
την τροφοδοσία με ακατάλληλο νερό. Για
