EINBAU UND MONTAGE

4 Einbau und Montage
i
Lesen Sie das Kapitel vor dem Einbau sorgfältig durch, um Einbaufehler zu vermeiden.
Die Montage und der Anschluss des Lüftungssystems muss durch qualifiziertes Personal erfolgen.

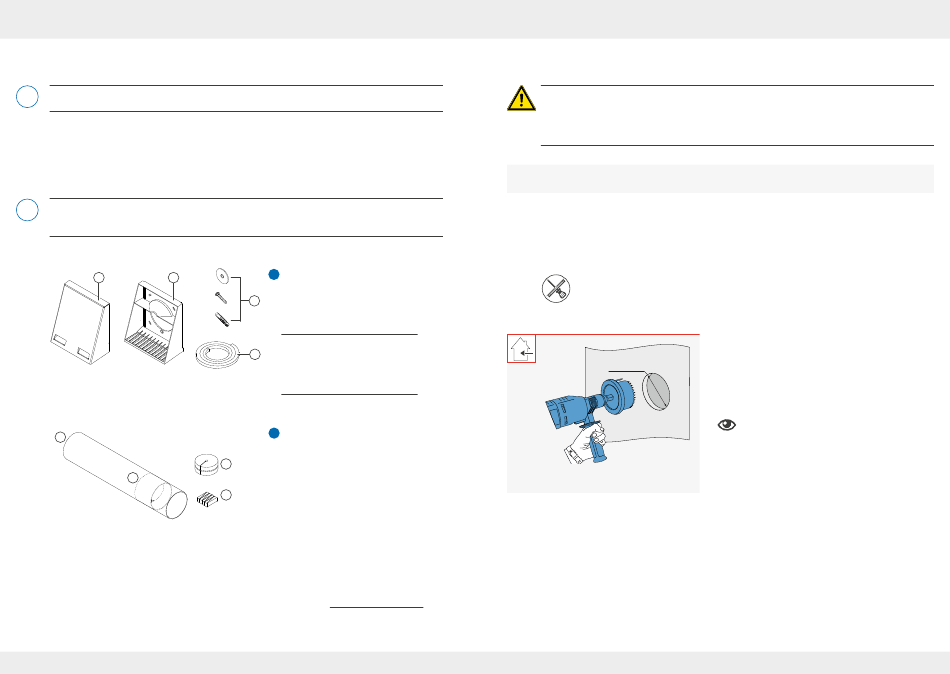

4.1 Lieferumfang prüfen
Überprüfen Sie die Lieferung bei Erhalt, anhand des Lieferscheines, auf Vollständigkeit und
Transportschäden. Reklamieren Sie fehlende Positionen unverzüglich.
i
Die vorliegende Montageanleitung beschreibt die Standardversion des Produktes.
Die Lieferumfänge der Außenabschlussvarianten entnehmen Sie der separat erhältlichen Monta-
geanleitung der jeweiligen Systemkomponente.
1a 1b
2
2c
14
1 Außenabschluss 1
4x
1 a: WSH Flex aV100 Abdeckung
1)
4x 1 b: WSH 1) Flex aV100 Grundplate
1c
1 c: Befestigungselemente Außenwand
4x 1 d: Dichtband 10 mm
Die Wetterschutzhaube Flex
aV100 ist in unterschiedlichen
1d
Farben erhältlich und muss,
entsprechend der gewünschten
Farbe, bestellt werden.
2 1 Wandeinbauhülse R-D103
2 a: Styropor-Scheiben
2 b: Montagekeil-Set
2a
2 c: Rückschlagklappe
2b
WSH = Wetterschutzhaube
1)
aV100 Wandeinbauset | Montageanleitung
4.2 Wandöffnung erstellen
VORSICHT
Herabfallendes Mauerwerk beim Erstellen der Wandöffnung
führt zur Verletzung von Körperteilen und/oder Beschädigung von Gegenständen!
• An Gebäude-Außenseite einen Schutz gegen herabfallendes Mauerwerk anbringen.
• Gegenstände aus der unmittelbaren Umgebung der Gebäude-Außenseite entfernen.
Im Neubau empfehlen wir die Verwendung des optionalen Wandeinbausystems Simplex D103
oder Weinbaublocks D120, bei Holzständerbauweise die Verwendung des Woodplex.
Beachten Sie die Mindestabstände sowie die Einbauposition des Lüftungsgerätes.
Befragen Sie bei Unsicherheiten vor dem Einbau Ihren Planer!
Wandöffnung durch Kernbohrung erstellen
Bohrmaschine mit Aufsatz Kernbohrung oder Fräsbohrer � 115 mm.
115
Ø
aV100 Wandeinbauset | Montageanleitung
EINBAU UND MONTAGE
Voraussetzung:
• Das Mauerwerk ist trocken und tragfähig.
• Keine tragenden Elemente in der Position des
Bohrlochs.
► Erstellen Sie eine Wandöffnung, � 115 mm, am
Einbauort des Lüftungsgerätes.
! Die Wandeinbauhülse für das Lüftungsgerät
wird mit 1 – 2° Gefälle nach außen verbaut.
Alternativ kann die Bohrung mit Gefälle
erfolgen.
 Die Wandöffnung für das Lüftungsgerät ist erstellt.
