70 Planung der elektrischen Installation


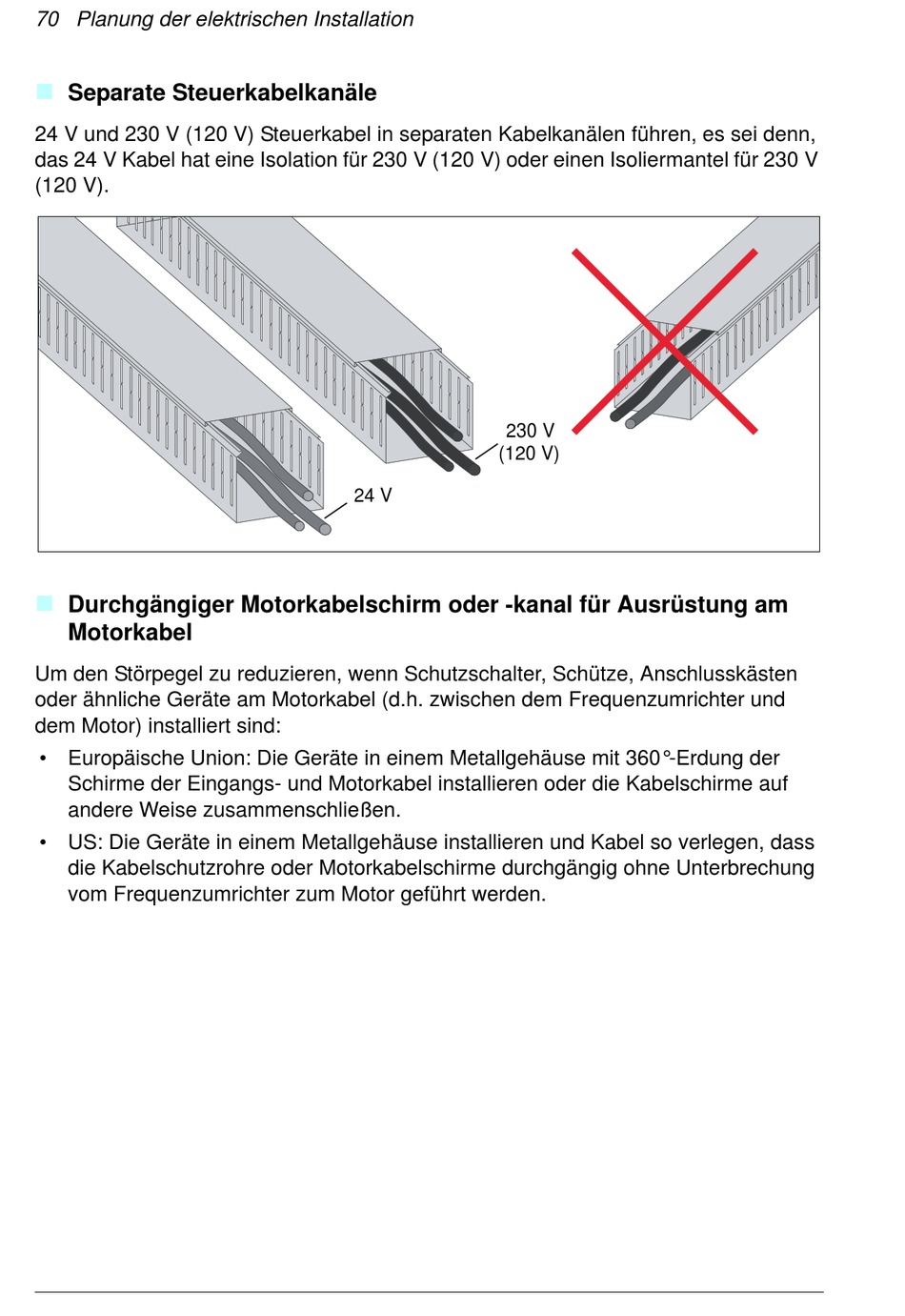

Separate Steuerkabelkanäle
24 V und 230 V (120 V) Steuerkabel in separaten Kabelkanälen führen, es sei denn,
das 24 V Kabel hat eine Isolation für 230 V (120 V) oder einen Isoliermantel für 230 V
(120 V).

Durchgängiger Motorkabelschirm oder -kanal für Ausrüstung am
Motorkabel
Um den Störpegel zu reduzieren, wenn Schutzschalter, Schütze, Anschlusskästen
oder ähnliche Geräte am Motorkabel (d.h. zwischen dem Frequenzumrichter und
dem Motor) installiert sind:
• Europäische Union: Die Geräte in einem Metallgehäuse mit 360°-Erdung der
Schirme der Eingangs- und Motorkabel installieren oder die Kabelschirme auf
andere Weise zusammenschließen.
• US: Die Geräte in einem Metallgehäuse installieren und Kabel so verlegen, dass
die Kabelschutzrohre oder Motorkabelschirme durchgängig ohne Unterbrechung
vom Frequenzumrichter zum Motor geführt werden.
230 V
(120 V)
24 V
