ABB ACS580-01 Handbuch

ABB ACS580-01 Handbuch

Vorschau ausblenden Andere Handbücher für ACS580-01:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ABB general purpose drives
Hardware-Handbuch

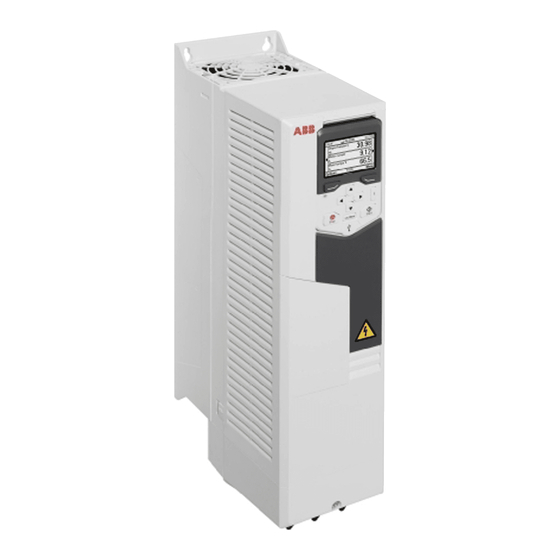

ACS580-01 Frequenzumrichter

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB ACS580-01

Inhaltszusammenfassung für ABB ACS580-01

  • Seite 1 ABB general purpose drives Hardware-Handbuch ACS580-01 Frequenzumrichter...

  • Seite 2: Liste Ergänzender Handbücher

    Im Internet finden Sie Handbücher und andere Produkt-Dokumentation im PDF-Format. Siehe Abschnitt Doku- auf der hinteren Einband-Innenseite. Wenn Handbücher nicht in der Dokumente- mente-Bibliothek im Internet Bibliothek verfügbar sind, wenden Sie sich bitte an Ihre ABB-Vertretung. Der unten stehende QR-Code öffnet eine Online-Auflistung der für dieses Produkt gültigen Handbücher. ACS580-01 Handbücher...

  • Seite 3: Acs580-01 Frequenzumrichter

    Hardware-Handbuch ACS580-01 Frequenzumrichter Inhaltsverzeichnis 1. Sicherheitsvorschriften 4. Mechanische Installation 6. Elektrische Installation  2014 ABB Oy. Alle Rechte vorbehalten. 3AXD50000019739 Rev. C GÜLTIG AB: 21.10.2014...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis 5 Inhaltsverzeichnis Liste ergänzender Handbücher ..........2 1.
  • Seite 6 6 Inhaltsverzeichnis Auspacken und Prüfen der Lieferung, Baugröße R5 ....... 41 Kabelanschlusskasten bei Baugröße R5 .
  • Seite 7 Anschluss der Steuerkabel ........... 92 Standard-E/A-Anschlussplan (ABB Standardmakro) ......93 Vorgehensweise beim Anschluss der Steuerkabel, Baugrößen R0...R9 .
  • Seite 8 8 Inhaltsverzeichnis Lüfter ..............118 Austausch des Lüfters, Baugrößen R0...R3 .
  • Seite 9 Inhaltsverzeichnis 9 Übereinstimmung mit der europäischen ROHS-Richtlinie 2011/65/EU ... . . 157 Übereinstimmung mit der europäischen WEEE-Richtlinie 2002/96/EC ... . . 157 Übereinstimmung mit der europäischen Maschinenrichtlinie 2006/42/EC 2.
  • Seite 10 Produkt-Schulung ............217 Feedback zu den Antriebshandbüchern von ABB ....... . 217...

  • Seite 11: Sicherheitsvorschriften

    Sicherheitsvorschriften 11 Sicherheitsvorschriften Inhalt des Kapitels Dieses Kapitel enthält Sicherheitsvorschriften für die Installation, den Betrieb und die Wartung des Frequenzumrichters. Die Nichtbeachtung der Sicherheitsvorschriften kann zu Verletzungen und tödlichen Unfällen führen, oder Schäden an den Geräten verursachen. Bedeutung von Warnungen und Hinweisen in diesem Handbuch Warnungen weisen auf Bedingungen hin, die zu schweren oder tödlichen Verletzungen und/oder zu Schäden an den Geräten führen können.

  • Seite 12: Allgemeine Sicherheitshinweise Für Installation, Inbetriebnahme Und Wartung

    12 Sicherheitsvorschriften Allgemeine Sicherheitshinweise für Installation, Inbetrieb- nahme und Wartung Diese Vorschriften gelten für Personen, die Installation des Frequenzumrichters durchführen oder an diesem Wartungsarbeiten ausführen. WARNUNG! Befolgen Sie diese Vorschriften. Die Nichtbeachtung der Vor- schriften kann zu Verletzungen und tödlichen Unfällen führen, oder Schäden an den Geräten verursachen.
  • Seite 13 Antrieb nicht mit der Stopp-Taste auf dem Bedienpanel gestoppt werden. • Baugrößen R0…R5 können nicht vor Ort repariert werden. Versuchen Sie nicht, einen gestörten Frequenzumrichter zu reparieren; wenden Sie sich wegen eines Austauschs an Ihre ABB-Vertretung. Baugrößen R6…R9 können von Fachpersonal repariert werden.

  • Seite 14: Elektrische Sicherheit Bei Installation, Inbetriebnahme Und Wartung

    14 Sicherheitsvorschriften Elektrische Sicherheit bei Installation, Inbetriebnahme und Wartung  Sicherheitsvorkehrungen vor dem Arbeiten an der Elektrik Diese Warnungen gelten für alle Personen, die am Frequenzumrichter, dem Motorkabel oder dem Motor arbeiten. WARNUNG! Befolgen Sie diese Vorschriften. Die Nichtbeachtung der Vor- schriften kann zu Verletzungen und tödlichen Unfällen führen, oder Schäden an den Geräten verursachen.

  • Seite 15: Weitere Vorschriften Und Hinweise

    Sicherheitsvorschriften 15  Weitere Vorschriften und Hinweise WARNUNG! Befolgen Sie diese Vorschriften. Die Nichtbeachtung der Vor- schriften kann zu Verletzungen und tödlichen Unfällen führen, oder Schäden an den Geräten verursachen. • Wenn Sie den Frequenzumrichter an ein IT-Netz (ein ungeerdetes oder ein hoch- ohmig geerdetes System [über 30 Ohm]) anschließen, trennen Sie den internen EMV-Filter, da ansonsten das System über die EMV-Filterkondensatoren mit dem Erdpotential verbunden wird.

  • Seite 16: Erdung

    16 Sicherheitsvorschriften WARNUNG! Tragen Sie beim Arbeiten mit den Elektronikkarten ein Erdungs- armband. Berühren Sie die Elektronikkarten nicht unnötigerweise. Auf den Elektronikkarten befinden sich Komponenten, die gegen elektrostatische Entla- dung empfindlich sind.  Erdung Diese Vorschriften gelten für alle Personen, die für die elektrische Installation ein- schließlich der Erdung des Frequenzumrichters verantwortlich sind.

  • Seite 17: Zusätzliche Vorschriften Für Frequenzumrichter Mit Permanentmagnetmotor

    Sicherheitsvorschriften 17 Zusätzliche Vorschriften für Frequenzumrichter mit Perma- nentmagnetmotor  Sicherheit bei Installation, Inbetriebnahme und Wartung Diese zusätzlichen Warnhinweise beziehen sich auf Antriebe mit Permanentmagnet- Motoren. Die anderen Sicherheitsvorschriften in diesem Kapitel gelten ebenso. WARNUNG! Befolgen Sie diese Vorschriften. Die Nichtbeachtung der Vor- schriften kann zu Verletzungen und tödlichen Unfällen führen, oder Schäden an den Geräten verursachen.

  • Seite 18: Allgemeine Sicherheit Beim Betrieb

    18 Sicherheitsvorschriften Allgemeine Sicherheit beim Betrieb Diese Vorschriften gelten für alle Personen, die den Frequenzumrichter betreiben. WARNUNG! Befolgen Sie diese Vorschriften. Die Nichtbeachtung der Vor- schriften kann zu Verletzungen und tödlichen Unfällen führen, oder Schäden an den Geräten verursachen. • Der Motor darf nicht mit dem Trennschalter an der Spannungsversorgung des Frequenzumrichters gesteuert werden;...

  • Seite 19: Einführung In Das Handbuch

    Lieferumfangs sowie der Installation und Inbetriebnahme des Frequenzumrichters. In dem Ablaufplan wird auf Kapitel/Abschnitte in diesem Handbuch verwiesen. Anwendbarkeit / Geltungsbereich Dieses Handbuch gilt für ACS580-01 Frequenzumrichter. Angesprochener Leserkreis Vom Leser werden Kenntnisse über Elektrotechnik, Verdrahtung, elektrische Kompo- nenten und elektrische Schaltungssymbole erwartet.

  • Seite 20: Inhalt Dieses Handbuchs

    20 Einführung in das Handbuch Inhalt dieses Handbuchs Dieses Handbuch besteht aus den folgenden Kapiteln: • (Seite 11) enthält die Sicherheitsvorschriften, die bei Ins- Sicherheitsvorschriften tallation, Betrieb und Wartung des Frequenzumrichters befolgt werden müssen. • (dieses Kapitel, Seite 19) erläutert den Geltungsbe- Einführung in das Handbuch reich, den angesprochenen Leserkreis sowie den Zweck und den Inhalt dieses Handbuchs.

  • Seite 21: Ergänzende Dokumentation

    Liste ergänzender Handbücher seite). Einteilung nach Baugröße Der ACS580-01 ist in den Baugrößen R0…R3 und R5…R9 verfügbar. Auf Anweisun- gen und weitere Informationen, die nur bestimmte Baugrößen betreffen, wird mit der Angabe der Baugröße (R0...R3, R5...R9) hingewiesen. Die Baugröße ist auf dem...

  • Seite 22: Ablaufplan Für Installation Und Inbetriebnahme

    22 Einführung in das Handbuch Ablaufplan für Installation und Inbetriebnahme Aufgabe Siehe Ermitteln Sie die Baugröße des Frequenzum- Funktionsprinzip und Hardware-Beschrei- richters: R0…R3, R5…R9. auf Seite bung: Typenschlüssel Planung der Installation: Kabel auswählen etc. Planung der elektrischen Installation Seite Umgebungsbedingungen, Nenndaten und erforderlichen Kühlluftstrom prüfen.

  • Seite 23: Begriffe Und Abkürzungen

    Einführung in das Handbuch 23 Begriffe und Abkürzungen Begriff/Abkürzung Erklärung ACS-AP-x Komfort-Bedienpanel, erweiterte Steuertafel für die Kommunikation mit dem Frequenzumrichter. Der ACS580 unterstützt die Typen ACS-AP-I und ACS-AP-S. Brems-Chopper Leitet die zu hohe Energie vom DC-Zwischenkreis des Frequenzum- richters bei Bedarf zum Bremswiderstand. Der Chopper arbeitet, wenn die DC-Zwischenkreisspannung einen bestimmten Maximalwert über- schreitet.
  • Seite 24 24 Einführung in das Handbuch Begriff/Abkürzung Erklärung Baugröße Bezieht sich auf die physische Größe des Frequenzumrichters, z. B. R0 und R1. Die Baugröße ist auf dem Typenschild des Frequenzum- richters angegeben, siehe Abschnitt auf Seite 35. Typenschlüssel FSCA-01 Optionales RSA-485 Adaptermodul Eingang/Ausgang IGBT Bipolartransistor mit isolierter Gate-Elektrode...

  • Seite 25: Funktionsprinzip Und Hardware-Beschreibung

    Funktionsprinzip und Hardware-Beschreibung 25 Funktionsprinzip und Hardware-Beschreibung Inhalt des Kapitels In diesem Kapitel werden kurz das Funktionsprinzip, der Aufbau, das Typenschild und die Typenbezeichnung beschrieben. Es enthält außerdem einen allgemeinen Anschlussplan für die Leistungsanschlüsse und Steuerungsschnittstellen.

  • Seite 26: Funktionsprinzip

    26 Funktionsprinzip und Hardware-Beschreibung Funktionsprinzip Der ACS580-01 ist ein Frequenzumrichter für die Regelung von Asynchronmotoren und Synchron-Permanentmagnetmotoren. Die folgende Abbildung zeigt das vereinfachte Hauptstromkreis-Schaltbild des Fre- quenzumrichters. ACS580-01 T1/U T2/V T3/W R- UDC+ UDC- Gleichrichter. Wandelt Wechselstrom und -spannung in Gleichstrom und -spannung um.

  • Seite 27: Aufbau

    Funktionsprinzip und Hardware-Beschreibung 27 Aufbau Baugrößen R0…R3 Der Aufbau des Frequenzumrichters der Baugröße R0 ist unten dargestellt. Der Aufbau der Baugrößen R1…R3 weicht in einigen Punkten ab. Montagepunkte (4 Stück) 10 EMV-Filter Erdungsschalter (EMC). R0…R2: Auf der rechten Seite des Abdeckung Frequenzumrichters.
  • Seite 28 28 Funktionsprinzip und Hardware-Beschreibung Baugrößen R6…R9 Der Aufbau des Frequenzumrichters der Baugröße R6 ist unten dargestellt. Der Aufbau der Baugrößen R7…R9 weicht in einigen Punkten ab. R6…R9 Montagepunkte (2 oben, 2 unten am 13 Varistor-Erdungsschraube (VAR), unter Hauptteil des Gehäuses, 2 oben am der Bedienpanel-Plattform Kabelanschlusskasten) 14 Zwei EMV-Filter-Erdungsschrauben, eine...

  • Seite 29: Übersicht Der Leistungs- Und Steueranschlüsse

    Funktionsprinzip und Hardware-Beschreibung 29 Übersicht der Leistungs- und Steueranschlüsse Im folgenden Logikdiagramm sind die Leistungsanschlüsse und Steuerungsschnitt- stellen des Frequenzumrichters dargestellt. Bedienpanel-Port Steckplatz 1 Steckplatz 3 Steckplatz 2 T1/U T2/V T3/W UDC+ UDC- Optionssteckplatz 1 für optionale Feldbus-Adaptermodule Optionssteckplatz 2 für optionale E/A-Erweiterungsmodule Optionssteckplatz 3 für optionale integrierte Feldbus-Adaptermodule Bedienpanel-Anschluss.

  • Seite 30: Externe Steueranschlüsse, Baugrößen R0

    30 Funktionsprinzip und Hardware-Beschreibung  Externe Steueranschlüsse, Baugrößen R0...R3 Die Anordnung der externen Steueranschlüsse für Baugröße R0 ist im Folgenden dargestellt. Die Anordnung der externen Steueranschlüsse ist bei den Baugrößen R0…R3 identisch, aber der Ort der Regelungseinheit mit den Anschlüssen ist bei Baugröße R3 abweichend.

  • Seite 31: Externe Steueranschlüsse, Baugrößen R5

    Funktionsprinzip und Hardware-Beschreibung 31  Externe Steueranschlüsse, Baugrößen R5...R9 Die Anordnung der externen Steueranschlüsse für die Baugrößen R5...R9 ist im Fol- genden dargestellt. Beschreibung R5…R9 Analogeingänge und -ausgänge Hilfsspannungssausgang Digitaleingänge Anschluss für STO Anschluss für integriertes EIA- 485 Feldbus-Adaptermodul (in Optionssteckplatz 3) Relaisausgang 1 Relaisausgang 2...

  • Seite 32: Bedienpanel

    32 Funktionsprinzip und Hardware-Beschreibung Bedienpanel Zum Abnehmen des Bedienpanels den Halteclip oben nach unten drücken (1a) und das Bedienpanel am oberen Ende herausziehen (1b). Zum Wiedereinsetzen des Bedienpanels das untere Ende in Position bringen (1a), den Halteclip oben drücken (1b) und das obere Ende des Bedienpanels hineindrü- cken (1c).

  • Seite 33: Typenschild

    Funktionsprinzip und Hardware-Beschreibung 33 Typenschild Das Typenschild enthält die IEC- und NEMA-Angaben, entsprechende Kennzeich- nungen, eine Typenbezeichnung und eine Seriennummer, die eine individuelle Identi- fizierung jedes Frequenzumrichters ermöglicht. Das Typenschild befindet sich an der linken Seite des Frequenzumrichters, siehe Abschnitt Position der Schilder auf dem Frequenzumrichter.

  • Seite 34: Position Der Schilder Auf Dem Frequenzumrichter

    34 Funktionsprinzip und Hardware-Beschreibung  Position der Schilder auf dem Frequenzumrichter...

  • Seite 35: Typenschlüssel

    Frequenzumrichters. Der Typenschlüssel ist auf dem Typenschild des Frequenzumrichters angegeben. Die ersten Ziffern von links geben die Grundkonfi- guration (z.B. ACS580-01-12A6-5) an. Die Auswahloptionen werden im Anschluss daran, durch Pluszeichen getrennt, angegeben (z.B. +L501). Die Hauptauswahlmög- lichkeiten werden nachfolgend beschrieben. Es sind nicht alle Auswahlmöglichkeiten für alle Typen verfügbar.
  • Seite 36 36 Funktionsprinzip und Hardware-Beschreibung CODE BESCHREIBUNG Feldbusadapter K454 FPBA-01 PROFIBUS DP K457 FCAN-01 CANopen K451 FDNA-01 DeviceNet™ K474 FENA-11 Ethernet (EtherNet/IP™, Modbus/TCP, PROFINET) K469 FECA-01 EtherCAT K458 FSCA-01 Modbus/RTU K470 FEPL-02 Ethernet POWERLINK K462 FCNA-01 ControlNet™ K475 FENA-21 2-Port Ethernet (EtherNet/IP™, Modbus/TCP, PROFINET) Integrierter Feldbus (Embedded FieldBus) CEIA-01 Integrierter Modbus-RTU-Adapter, EIA-485 (Standard) Ausführung...

  • Seite 37: Mechanische Installation

    Mechanische Installation 37 Mechanische Installation Inhalt des Kapitels Dieses Kapitel beschreibt, wie der Aufstellort überprüft, die Lieferung ausgepackt und überprüft und der Frequenzumrichter montiert wird. Sicherheit WARNUNG! Baugrößen R6…R9: Den Frequenzumrichter mit einer Hebevor- richtung hochheben. Die Hebeösen des Frequenzumrichters verwenden. Der Frequenzumrichter darf nicht gekippt werden.

  • Seite 38: Prüfen Des Aufstellortes

    38 Mechanische Installation Prüfen des Aufstellortes Der Frequenzumrichter muss an eine Wand montiert werden. Es gibt drei Montage- möglichkeiten: • vertikal und einzeln. Der Frequenzumrichter darf nicht umgekehrt montiert werden. Bau- Vertikale Montage - größe Freie Abstände Oben (a) Unten (b) 11,8 11,8 11,8...

  • Seite 39: Erforderliche Werkzeuge

    Mechanische Installation 39 • horizontal einzeln. Bau- Horizontale Montage - Freie größe Abstände Oben (a) Unten (b) Seite (c) folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt folgt...

  • Seite 40: Auspacken Und Prüfen Der Lieferung, Baugrößen R0

    40 Mechanische Installation Auspacken und Prüfen der Lieferung, Baugrößen R0…R3 Die folgende Abbildung zeigt die Verpackung des Frequenzumrichters sowie dessen Inhalt. Prüfen Sie, ob alle Teile vorhanden sind und ob keine sichtbaren Beschädi- gungen vorliegen. Lesen Sie die Angaben auf dem Typenschild des Frequenzumrich- ters, um sicherzustellen, dass der Typ des Gerätes korrekt ist.

  • Seite 41: Auspacken Und Prüfen Der Lieferung, Baugröße R5

    Mechanische Installation 41 Auspacken und Prüfen der Lieferung, Baugröße R5 Die folgende Abbildung zeigt den Aufbau des Transportpakets. Prüfen Sie, ob alle Teile vorhanden sind und ob keine sichtbaren Beschädigungen vorliegen. Lesen Sie die Angaben auf dem Typenschild des Frequenzumrichters, um sicherzustellen, dass der Typ des Gerätes korrekt ist.

  • Seite 42: Kabelanschlusskasten Bei Baugröße R5

    42 Mechanische Installation  Kabelanschlusskasten bei Baugröße R5 Diese Abbildung zeigt den Inhalt des Pakets mit dem Kabelanschlusskasten. Das Paket enthält außerdem eine Montagezeichnung, die zeigt, wie der Kabelanschluss- kasten am Frequenzumrichtermodul befestigt wird. 3AUA0000118007...

  • Seite 43: Auspacken Und Prüfen Der Lieferung, Baugrößen R6

    Mechanische Installation 43 Auspacken und Prüfen der Lieferung, Baugrößen R6…R9 Die folgende Abbildung zeigt den Aufbau des Transportpakets. Prüfen Sie, ob alle Teile vorhanden sind und ob keine sichtbaren Beschädigungen vorliegen. Lesen Sie die Angaben auf dem Typenschild des Frequenzumrichters, um sicherzustellen, dass der Typ des Gerätes korrekt ist.

  • Seite 44: Kabelanschlusskasten Bei Baugröße R6

    44 Mechanische Installation Wie folgt auspacken: • Die Bänder (4) durchschneiden. • Karton(3) abnehmen und Kartoneinsatz für Optionen (8) herausnehmen. • VCI-Beutel (5) entfernen. • Haken an den Hebeösen des Frequenzumrichters anbringen (siehe Abbildung auf Seite 37). Den Frequenzumrichter mit einem Hebezug hochheben. ...

  • Seite 45: Kabelanschlusskasten Bei Baugröße R7

    Mechanische Installation 45  Kabelanschlusskasten bei Baugröße R7 Die folgende Abbildung zeigt den Inhalt des Pakets mit dem Kabelanschlusskasten. Das Paket enthält außerdem eine Montagezeichnung, die zeigt, wie der Kabelan- schlusskasten am Frequenzumrichter befestigt wird. 3aua0000111117...

  • Seite 46: Kabelanschlusskasten Bei Baugröße R8

    46 Mechanische Installation  Kabelanschlusskasten bei Baugröße R8 Die folgende Abbildung zeigt den Inhalt des Pakets mit dem Kabelanschlusskasten. Das Paket enthält außerdem eine Montagezeichnung, die zeigt, wie der Kabelan- schlusskasten am Frequenzumrichter befestigt wird. 3aua0000112174...

  • Seite 47: Kabelanschlusskasten Bei Baugröße R9

    Mechanische Installation 47  Kabelanschlusskasten bei Baugröße R9 Die folgende Abbildung zeigt den Inhalt des Pakets mit dem Kabelanschlusskasten. Das Paket enthält außerdem eine Montagezeichnung, die zeigt, wie der Kabelan- schlusskasten am Frequenzumrichter befestigt wird. 3aua0000112356...

  • Seite 48: Montage Des Frequenzumrichters

    48 Mechanische Installation Montage des Frequenzumrichters  Vertikale Montage des Frequenzumrichters, Baugrößen R0…R3 Auf den Abbildungen ist als Beispiel Baugröße R0 abgebildet. 1. Markieren Sie die Stellen der Bohrungen mithilfe der mitgelieferten Montageschab- lone. Lassen Sie die Montageschablone nicht unter dem Frequenzumrichter. Die Abmessungen und Stellen der Bohrungen sind auch in den Zeichnungen in Kapitel auf Seite enthalten.

  • Seite 49: Vertikale Montage Des Frequenzumrichters, Baugröße R5

    Mechanische Installation 49  Vertikale Montage des Frequenzumrichters, Baugröße 1. Markieren Sie die Stellen der Bohrungen mithilfe der mitgelieferten Montageschab- lone. Lassen Sie die Montageschablone nicht unter dem Frequenzumrichter. Die Abmessungen und Stellen der Bohrungen sind auch in den Zeichnungen in Kapitel auf Seite enthalten.
  • Seite 50 50 Mechanische Installation 5. Bringen Sie den Kabelanschlusskasten am Frequenzumrichtergehäuse an. Ziehen Sie den Kasten auf das Frequenzumrichtergehäuse und ziehen Sie die Schrauben des Anschlusskastens fest. 6. Setzen Sie den Frequenzumrichter (ohne Abdeckung) auf die Schrauben/Bolzen in der Wand. Wenn dieser zu schwer ist, heben Sie den Frequenzumrichter mit einer weiteren Person oder einer Hebevorrichtung an seine Position.

  • Seite 51: Vertikale Montage Des Frequenzumrichters, Baugrößen R6

    Mechanische Installation 51  Vertikale Montage des Frequenzumrichters, Baugrößen R6…R9 1. Markieren Sie die Stellen für die sechs Montagebohrungen mithilfe der mitgelie- ferten Montageschablone. Lassen Sie die Montageschablone nicht unter dem Frequenzumrichter. Die Abmessungen und Stellen der Bohrungen sind auch in den Zeichnungen in Kapitel auf Seite enthalten.

  • Seite 52: Vertikale Montage Des Frequenzumrichters Nebeneinander

    52 Mechanische Installation 6. Die Frontabdeckung entfernen: Die Befestigungsschrauben (a) lösen, die Abde- ckung nach oben ziehen (b) und abnehmen (c). 7. Bringen Sie den Kabelanschlusskasten am Frequenzumrichtergehäuse an. 8. Die Schrauben des Anschlusskastens festziehen, zwei oben und vier unten. M6×6 ...

  • Seite 53: Planung Der Elektrischen Installation

    Hinweis: Die geltenden Gesetze und örtlichen Vorschriften sind bei Planung und Ausführung der Installation stets zu beachten. ABB übernimmt keinerlei Haftung für Installationen, bei denen Gesetze, örtliche und/oder andere Vorschriften nicht einge- halten worden sind. Wenn die von ABB gegebenen Empfehlungen nicht beachtet werden, können beim Einsatz des Frequenzumrichters Probleme auftreten, die durch...

  • Seite 54: Andere Regionen

    54 Planung der elektrischen Installation  Andere Regionen Die Trennvorrichtung muss den anzuwendenden Sicherheitsvorschriften entsprechen. Prüfung der Kompatibilität von Motor und Frequenzumrichter Sie dürfen mit dem Frequenzumrichter einen Asynchronmotor oder einen Perma- nentmagnetmotor antreiben. An den Frequenzumrichter können mehrere Asynchron- motoren, aber nur ein Permanentmagnetmotor gleichzeitig angeschlossen werden.
  • Seite 55 Planung der elektrischen Installation 55 Der Schutzleiter muss immer eine ausreichende Leitfähigkeit aufweisen. Die unten stehende Tabelle zeigt den Mindestquerschnitt im Verhältnis zur Phasenleitergröße gemäß IEC 61439-1, wenn der Phasenleiter und der Schutzleiter aus dem gleichen Metall bestehen. Querschnitt des Phasenleiters Mindestquerschnitt des dazugehörenden Schutzleiters S (mm...

  • Seite 56: Typische Leistungskabelgrößen

    Durchmesser des PE-Leiters. Frequenzumrichter- Bau- größe Cu-Kabeltyp AI-Kabeltyp Cu-Kabeltyp AI-Kabeltyp AWG/kcmil AWG/kcmil = 400 V (380…480 V) 3-phasig U ACS580-01-02A6-4 3×1,5 + 1,5 ACS580-01-03A3-4 3×1,5 + 1,5 ACS580-01-04A0-4 3×1,5 + 1,5 ACS580-01-05A6-4 3×1,5 + 1,5 ACS580-01-07A2-4 3×1,5 + 1,5 ACS580-01-09A4-4 3×2,5 + 2,5...

  • Seite 57: Alternative Leistungskabeltypen

    Planung der elektrischen Installation 57  Alternative Leistungskabeltypen Die empfohlenen sowie die nicht zulässigen Leistungskabeltypen, die mit dem Fre- quenzumrichter verwendet werden können, sind nachfolgend dargestellt. Empfohlene Leistungskabeltypen Symmetrisch geschirmtes Kabel mit Dreiphasenleitern und einem kon- zentrischen PE-Leiter als Schirm. Der Schirm muss den Anforderungen von IEC 61439-1 entsprechen, siehe Seite 55.

  • Seite 58: Motorkabelschirm

    58 Planung der elektrischen Installation  Motorkabelschirm Wenn der Motorkabelschirm als alleiniger Schutzleiter des Motors verwendet wird, muss sichergestellt werden, dass die Leitfähigkeit des Schirms ausreichend ist. Siehe Abschnitt oben oder beachten Sie die IEC 61439-1. Allgemeine Regeln Um abgestrahlte und leitungsgebundene Hochfrequenz-Emissionen effektiv zu unter- drücken, muss die Schirmbelastbarkeit mindestens 1/10 der Phasenbelastbarkeit betragen.

  • Seite 59: Auswahl Der Steuerkabel

    Planung der elektrischen Installation 59 Hinweis: Die Motorkabel von mehr als einem Frequenzumrichter dürfen nicht im selben Schutzrohr verlegt werden. Armierte Kabel / geschirmte Leistungskabel Sechs-Leiter-Kabel (drei Phasen- und drei Erdleiter) des Typs MC, Aluminium-Kabel mit symmetrischen Schutzleitern und durchgängig gewellter Armierung kann von fol- genden Anbietern bezogen werden (Handelsnamen in Klammern): •...

  • Seite 60: Signale, Die Im Selben Kabel Geführt Werden Können

    (330 ft) sein. Beim Anschluss mehrerer Panels oder Frequenzumrichter darf der gesamte Panelbus nicht länger als 100 m (330 ft) sein. Der von ABB geprüfte und zugelassene Kabeltyp ist in den Bedienpanel-Optionspa- keten enthalten. Geeignete Kabel sind CAT 5e ungeschirmte oder geschirmte Kabel mit verdrillten Adernpaaren.

  • Seite 61: Verlegung Der Kabel

    Planung der elektrischen Installation 61 Verlegung der Kabel  Allgemeine Regeln Das Motorkabel ist getrennt von anderen Kabeln zu verlegen. Die Motorkabel von mehreren Frequenzumrichtern können parallel nebeneinander verlaufen. Die Motor-, Netz- und Steuerkabel sind auf separaten Kabelpritschen zu verlegen. Über lange Strecken parallel laufende Kabel sind zu vermeiden, damit elektromagnetische Stö- rungen, die durch schnelle Änderungen der Ausgangsspannung des Frequenzum- richters verursacht werden, gering gehalten werden können.

  • Seite 62: Separate Steuerkabelkanäle

    62 Planung der elektrischen Installation  Separate Steuerkabelkanäle 24 V und 230 V (120 V) Steuerkabel in separaten Kabelkanälen führen, es sei denn, das 24V Kabel hat eine Isolation für 230 V (120 V) oder einen Isoliermantel für 230 V (120 V).

  • Seite 63: Implementierung Von Thermischem Überlast- Und Kurzschlussschutz

    Schäden an angeschlossenen Geräten bei einem Kurzschluss im Fre- quenzumrichter. Hinweis: Wenn Sie Schutzschalter verwenden möchten, wenden Sie sich für weitere Informationen an ABB.  Schutz des Motors und der Motorkabel bei Kurzschlüssen Der Frequenzumrichter schützt das Motorkabel und den Motor bei einem Kurz- schluss, wenn das Motorkabel entsprechend dem Nennstrom des Frequenzumrich- ters bemessen ist.

  • Seite 64: Schutz Des Motors Vor Thermischer Überlastung

    64 Planung der elektrischen Installation  Schutz des Motors vor thermischer Überlastung Entsprechend den Vorschriften muss der Motor gegen thermische Überlastung (Überhitzung) geschützt sein und der Strom muss abgeschaltet werden, wenn eine Überlastung festgestellt wird. In den Frequenzumrichter ist eine thermische Motor- schutzfunktion integriert, die den Motor schützt und den Strom abschaltet, wenn dies erforderlich ist.

  • Seite 65: Verwendung Der Funktion "Sicher Abgeschaltetes Drehmoment

    Planung der elektrischen Installation 65 Verwendung der Funktion "Sicher abgeschaltetes Drehmo- ment" Siehe Kapitel auf Seite 187. Funktion "Sicher abgeschaltetes Drehmoment" Verwendung der Netzausfall-Überbrückungsfunktion Siehe Handbuch ACS580 firmware manual (3AXD50000016097 [Englisch]). Verwendung eines Sicherheitsschalters zwischen Fre- quenzumrichter und Motor Zwischen dem Permanentmagnetmotor und dem Frequenzumrichterausgang sollte ein Schutzschalter eingebaut werden.

  • Seite 66: Verwendung Eines Schützes Zwischen Frequenzumrichter Und Motor

    66 Planung der elektrischen Installation Verwendung eines Schützes zwischen Frequenzumrichter und Motor Die Steuerung eines Ausgangschützes hängt davon ab, welche Betriebsart des Fre- quenzumrichters eingestellt wird. Siehe auch den Abschnitt Verwendung eines auf Seite Bypass-Anschlusses Wenn Sie für den Antrieb •...

  • Seite 67: Beispiel Für Einen Bypass-Anschluss

    Planung der elektrischen Installation 67  Beispiel für einen Bypass-Anschluss Ein Beispiel für einen Bypass-Anschluss ist unten abgebildet. Netzschalter d. Frequenzumrichters S11 Ein/Aus-Steuerung des Frequenzumrichter- Netzschütz Bypass-Leistungsschalter S40 Auswahl der Motorspannungsversorgung (Frequenzumrichter oder direkter Netzan- schluss) Netzschütz des Frequenzumrichters S41 Start, wenn der Motor direkt mit dem Netz verbunden ist Bypass-Schütz S42 Stopp, wenn der Motor direkt mit dem Netz...

  • Seite 68: Schutz Der Relaisausgangskontakte

    68 Planung der elektrischen Installation Umschalten der Motor-Spannungsversorgung vom Frequenzumrichter zur direkten Versorgung über das Netz 1. Stoppen Sie den Frequenzumrichter und den Motor mit dem Bedienpanel des Frequenzumrichters (Frequenzumrichter im Modus Lokalsteuerung) oder mit dem externen Stoppsignal (Frequenzumrichter im Modus Fernsteuerung). 2.

  • Seite 69: Begrenzung Maximaler Relaisausgangsspannungen Bei Großen Aufstellhöhen

    Planung der elektrischen Installation 69 230 V AC 230 V AC + 24 V DC Relaisausgänge Varistor RC-Filter Diode Begrenzung maximaler Relaisausgangsspannungen bei großen Aufstellhöhen Siehe Abschnitte auf Seite Isolationsbereiche, R0…R3 (CCU-11): Isolations- auf Seite 151. bereiche, R5…R9 (CCU-12):...
  • Seite 70 70 Planung der elektrischen Installation...

  • Seite 71: Elektrische Installation

    Elektrische Installation 71 Elektrische Installation Inhalt des Kapitels Dieses Kapitel beschreibt die Prüfung der Isolation und die Kompatiblilität mit IT- (ungeerdeten) und asymmetrisch geerdeten TN-Systemen. Außerdem wird der Anschluss der Leistungs- und Steuerkabel, die Installation optionaler Module und der Anschluss eines PCs beschrieben. Warnungen WARNUNG! Befolgen Sie die Anweisungen in Kapitel Sicherheitsvorschriften...

  • Seite 72: Isolation Der Baugruppe Prüfen

    2. Den Isolationswiderstand zwischen jedem Phasenleiter und zwischen jedem Pha- senleiter und dem PE-Leiter messen. Verwenden Sie eine Messspannung von 1000 V DC. Der Isolationswiderstand eines ABB-Motors muss höher sein als 100 MOhm (Referenzwert bei 25 °C bzw. 77 °F). Die Isolationswiderstände ande- rer Motoren entnehmen Sie bitte der Anleitung des Herstellers.

  • Seite 73: Bremswiderstandseinheit

    Elektrische Installation 73  Bremswiderstandseinheit Prüfen Sie die Isolation der Bremswiderstandseinheit (falls vorhanden) wie folgt: 1. Stellen Sie sicher, dass das Widerstandskabel mit dem Widerstand verbunden und von den Frequenzumrichter-Ausgangsklemmen R+ und R- abgeklemmt ist. 2. Verbinden Sie an der Antriebsseite die Klemmen R+ und R- des Widerstandska- bels.

  • Seite 74: Baugrößen R0

    74 Elektrische Installation  Baugrößen R0…R3 Bei einem IT- (ungeerdeten) oder asymmetrisch geerdeten TN-Netz gehen Sie wie folgt vor: 1. Die Spannungsversorgung des Frequenzumrichters abschalten. 2. Die Frontabdeckung öffnen, falls noch nicht geschehen, siehe Seite 77. 3. Trennen Sie den internen EMV-Filter, indem Sie den EMV-Schalter in Pfeilrich- tung schieben.

  • Seite 75: Baugrößen R5

    Elektrische Installation 75  Baugrößen R5…R9 Bei einem IT- (ungeerdeten) oder asymmetrisch geerdeten TN-Netz gehen Sie wie folgt vor: 1. Die Spannungsversorgung des Frequenzumrichters abschalten. 2. Die Frontabdeckung öffnen, falls noch nicht geschehen. Baugröße R5: siehe Seite 49, Baugrößen R6…R9: siehe Seite 52. 3.

  • Seite 76: Anschluss Der Leistungskabel

    76 Elektrische Installation Anschluss der Leistungskabel  Anschlussplan ACS580-01 UDC+ T1/U T2/V T3/W 3 ~ M (PE) (PE) Alternativen siehe Abschnitt auf Seite Auswahl der Netztrennvorrichtung Verwenden Sie ein separates PE-Erdungskabel (2a) oder ein Kabel mit separatem PE- Leiter (2b), wenn die Leitfähigkeit des Schirms den Anforderungen an den PE-Leiter nicht genügt (siehe Seite 54).

  • Seite 77: Vorgehensweise Beim Anschluss, Baugrößen R0

    Elektrische Installation 77  Vorgehensweise beim Anschluss, Baugrößen R0...R3 1. Die Frontabdeckung entfernen: Die Halteschraube mit einem Schraubendreher lösen (1a) und die Abdeckung von unten nach außen abnehmen (1b). WARNUNG! Wenn der Frequenzumrichter an ein IT- (ungeerdetes) oder ein asymmetrisch geerdetes TN-Netz angeschlossen wird, stellen Sie sicher, dass der EMV-Filter getrennt ist.
  • Seite 78 78 Elektrische Installation 3. Die Gummidichtungen aus der Durchführungsplatte nehmen. 4. Baugrößen R0…R2, optional: Die Leistungskabel-Erdungsschellenschiene kann bei diesem Punkt vorübergehend abgenommen werden, damit die Leistungska- belleiter und verdrillten Schirme leichter angeschlossen werden können. Die Erdungsschellenschiene muss wieder angebracht werden, bevor die abisolierten Teile der Leistungskabel 360 Grad geerdet werden.
  • Seite 79 Elektrische Installation 79 7. Das Kabel durch die Öffnung der Durchführungsplatte stecken und die Kabel- durchführung in die Öffnung drücken. 8. Motorkabel anschließen: Wenn Sie in Schritt vorübergehend die Leistungskabel-Erdungsschellenschiene abgenommen haben, schließen Sie den Motor und die Einspeisekabel außer die 360-Grad-Erdung an und bringen Sie die Erdungsschellenschiene wieder an.
  • Seite 80 80 Elektrische Installation Einspeisekabel 9. Eine passende Öffnung in die Gummidichtungen schneiden. Die Dichtungen auf die Kabel schieben. 10. Die Enden des Kabels wie in der Abbildung gezeigt vorbereiten. Wenn Sie Alumi- niumkabel verwenden, versehen Sie den abisolierten Teil mit Kontaktfett, bevor Sie das Kabel an den Frequenzumrichter anschließen.
  • Seite 81 Elektrische Installation 81 Bremswiderstandskabel (falls verwendet) 13. Baugrößen R0…R2: Bringen Sie die Erdungsschellenschiene für das Bremswi- derstandskabel (mit den Befestigungsschrauben in einem Kunststoffbeutel im Lie- ferumfang enthalten) auf der Erdungsschellenschiene für die Leistungskabel an. R0…R2 14. Wiederholen Sie die Schritte für das Bremswiderstandskabel.
  • Seite 82 82 Elektrische Installation 15. Schließen Sie das Kabel wie das Motorkabel in Schritt an. Führen Sie eine 360- Grad-Erdung des Schirms durch (15a). Schließen Sie den verdrillten Schirm an die Erdungsklemme (15b) und die Leiter an die Klemmen R+ und R- (15c) an und ziehen Sie die Schrauben mit dem unter der Abbildung angegebenen Anzugsmo- ment fest.
  • Seite 83 Elektrische Installation 83 17. Ziehen Sie die bisher nicht verwendeten Gummi-Kabeldurchführungen durch die Öffnungen der Kabeldurchführungsplatte, außer Sie führen weiterhin die Installa- tion der Steuerkabel durch. R0…R2 18. Die Kabel außerhalb der Einheit mechanisch sichern. 19. Die Motorkabelschirme motorseitig an Erde/PE anschließen. Für minimale HF- Störungen muss der Motorkabelschirm an der Eingangsverschraubung des Motorklemmenkastens mit einer 360-Grad-Erdung versehen werden,...

  • Seite 84: Vorgehensweise Beim Anschluss, Baugröße R5

    84 Elektrische Installation  Vorgehensweise beim Anschluss, Baugröße R5 Vorbereitung des Frequenzumrichters und der Kabel WARNUNG! Wenn der Frequenzumrichter an ein IT- (ungeerdetes) oder ein asymmetrisch geerdetes TN-Netz angeschlossen wird, stellen Sie sicher, dass der EMV-Filter getrennt ist. Siehe Seite 73. 1.
  • Seite 85 Elektrische Installation 85 3. Schneiden Sie passende Öffnungen in die Gummi-Kabeldurchführungen. Schie- ben Sie die Dichtungen auf die Kabel. Die Enden der Kabel, wie in der Abbildung gezeigt, vorbereiten. Wenn Sie Aluminiumkabel verwenden, versehen Sie den abisolierten Teil mit Kontaktfett, bevor Sie das Kabel an den Frequenzumrichter anschließen.
  • Seite 86 86 Elektrische Installation Anschluss der Kabel 4. Motorkabel anschließen: • Die blanken Kabelschirme 360 Grad unter den Kabelerdungsschellen erden (4a). • Den verdrillten Schirm des Kabels an die PE-Klemme anschließen (4b). • Die Phasenleiter des Kabels an die Klemmen T1/U, T2/V und T3/W anschlie- ßen (4c).
  • Seite 87 Elektrische Installation 87 10. Die Motorkabelschirme motorseitig an Erde/PE anschließen. Für minimale HF- Störungen muss der Motorkabelschirm an der Eingangsverschraubung des Motorklemmenkastens mit einer 360-Grad-Erdung versehen werden,...

  • Seite 88: Vorgehensweise Beim Anschluss, Baugrößen R6

    88 Elektrische Installation  Vorgehensweise beim Anschluss, Baugrößen R6...R9 WARNUNG! Wenn der Frequenzumrichter an ein IT- (ungeerdetes) oder ein asymmetrisch geerdetes TN-Netz angeschlossen wird, stellen Sie sicher, dass der EMV-Filter getrennt ist. Siehe Seite 73. 1. Den Restspannungs-Warnaufkleber in der erforderlichen lokalen Sprache neben der Regelungseinheit anbringen.

  • Seite 89: Motorkabel

    Elektrische Installation 89 Motorkabel 6. Eine passende Öffnung in die Gummidichtungen schneiden. Die Dichtungen auf die Kabel schieben. 7. Die Enden des Leistungskabels und des Motorkabels wie in der Abbildung gezeigt vorbereiten. Wenn Sie Aluminiumkabel verwenden, versehen Sie den abisolierten Teil mit Kontaktfett, bevor Sie das Kabel an den Frequenzumrichter anschließen.
  • Seite 90 90 Elektrische Installation Hinweis 1 für die Baugrößen R8…R9: Wenn Sie nur einen Leiter an den Anschluss anschließen, empfehlen wir, ihn unter der oberen Druckplatte zu befes- tigen. Hinweis 2 für die Baugrößen R8…R9: Die Anschlüsse sind abnehmbar, aber wir empfehlen, sie nicht abzunehmen. Falls doch, lösen und montieren Sie den Anschluss wie folgt: Klemmen L1, L2 und L3 •...
  • Seite 91 Elektrische Installation 91 10. Das Einspeisekabel, wie in Schritt beschrieben, anschließen. Die Klemmen L1, L2 und L3 verwenden. M5×25/35 Baugröße L1, L2, L3, T1/U, T2/V, T3/W lbf·ft) lbf·ft) 22,1 29,5 29,5 51,6 11. Baugrößen R8…R9: Wenn Sie Parallelkabel verlegen, installieren Sie die zweite Erdungsschellenschiene für die parallelen Leistungskabel (11a).

  • Seite 92: Dc-Anschluss

    DC-Anschluss Die Klemmen UDC+ und UDC- (standardmäßig in den Baugrößen R5…R9) werden für externe Brems-Chopper verwendet. Anschluss der Steuerkabel Standard-E/A- Anschlüsse des ABB Standardmakros siehe Abschnitt Standard-E/A- auf Seite 93. Informationen zu weiteren Makros Anschlussplan (ABB Standardmakro) siehe ACS580 firmware manual (3AXD50000016097 [Englisch]).

  • Seite 93: Standard-E/A-Anschlussplan (Abb Standardmakro)

    Elektrische Installation 93  Standard-E/A-Anschlussplan (ABB Standardmakro) AI1 U/I Auswahl Strom/Spannung für AI1: AI2 U/I Auswahl Strom/Spannung für AI2: Referenzspannungs- und Analogeingänge und -ausgänge Schirm des Signalkabels Ausgangsfrequenz/Drehz.-Sollwert: 0…10 V 1…10 AGND Masse Analogeingangskreis kOhm +10V Referenzspannung 10 V DC...
  • Seite 94 94 Elektrische Installation Hinweise: Strom [0(4)…20 mA, R = 100 Ohm] oder Spannung [0(2)…10 V, R > 200 kOhm] Eingangs- auswahl mit Steckbrücke S1. Eine Einstellungsänderung erfordert die Änderung des entspre- chenden Parameters. Strom [0(4)…20 mA, R = 100 Ohm] oder Spannung [0(2)…10 V, R >...
  • Seite 95 Elektrische Installation 95 Schalter Schalter Beschreibung Positionsmessung Legt fest, ob Analogeingang AI1 als Strom- Spannung (U) oder Spannungseingang verwendet wird. (Standard) (AI1) Strom (I) Legt fest, ob Analogeingang AI2 als Strom- Spannung (U) oder Spannungseingang verwendet wird. (AI2) Strom (I) (Standard) Legt fest, ob Analogausgang AO1 als Strom (I) (Standard) Strom- oder Spannungsausgang verwen-...
  • Seite 96 96 Elektrische Installation PNP-Konfiguration für Digitaleingänge Interne und externe +24-V-Einspeiseanschlüsse für PNP-Konfiguration sind in der folgenden Abbildung dargestellt. Interne +24-V-Spannungsversorgung Externe +24-V-Spannungsversorgung PNP-Anschluss (Quelle) PNP-Anschluss (Quelle) X2 & X3 X2 & X3 10 +24V 10 +24V 11 DGND 11 DGND 0 V DC 12 DCOM 12 DCOM...
  • Seite 97 Elektrische Installation 97 Anschluss, um 0…10 V von Analogausgang 2 (AO2) zu erhalten Um 0…10 V von Analogausgang AO2 zu erhalten, einen 500-Ohm-Widerstand (oder zwei 1-kOhm-Widerstände parallel) zwischen Analogausgang 2 AO2 und gemeinsame Masse AGND Analogausgang schalten. Beispiele sind in der Abbildung unten dargestellt. Analogausgang 2.
  • Seite 98 98 Elektrische Installation Anschlussbeispiele eines 2-Leiter-Sensors Hand/Auto, Hand/PID und PID-Makros (siehe ACS580 firmware manual (3AXD50000016097 [Englisch])) verwenden Analogeingang 2 (AI2). In den Makro- Anschlussplänen auf dieser und der nächsten Seite wird ein extern gespeister Sen- sor verwendet (Anschlüsse nicht gezeigt). Die folgenden Abbildungen sind Beispiele für Anschlüsse unter Verwendung eines 2-Leiter- oder 3-Leiter-Sensors/Gebers, die über den Hilfsspannungsausgang des Frequenzumrichters versorgt werden.
  • Seite 99 Elektrische Installation 99 DI6 als Frequenzeingang Wenn DI6 als Frequenzeingang verwendet wird, siehe ACS580 firmware manual (3AXD50000016097 [Englisch]) für die korrekte Parametereinstellung. AI1 und AI2 als Pt100-, Pt1000-, Ni1000-, KTY83- und KTY84-Sensoreingänge (X1) Ein, zwei oder drei Pt100-Sensoren, ein, zwei oder drei Pt1000-Sensoren oder ein Ni1000-, ein KTY83- oder KTY84-Sensor für die Motortemperaturmessung können wie unten gezeigt zwischen Analogeingang und -ausgang angeschlossen werden.

  • Seite 100: Vorgehensweise Beim Anschluss Der Steuerkabel, Baugrößen R0

    100 Elektrische Installation Sicher abgeschaltetes Drehmoment (STO) (X4) Zum Start des Frequenzumrichters müssen beide Verbindungen (+24 V DC an IN1 und +24 V DC an IN2) geschlossen sein. Der Klemmenblock besitzt standardmäßig Jumper, um den Stromkreis zu schließen. Entfernen Sie die Drahtbrücken, bevor Sie eine externe Safe Torque Off-Schaltung (Sicher abgeschaltetes Drehmoment) an den Frequenzumrichter anschließen.
  • Seite 101 Elektrische Installation 101 Digitalsignale Die Abbildungen für Baugrößen R0…R2 (Seite 102), R3 (Seite 102), R5 (Seite 103) und R6…R7 (Seite 104) zeigen ein Beispiel für einen Kabelanschluss. Nehmen Sie die Anschlüsse entsprechend des benutzten Makros vor. 7. Schneiden Sie eine passende Öffnung in die Gummi-Kabeldurchführung und schieben Sie die Kabeldurchführung auf das Kabel.
  • Seite 102 102 Elektrische Installation R0…R2 R3: 0,5…0,6 Nm (0,4 lbf·ft) R0…R2: 0,5…0,6 Nm (0,4 lbf·ft)
  • Seite 103 Elektrische Installation 103 0,5…0,6 Nm (0,4 lbf·ft) 0,5…0,6 Nm (0,4 lbf·ft)
  • Seite 104 104 Elektrische Installation R6…R9 0,5...0,6 N·m (0,4 lbf·ft) 0,5…0,6 Nm (0,4 lbf·ft) M4×20...

  • Seite 105: Installation Von Optionalen Modulen

    Elektrische Installation 105 Installation von optionalen Modulen Hinweis: Zur Installation des Moduls FPBA 01 siehe Abschnitt FPBA-01 PROFIBUS auf Seite für geeignete Anschlusstypen. DP Adaptermodul-Stecker  Mechanische Installation von optionalen Modulen Verfügbare Steckplätze für jedes Modul siehe Abschnitt Übersicht der Leistungs- und auf Seite 29.
  • Seite 106 106 Elektrische Installation Optionssteckplatz 2 (E/A-Erweiterungsmodule) 3. Das optionale Modul vorsichtig in den Steckplatz auf der Regelungseinheit einste- cken. 4. Die Befestigungsschraube festziehen. 5. Die Erdungsschraube festziehen (GEHÄUSE). Hinweis: Die Schraube erdet das Modul. Sie ist für die Erfüllung der EMV-Anfor- derungen und für die einwandfreie Funktion des Moduls wichtig.
  • Seite 107 Elektrische Installation 107 Optionssteckplatz 1 (optionale Feldbus-Adaptermodule) 6. Das optionale Modul vorsichtig in den Steckplatz auf der Regelungseinheit einste- cken. 7. Die Befestigungsschraube festziehen (GEHÄUSE). Hinweis: Die Schraube sichert die Anschlüsse und erdet das Modul. Sie ist für die Erfüllung der EMV-Anforderungen und für die einwandfreie Funktion des Moduls wichtig.

  • Seite 108: Verdrahtung Der Module

    108 Elektrische Installation R6…R9  Verdrahtung der Module Siehe das Handbuch des optionalen Moduls zu spezifischen Anweisungen für die Installation und Verdrahtung.

  • Seite 109: Wiederanbringen Der Abdeckungen

    Elektrische Installation 109 Wiederanbringen der Abdeckungen  Wiederanbringen der Abdeckung, Baugrößen R0…R3 1. Die Abdeckung wie folgt wieder anbringen: Die Halterungen oben an der Abde- ckung in ihre Führung am Gehäuse setzen (1a) und dann die Abdeckung mit Druck aufsetzen (1b). 2.

  • Seite 110: Wiederanbringen Der Abdeckung, Baugröße R5

    110 Elektrische Installation  Wiederanbringen der Abdeckung, Baugröße R5 1. Die Abdeckungen des Kabelanschlusskastens wieder installieren. 2. Die zwei Halteschrauben mit einem Schraubendreher festziehen. 3. Die Modulabdeckung wieder installieren. Die Halterungen oben an der Abde- ckung in ihre Führung am Gehäuse setzen und dann die Abdeckung mit Druck aufsetzen.

  • Seite 111: Wiederanbringen Der Seitenverkleidungen Und Abdeckungen, Baugröße R6

    Elektrische Installation 111  Wiederanbringen der Seitenverkleidungen und Abdeckungen, Bau- größe R6…R9 1. Die Seitenverkleidungen des Kabelanschlusskastens wieder anbringen. Die Hal- teschrauben mit einem Schraubendreher festziehen. 2. Die Abdeckung des Kabelanschlusskastens von unten auf das Modul schieben, bis sie einrastet. 3.

  • Seite 112: Anschluss Eines Pc

    112 Elektrische Installation Anschluss eines PC Zum Anschluss eines PCs an den Frequenzumrichter benötigen Sie ein Komfort- Bedienpanel. Einen PC mit einem USB-Datenkabel (USB Typ A <-> USB Typ Mini-B) wie folgt an den Frequenzumrichter anschließen: 1. Die Abdeckung des USB-Anschlusses nach oben schieben. 2.

  • Seite 113: Installations-Checkliste

    Installations-Checkliste 113 Installations-Checkliste Inhalt des Kapitels Dieses Kapitel enthält eine Installations-Checkliste, die Sie vor Inbetriebnahme des Frequenzumrichters durchgehen müssen. Warnungen WARNUNG! Befolgen Sie die Anweisungen in Kapitel Sicherheitsvorschriften auf Seite 11. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen führen, oder Schäden an den Geräten verursachen. Checkliste Führen Sie die in Abschnitt Sicherheitsvorkehrungen vor dem Arbeiten an der Elektrik...
  • Seite 114 114 Installations-Checkliste Prüfen... Wenn der Frequenzumrichter über ein Jahr nicht in Betrieb war: Die Elektrolyt-Kondensa- toren im DC-Zwischenkreis sind nachformiert worden. Siehe Abschnitt Kondensatoren auf Seite 124. Es ist ein ausreichend bemessener Schutzleiter (Erdung) zwischen dem Frequenzum- richter und dem Schaltschrank bzw. der Spannungsverteilung vorhanden. Es ist ein ausreichend bemessener Schutzleiter (Erdung) zwischen dem Motor und dem Frequenzumrichter vorhanden.

  • Seite 115: Wartung Und Hardware-Diagnose

    Kunde selbst durchführen kann. Die empfohlenen Wartungsintervalle und der Austausch von Komponenten hängen von spezifischen Betriebs- und Umgebungsbedingungen ab. ABB empfiehlt jährliche Überprüfungen des Frequenzumrichters, um höchste Zuverlässigkeit und optimale Leistung zu gewährleisten. Weitere Informationen zur Wartung erhalten Sie von Ihrer ABB-Vertretung.

  • Seite 116: Intervalle Für Die Vorbeugende Wartung

    Intervalle für die vorbeugende Wartung In der folgenden Tabelle sind die Intervalle für vorbeugende Wartungsarbeiten aufgeführt, die der Kunde selbst durchführen darf. Für andere Wartungsarbeiten wenden Sie sich an die ABB-Vertretung oder sehen Sie im vollständigen Wartungsplan im Internet nach. Jahre nach Inbetriebnahme Wartungsaufgabe/-bauteil 9 10 11 12 …...

  • Seite 117: Kühlkörper

    Zur Erhaltung der optimalen Leistung und Zuverlässigkeit des Frequenzumrichters warten Sie den Frequenzumrichter jährlich. Für den Austausch alternder Komponenten wenden Sie sich mindestens einmal in drei Jahren an Ihre ABB-Vertretung. Hinweis: Die empfohlenen Wartungsintervalle und der Austausch von Komponenten hängen von spezifischen Betriebs- und Umgebungsbedingungen ab.

  • Seite 118: Lüfter

    Betriebszeit des Kühllüfters an. Den Zähler nach einem Lüfteraustausch zurücksetzen. Bei einem drehzahlgeregelten Lüfter entspricht die Drehzahl des Lüfters den Kühlan- forderungen. Dadurch wird die Lebensdauer des Lüfters erhöht. Ersatzlüfter sind bei ABB erhältlich. Verwenden Sie nur von ABB vorgeschriebene Ersatzteile.  Austausch des Lüfters, Baugrößen R0...R3...
  • Seite 119 Wartung und Hardware- Diagnose 119 2. Die Lüftereinheit des Frequenzumrichter z. B. mit einem Schraubendreher aus der Halterung lösen (2a) und herausziehen (2b). R1…R2 R1…R2 3. Die Lüfterbaugruppe in umgekehrter Reihenfolge installieren.

  • Seite 120: Austausch Des Lüfters, Baugröße R5

    120 Wartung und Hardware- Diagnose  Austausch des Lüfters, Baugröße R5 WARNUNG! Befolgen Sie die Anweisungen in Kapitel Sicherheitsvorschriften auf Seite 11. Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen, tödlichen Unfällen oder Schäden an der Einrichtung führen. 1. Den Frequenzumrichter/Antrieb stoppen und vom Netz trennen. Fünf Minuten warten und dann durch Messung sicherstellen, dass keine Spannung anliegt.

  • Seite 121: Austausch Des Hauptlüfters, Baugrößen R6

    Wartung und Hardware- Diagnose 121  Austausch des Hauptlüfters, Baugrößen R6...R8 WARNUNG! Befolgen Sie die Anweisungen in Kapitel Sicherheitsvorschriften auf Seite 11. Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen, tödlichen Unfällen oder Schäden an der Einrichtung führen. 1. Den Frequenzumrichter/Antrieb stoppen und vom Netz trennen. Fünf Minuten warten und dann durch Messung sicherstellen, dass keine Spannung anliegt.

  • Seite 122: Austausch Der Hauptlüfter, Baugröße R9

    122 Wartung und Hardware- Diagnose  Austausch der Hauptlüfter, Baugröße R9 WARNUNG! Befolgen Sie die Anweisungen in Kapitel Sicherheitsvorschriften auf Seite 11. Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen, tödlichen Unfällen oder Schäden an der Einrichtung führen. 1. Den Frequenzumrichter/Antrieb stoppen und vom Netz trennen. Fünf Minuten warten und dann durch Messung sicherstellen, dass keine Spannung anliegt.

  • Seite 123: Austausch Des Hilfslüfters, Baugrößen R6

    Wartung und Hardware- Diagnose 123  Austausch des Hilfslüfters, Baugrößen R6...R8 WARNUNG! Befolgen Sie die Anweisungen in Kapitel Sicherheitsvorschriften auf Seite 11. Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen, tödlichen Unfällen oder Schäden an der Einrichtung führen. 1. Den Frequenzumrichter/Antrieb stoppen und vom Netz trennen. Fünf Minuten warten und dann durch Messung sicherstellen, dass keine Spannung anliegt.

  • Seite 124: Kondensatoren

    Einem Kondensatorausfall folgt meist eine Beschädigung des Frequenzumrichters und ein Eingangssicherungsfall oder eine Störungsabschaltung. Bei einem vermute- ten Kondensatorausfall wenden Sie sich bitte an Ihre ABB-Vertretung. Ersatzteile sind bei ABB erhältlich. Verwenden Sie nur von ABB zugelassene Ersatzteile.  Formieren der Kondensatoren Die Kondensatoren müssen formiert werden, wenn der Frequenzumrichter für min-...

  • Seite 125: Bedienpanel

    Wartung und Hardware- Diagnose 125 Bedienpanel  Reinigung des Bedienpanels Verwenden Sie zum Reinigen des Bedienpanels ein weiches, feuchtes Tuch. Vermei- den Sie scharfe Scheuermittel, die das Fenster der LCD-Anzeige zerkratzen könnten.  Austausch der Batterie des Bedienpanels Eine Batterie wird nur in Bedienpanels mit Uhrfunktion verwendet. Die Batterie versorgt die Uhr bei Unterbrechung der Spannungsversorgung.

  • Seite 126: Leds

    126 Wartung und Hardware- Diagnose LEDs  Frequenzumrichter-LEDs Auf der Vorderseite des Frequenzumrichter sind eine grüne (POWER) und eine rote LED (FAULT). Sie sind durch die Abdeckung sichtbar, werden aber abgedeckt, wenn ein Bedienpanel am Frequenzumrichter befestigt ist. In der folgenden Tabelle werden die LED-Anzeigen des Frequenzumrichters erläutert.

  • Seite 127: Bedienpanel-Leds

    Wartung und Hardware- Diagnose 127  Bedienpanel-LEDs Das Komfort-Bedienpanel hat eine LED. In der folgenden Tabelle werden die LED- Anzeigen des Bedienpanels erläutert. Weitere Informationen enthält das Handbuch ACS-AP-x assistant control panels user’s manual (3AUA0000085685 [Englisch]). Bedienpanel-LED am linken Rand des Bedienpanels LED aus LED leuchtet ständig LED blinkt/flimmert...
  • Seite 128 128 Wartung und Hardware- Diagnose...

  • Seite 129: Technische Daten

    Technische Daten 129 Technische Daten Inhalt des Kapitels Dieses Kapitel enthält die technischen Spezifikationen des Frequenzumrichters, d.h. die Nenndaten, Größen, technischen Anforderungen und Bedingungen zur Erfüllung der Anforderungen für CE-, UL- und andere geltende Kennzeichnungen.

  • Seite 130: Nenndaten

    130 Technische Daten Nenndaten  IEC-Nenndaten Ein- Max. Ausgangsnenndaten Bau- gangs- Strom ACS580 größe Normalbetrieb Leichter Überlastbetrieb nenn- -01- Überlastbetrieb strom = 400 V (380…415 V) 3-phasig U 02A6-4 0,75 0,75 0,55 03A3-4 0,75 04A0-4 05A6-4 07A2-4 10,1 09A4-4 13,0 12A6-4 12,6 14,1...

  • Seite 131: Nema-Kenndaten

    Technische Daten 131  NEMA-Kenndaten Ein- Ausgangsnenndaten Bau- gangs- ACS580 größe Normalbetrieb Überlast- nenn- -01- betrieb strom = 460 V (440…480 V) 3-phasig U 02A6-4 0,75 03A3-4 04A0-4 05A6-4 07A2-4 09A4-4 12A6-4 11,0 11,0 017A-4 14,0 14,0 10,0 11,0 025A-4 21,0 21,0 15,0...

  • Seite 132: Leistungsangaben

    . Für die Baugrößen R5...R9 gelten die Nenndaten für eine Umgebungstemperatur von 40°C (104 °F) für I . Bei höheren Temperaturen ist Leistungsminderung erforderlich. Das Dimensionierungsprogramm DriveSize von ABB wird für die Auswahl des Fre- quenzumrichters, des Motors und der Getriebekombination empfohlen. Leistungsminderung Die Lastkapazität (I ;...

  • Seite 133: Leistungsminderung In Abhängigkeit Von Der Umgebungstemperatur, Ip21

    Technische Daten 133  Leistungsminderung in Abhängigkeit von der Umgebungstempera- tur, IP21 Baugröße Temperatur- bereich R0…R3 bis +50 °C Keine Leistungsminderung bis +122 °F R5…R9 bis +40 °C Keine Leistungsminderung bis +104 °F +40…+50 °C Leistungsminderung um 1 % für jeden +104…+122 °F zusätzlichen 1 °C (1,8 °F) Der Ausgangsstrom wird errechnet, indem der in der Tabelle angeführte Stromwert...

  • Seite 134: Leistungsminderung In Abhängigkeit Von Der Umgebungstemperatur, Ip55

    134 Technische Daten  Leistungsminderung in Abhängigkeit von der Umgebungstempera- tur, IP55 IP55 (UL Typ 12) Frequenzumrichter-Typen außer den in den folgenden Über- schriften genannten Typen Im Temperaturbereich +40…50 °C (+104…122 °F) muss der Ausgangsstrom um 1 % pro 1 °C (1,8 °F) höherer Temperatur wie folgt reduziert werden: Der Ausgangsstrom kann durch Multiplikation des in der Nenndaten-Tabelle angegebenen Stroms mit dem Leistungsminderungsfaktor (k) berechnet werden: 1.00...

  • Seite 135: Ip55 (Ul-Typ 12) Typ -293A-4

    Technische Daten 135  IP55 (UL-Typ 12) Typ -293A-4 Im Temperaturbereich +40…50 °C (+104…122 °F) muss der Ausgangsstrom um 1 % pro 1 °C (1,8 °F) höherer Temperatur wie folgt reduziert werden: Im Temperaturbe- reich +45…50 °C (+113…122 °F) muss der Ausgangsstrom um 1,5 % pro 1 °C (1,8 °F) höherer Temperatur reduziert werden.

  • Seite 136: Schaltfrequenz-Leistungsminderung

    136 Technische Daten  Schaltfrequenz-Leistungsminderung Der Ausgangsstrom wird errechnet, indem der in der Nennwertabelle angeführte Stromwert mit dem in folgenden Tabelle aufgeführten Leistungsminderungsfaktor multipliziert wird. Hinweis: Wenn Sie die Mindestschaltfrequenz mit Parameter 97,02 Minimale Schalt- frequenz ändern, reduzieren Sie die Leistung entsprechend der folgenden Tabelle. Die Änderung des Parameters 97,01 Schaltfrequenz-Sollwert erfordert keine Leis- tungsminderung.

  • Seite 137: Sicherungen (Iec)

    Technische Daten 137 Sicherungen (IEC) Die Sicherungen des Typs gG und uR oder aR für den Kurzschluss-Schutz des Netz- kabels oder Frequenzumrichters sind nachfolgend aufgelistet. Andere Sicherungsty- pen können für die Baugrößen R0 bis R3, R5 und R6 auch verwendet werden, wenn ihre Ansprechzeit ausreichend kurz ist.

  • Seite 138: Gg-Sicherungen

    0,5 Sekunden liegt. Befolgen Sie die örtlichen Vorschriften. Min. Kurz- Eingangs- gG (IEC 60269) schluss- strom ACS580 Nenn- Spannungs- ABB Typ IEC 60269 Strom -01- strom bereich Größe = 400 oder 460 V (380…415 V, 440…480 V) 3-phasig U...

  • Seite 139: Ur- Und Ar-Sicherungen

    Technische Daten 139  uR- und aR-Sicherungen Min. Kurz- Eingangs- uR oder aR schluss- strom ACS580 Nenn- Spannungs- Bussmann- IEC 60269 Strom -01- strom bereich Größe = 400 oder 460 V (380…415 V, 440…480 V) 3-phasig U 02A6-4 folgt 170M1561 03A3-4 folgt 170M1561...

  • Seite 140: Abmessungen, Gewichte Und Erforderliche Abstände

    140 Technische Daten Abmessungen, Gewichte und erforderliche Abstände Bau- Abmessungen und Gewichte größe IP21 / UL-Typ 1 Gewicht 14,9 23,0 45,0 55,0 70,0 98,0 3AXD00000586715.xls F Baugrößen mit integriertem Anschlusskasten Bau- Abmessungen und Gewichte größe IP55 / UL-Typ 12 Gewicht 3AXD00000586715.xls F...
  • Seite 141 Technische Daten 141 Symbole IP21 / UL-Typ 1 Höhe hinten ohne Kabelanschlusskasten Höhe vorne ohne Kabelanschlusskasten Höhe vorne mit Kabelanschlusskasten Höhe hinten mit Kabelanschlusskasten Breite Tiefe Bau- Freie Abstände größe Vertikale Vertikale Montageanordnung Horizontale Montageanordnung nebeneinander Montageanordnung Oben Unten Oben Unten Dazwi- Oben...

  • Seite 142: Verlustleistungen, Kühlung Und Geräuschdaten

    142 Technische Daten Verlustleistungen, Kühlung und Geräuschdaten Die Kühlluft strömt von unten nach oben. Die Tabelle enthält die Verlustleistung im Hauptstromkreis bei Nennlast und im Steuerkreis bei Minimallast (E/A, Optionen und Bedienpanel nicht verwendet) und Maximallast (alle Digitaleingänge und Relais im Status ON und Bedienpanel, Feldbus und Lüfter werden verwendet).

  • Seite 143: Klemmengrößen Und Kabeldurchmesser Für Leistungskabel

    Technische Daten 143 Klemmengrößen und Kabeldurchmesser für Leistungskabel Die Größen der Durchführungen der Einspeise-, Motor-, Widerstands- und DC-Kabel sowie die maximalen Kabelgrößen (pro Phase), Klemmschrauben und Anzugsmo- mente (T) sind nachfolgend angegeben. Bau- Kabeldurch- Klemmen L1, L2, L3, T1/U, T2/V, T3/W Erdungsklemmen führungen größe...

  • Seite 144: Klemmengrößen Und Kabeldurchmesser Für Steuersignalkabel

    144 Technische Daten Klemmengrößen und Kabeldurchmesser für Steuersignal- kabel Die Daten zu den Durchführungen, Kabelgrößen und Anzugsmomenten (T) für die Steuersignalkabel sind in der folgenden Tabelle angegeben. Bau- Kabeldurch- Steuerkabeleingänge und Klemmengrößen führungen größe Öffnungen Max. +24V, DCOM, DGND, EXT. 24V Klemmen DI, AI/O, Kabel- AGND, RO, STO...

  • Seite 145: Spezifikation Des Elektrischen Netzes

    Technische Daten 145 Spezifikation des elektrischen Netzes 380 … 480 V AC 3-phasig +10 %…-15 % Spannung (U Öffentliche Niederspannungsnetze. TN-Netze (geerdet), Netztyp IT-Netze (ungeerdet) und asymmetrisch geerdete TN- Netze. Siehe Abschnitt Prüfung der Kompatibilität mit IT- (ungeerdeten) und asymmetrisch geerdeten TN-Netzen auf Seite 73.
  • Seite 146 146 Technische Daten Empfohlene max. Funktionssicherheit und Motorkabellänge Der Frequenzumrichter ist für optimale Leistung unter Motorkabellänge Verwendung der folgenden maximalen Motorkabellängen ausgelegt. Hinweis: Leitungsgebundene Emissionen und Störab- strahlungen dieser Motorkabellängen erfüllen nicht die EMV-Anforderungen. Bau- Maximale Motorkabellänge, 4 kHz größe Skalarregelung Vektorregelung Standard-Frequenzumrichter, ohne externe Optionen...
  • Seite 147 Technische Daten 147 EMV-Kompatibilität und Motorkabellänge Zur Erfüllung der europäischen EMV-Richtlinie (Norm EN 61800-3) verwenden Sie die folgenden maximalen Motorkabellängen bei 4 kHz Schaltfrequenz. Bau- Maximale Motorkabellänge, 4 kHz größe EMV-Grenzwerte für Kategorie C2 Standard-Frequenzumrichter mit internem EMV-Filter. Siehe Hinweise 2, 3 und 5. EMV-Grenzwerte für Kategorie C3 Standard-Frequenzumrichter mit internem EMV-Filter.

  • Seite 148: Anschlussdaten Des Bremswiderstands

    IEC/EN 61800-5-1 und UL 508C bedingt kurzschlussfest. (IEC/EN 61800-5-1, IEC 60439-1, Informationen zur Auswahl geeigneter Sicherungen erhal- UL 508C) ten Sie von Ihrer ABB-Vertretung. Bedingter Bemessungs- kurzschlussstrom gemäß IEC 60439-1 Steueranschlussdaten Externe Spannungsversorgung Maximale Leistung: Baugrößen R0…R3: 25 W, 1,04 A bei 24 V AC/DC ±10 % mit einem optionalen Modul...
  • Seite 149 Technische Daten 149 250 V AC / 30 V DC, 2 A Relaisausgänge RO1…RO3 Klemmengröße: (Klemmen 19…27) Baugrößen R0…R3: 0,14…1,5 mm Baugrößen R5…R9: 0,14…2.5 mm Siehe Abschnitte Isolationsbereiche, R0…R3 (CCU-11): auf Seite Isolationsbereiche, R5…R9 (CCU-12): auf Seite 151. Strom-/Spannungseingangsmodus mit einem DIP-Schalter Analogeingänge AI1 und AI2 gewählt, siehe Seite 95.
  • Seite 150 150 Technische Daten Isolationsbereiche, R0…R3 (CCU-11): Bedienpanel-Port AI/AO Anschluss Leistungsteil 24 V STECKPLATZ1 STECKPLATZ3 STECKPLATZ2 E/A-Erweiterung Symbol Beschreibung Verstärkte Isolierung (IEC/EN 61800-5-1:2007) Funktionelle Isolierung (IEC/EN 61800-5-1:2007) Über 2000 m (6562 ft): Die Anschlüsse auf der Karte erfüllen die Anfor- derungen der "Protective Extra Low Voltage" (PELV) (EN 50178): Es besteht eine entsprechende Isolierung zwischen den Benutzeranschlüs- sen, die nur für ELV-Spannungen und Klemmen für höhere Spannungen (Relaisausgänge) geeignet sind.
  • Seite 151 Technische Daten 151 Isolationsbereiche, R5…R9 (CCU-12): STECKPLATZ 1 X1:1…3 X1:4…6 X1:7…8 Anschluss Leistungsteil 24 V X3:1…3 X3:4…6 STECKPLATZ 3 Ext. 24 V STECKPLATZ2 E/A-Erweiterung Bedienpanel-Port Symbol Beschreibung Verstärkte Isolierung (IEC/EN 61800-5-1:2007) Die Anschlüsse auf der Karte erfüllen die Anforderungen der "Protective Extra Low Voltage"...
  • Seite 152 152 Technische Daten Erdung der Baugrößen R0…R3 (CCU-11) Steckplatz 1 Steckplatz 2 AGND +10V AGND AGND X2 & X3 +24V DGND DCOM X6, X7, X8 RO1C RO1A RO1B RO2C RO2A RO2B RO3C RO3A RO3B DGND OUT1 OUT2 SGND Masse Jumper werksseitig installiert...
  • Seite 153 Technische Daten 153 Erdung der Baugrößen R5…R9 (CCU-12) Steckplatz 1 Steckplatz 2 AGND +10V AGND AGND X2 & X3 +24V DGND DCOM X6, X7, X8 RO1C RO1A RO1B RO2C RO2A RO2B RO3C RO3A RO3B DGND OUT1 OUT2 SGND 24VAC/DC-in 24VAC/DC+in Masse Jumper werksseitig installiert...

  • Seite 154: Hilfsspannungsversorgung - Leistungsverbrauch

    154 Technische Daten Hilfsspannungsversorgung - Leistungsverbrauch Maximaler externer Versorgungsstrom: Baugrößen R0…R3: 25 W, 1,04 A bei 24 V AC/DC (mit optionalen Modulen CMOD-01, CMOD-02) Baugrößen R5…R9: 36 W, 1,50 A bei 24 V AC/DC (Standard, Klemmen 40…41) Wirkungsgrad Ungefähr 98 % bei Nennleistung Schutzart IP21 (UL-Typ 1) IP55 (UL-Typ 12)

  • Seite 155: Verwendetes Material

    Technische Daten 155 Leitfähiger Staub nicht zulässig. Kontaminationsgrad (IEC 60721-3-3, Chemische Gase: Chemische Gase: Chemische Gase: IEC 60721-3-2, Klasse 3C2 Klasse 1C2 Klasse 2C2 IEC 60721-3-1) Feste Partikel: Feste Partikel: Feste Partikel: Klasse 3S2 Klasse 1S3 Klasse 2S2 70 bis 106 kPa 70 bis 106 kPa 60 bis 106 kPa Atmosphärischer Druck...

  • Seite 156: Anwendbare Normen

    Kunststoffteile mit einer entsprechenden Kennung versehen. Weitere Informationen zum Thema Umweltschutz und genaue Anweisungen für die Wiederverwertung erhalten Sie von Ihrer ABB-Vertretung. Die Verwertung nach Ende der Lebensdauer muss entsprechend den internationalen und länderspezifischen Vorschriften erfolgen. Anwendbare Normen Der Frequenzumrichter entspricht den folgenden Normen: Die Übereinstimmung mit der euro-...

  • Seite 157: Ce-Kennzeichnung

    Technische Daten 157 CE-Kennzeichnung Am Frequenzumrichter ist eine CE-Kennzeichnung angebracht, womit bestätigt wird, dass der Frequenzumrichter die Bestimmungen der europäischen Niederspannungs- richtlinie, der EMV-, RoHS- und WEEE-Richtlinie erfüllt. Mit der CE-Kennzeichnung wird außerdem bestätigt, dass der Frequenzumrichter im Hinblick auf die Sicherheits- funktionen (z.

  • Seite 158: Übereinstimmung Mit Der En 61800-3:2004 + A1:2012

    Umgebung vorgesehen sind.  Kategorie C1 Die Emissionsgrenzwerte werden unter folgenden Bedingungen eingehalten: 1. Der optionale EMV-Filter wird entsprechend der ABB-Dokumentation ausgewählt und wie im Handbuch des EMV-Filters beschrieben installiert. 2. Die Motor- und Steuerkabel werden gemäß Spezifikation in diesem Handbuch ausgewählt.

  • Seite 159: Kategorie C2

    Technische Daten 159  Kategorie C2 Die Emissionsgrenzwerte werden unter folgenden Bedingungen eingehalten: 1. Die Motor- und Steuerkabel werden gemäß Spezifikation in diesem Handbuch ausgewählt. 2. Der Frequenzumrichter wurde gemäß den Anweisungen in diesem Handbuch ins- talliert. 3. Die maximale Motorkabellänge bei 4 kHz Schaltfrequenz siehe Seite 146. WARNUNG! Der Frequenzumrichter kann bei Verwendung in Wohngebieten hoch- frequente Störungen verursachen.

  • Seite 160: Kategorie C4

    (Opfer) Geräte Geräte 2. Die Installation wird mit den Maßnahmen zur Unterdrückung von Störungen in einem EMV-Plan beschrieben. Eine Mustervorlage können Sie bei Ihrer ABB-Ver- tretung anfordern. 3. Die Motor- und Steuerkabel werden gemäß Spezifikation in diesem Handbuch ausgewählt. 4. Der Frequenzumrichter wurde gemäß den Anweisungen in diesem Handbuch ins- talliert.

  • Seite 161: Haftungsausschluss

    Technische Daten 161 Haftungsausschluss Der Hersteller ist nicht haftbar für ein Produkt, das (I) falsch instandgesetzt oder ver- ändert wurde; (II) das falscher oder unsachgemäßer Anwendung, Fahrlässigkeit oder Unfällen ausgesetzt war; (III) das unter Nichtbeachtung der Herstellervorschriften verwendet wurde; oder das (IV) aufgrund von normalem Verschleiß ausgefallen ist.
  • Seite 162 162 Technische Daten...

  • Seite 163: Maßzeichnungen

    Maßzeichnungen 163 Maßzeichnungen Inhalt des Kapitels Dieses Kapitel enthält Maßzeichnungen des ACS580. Die Abmessungen sind in Milli- metern und [Zoll] angegeben.

  • Seite 164: Baugröße R0, Ip21

    164 Maßzeichnungen Baugröße R0, IP21...

  • Seite 165: Baugröße R0, Ip55

    Maßzeichnungen 165 Baugröße R0, IP55...

  • Seite 166: Baugröße R1, Ip21

    166 Maßzeichnungen Baugröße R1, IP21...

  • Seite 167: Baugröße R1, Ip55

    Maßzeichnungen 167 Baugröße R1, IP55...

  • Seite 168: Baugröße R2, Ip21

    168 Maßzeichnungen Baugröße R2, IP21...

  • Seite 169: Baugröße R2, Ip55

    Maßzeichnungen 169 Baugröße R2, IP55...

  • Seite 170: Baugröße R3, Ip21

    170 Maßzeichnungen Baugröße R3, IP21...

  • Seite 171: Baugröße R3, Ip55

    Maßzeichnungen 171 Baugröße R3, IP55...

  • Seite 172: Baugröße R5, Ip21

    172 Maßzeichnungen Baugröße R5, IP21...

  • Seite 173: Baugröße R6, Ip21

    Maßzeichnungen 173 Baugröße R6, IP21...

  • Seite 174: Baugröße R6, Ip55

    174 Maßzeichnungen Baugröße R6, IP55...

  • Seite 175: Baugröße R7, Ip21

    Maßzeichnungen 175 Baugröße R7, IP21...

  • Seite 176: Baugröße R7, Ip55

    176 Maßzeichnungen Baugröße R7, IP55...

  • Seite 177: Baugröße R8, Ip21

    Maßzeichnungen 177 Baugröße R8, IP21...

  • Seite 178: Baugröße R8, Ip55

    178 Maßzeichnungen Baugröße R8, IP55...

  • Seite 179: Baugröße R9, Ip21

    Maßzeichnungen 179 Baugröße R9, IP21...

  • Seite 180: Baugröße R9, Ip55

    180 Maßzeichnungen Baugröße R9, IP55...

  • Seite 181: Widerstandsbremsung

    Widerstandsbremsung 181 Widerstandsbremsung Inhalt des Kapitels In diesem Kapitel werden die Auswahl des Bremswiderstands und der Kabel, der Schutz des Systems, der Anschluss des Bremswiderstands und die Freigabe der Widerstandsbremsung beschrieben. Funktionsprinzip und Hardware-Beschreibung Der Brems-Chopper verarbeitet die von einem bremsenden Motor erzeugte Energie. Der Brems-Chopper schaltet die Bremswiderstände immer dann auf den DC-Zwi- schenkreis, wenn die DC-Zwischenkreisspannung den vom Regelungsprogramm definierten Grenzwert übersteigt.

  • Seite 182: Widerstandsbremsung, Baugrößen R0

    182 Widerstandsbremsung Widerstandsbremsung, Baugrößen R0…R3  Planung des Widerstandsbremssystems Auswahl des Bremswiderstands Die Baugrößen R0…R3 verfügen standardmäßig über einen integrierten Brems- Chopper. Der Bremswiderstand ist mithilfe der Tabelle und Gleichungen in diesem Abschnitt auszuwählen. 1. Bestimmen Sie die erforderliche maximale Bremsleistung P für die Applika- Rmax tion.
  • Seite 183 Widerstandsbremsung 183 In der Tabelle sind Referenzwiderstandstypen für die maximale Bremsleistung aufge- führt. Referenzwiderstandstyp BRmax ACS580-01 Ohm Ohm Danotherm = 400 oder 460 V (380…415 V, 440…480 V) 3-phasig U 0246-4 CBH 360 C T 406 210R oder CAR 200 D T 406 210R...
  • Seite 184 Die maximale Länge des Widerstandskabels beträgt 10 m (33 ft). EMV-Konformität der kompletten Installation Hinweise: ABB kann nicht die Einhaltung der EMV-Anforderungen bei Verwendung externer benutzerspezifischer Bremswiderstände und Kabel bestätigen. Die Einhal- tung der EMV-Anforderungen der kompletten Installation muss vom Kunden sicher- gestellt werden.

  • Seite 185: Mechanische Installation

    Widerstandsbremsung 185 Schutz des Systems bei Störungen im Bremsstromkreis Schutz des Systems bei Kurzschlüssen in Kabel und Bremswiderstand Die Eingangssicherungen schützen auch das Kabel des Widerstandes, wenn es mit dem Einspeisekabel identisch ist. Schutz des Systems vor thermischer Überlastung Der Frequenzumrichter muss aus Sicherheitsgründen mit einem Netzschütz ausge- stattet werden.

  • Seite 186: Elektrische Installation

    186 Widerstandsbremsung  Elektrische Installation Isolation der Baugruppe prüfen Die in Abschnitt auf Seite vorge- Bremswiderstandseinheit Bremswiderstandseinheit gebenen Anweisungen müssen beachtet werden. Anschlussplan Siehe Abschnitt auf Seite 76. Anschlussplan Vorgehensweise bei Anschlussarbeiten Siehe Abschnitt auf Seite 81. Bremswiderstandskabel (falls verwendet) Den Thermoschalter des Bremswiderstands wie oben in Abschnitt Schutz des Sys- auf Seite...

  • Seite 187: Funktion "Sicher Abgeschaltetes Drehmoment

    Funktion "Sicher abgeschaltetes Drehmoment" 187 Funktion "Sicher abgeschal- tetes Drehmoment" Inhalt dieses Kapitels Dieses Kapitel enthält eine Beschreibung der Funktion "Sicher abgeschaltetes Drehmoment" (STO) des Frequenzumrichters sowie Anweisungen zur Verwendung der Funktion. Beschreibung Die Funktion "Sicher abgeschaltetes Drehmoment" kann beispielsweise verwendet werden, um Sicherheits- oder Überwachungsstromkreise einzurichten, die den Fre- quenzumrichter bei einer Gefahr stoppen.

  • Seite 188: Übereinstimmung Mit Der Europäischen Maschinenrichtlinie

    188 Funktion "Sicher abgeschaltetes Drehmoment" Die Funktion "Sicher abgeschaltetes Drehmoment" des Frequenzumrichters ent- spricht den folgenden Normen: Norm Name EN 60204-1:2006 + Sicherheit von Maschinen – Elektrische Ausrüstung von Maschinen AC:2010 – Teil 1: Allgemeine Anforderungen. IEC 61326-3-1:2008 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anfor- derungen –...

  • Seite 189: Anschlussprinzip

    Funktion "Sicher abgeschaltetes Drehmoment" 189 Anschlussprinzip  Anschluss mit interner 24VDC Spannungsversorgung Frequenzumrichter Regelungseinheit OUT1 + 24 V DC OUT2 + 24 V DC SGND UDC+ T1/U, Steuerungslogik T2/V, T3/W UDC-  Anschluss mit externer 24VDC Spannungsversorgung 24 V DC Frequenzumrichter Regelungseinheit OUT1...

  • Seite 190: Verdrahtungsbeispiele

    190 Funktion "Sicher abgeschaltetes Drehmoment" Verdrahtungsbeispiele Ein Verdrahtungsbeispiel eines Sicher abgeschalteten Drehmoments mit einer internen +24 V DC Spannungsversorgung ist in der folgenden Abbildung gezeigt. Fre- quenz- Sichere SPS richter OUT1 OUT2 36 SGND Sicherheitsrelais Ein Verdrahtungsbeispiel eines Sicher abgeschalteten Drehmoments mit einer externen +24 V DC Spannungsversorgung ist in der folgenden Abbildung gezeigt.

  • Seite 191: Sicherheitsschalter

    Funktion "Sicher abgeschaltetes Drehmoment" 191  Sicherheitsschalter In den oben abgebildeten Stromlaufplänen (Seite 190) hat der Sicherheitsschalter die Kennung (K). Dieser stellt eine Komponente genauso wie ein manuell bedienbarer Schalter, ein Notstopp-Drucktaster oder der Kontakt eines Sicherheitsrelais oder einer Sicherheits-SPS dar. •...

  • Seite 192: Inbetriebnahme Einschließlich Abnahmeprüfung

    192 Funktion "Sicher abgeschaltetes Drehmoment" Hinweis: Dieser Parameter beeinflusst nicht die Funktion von STO selbst. Die STO-Funktion ist unabhängig von der Einstellung dieses Parameters aktiv: Ein drehender Frequenzumrichter stoppt bei Deaktivierung eines oder beider STO- Signale und startet erst wieder neu, wenn beide STO-Signale und alle Störungen zurückgesetzt wurden.

  • Seite 193: Vorgehensweise Bei Der Abnahmeprüfung

    Funktion "Sicher abgeschaltetes Drehmoment" 193  Vorgehensweise bei der Abnahmeprüfung Nach der Verdrahtung der Funktion "Sicher abgeschaltetes Drehmoment" muss diese wie folgt überprüft werden. Maßnahme WARNUNG! Befolgen Sie die Sicherheitsvorschriften, Seite Die Nicht- beachtung dieser Anweisungen kann zu Verletzungen, tödlichen Unfällen oder Schäden an der Einrichtung führen.

  • Seite 194: Verwendung / Funktion

    194 Funktion "Sicher abgeschaltetes Drehmoment" Maßnahme Prüfen Sie die STO-Funktion bei drehendem Motor: • Starten Sie den Antrieb und stellen Sie sicher, dass der Motor läuft. • Öffnen Sie den STO-Schaltkreis. Der Motor sollte stoppen. Der Frequenzumrichter erzeugt eine Meldung, wenn der Status "Läuft" in Parameter 31.22 STO Anzeige Läuft/Stopp eingestellt wurde.
  • Seite 195 Funktion "Sicher abgeschaltetes Drehmoment" 195 WARNUNG! (Gilt nur für Permanentmagnetmotoren) Im Fall einer mehrfa- chen Störung der IGBT-Leistungshalbleiter kann das System ein Drehmo- ment erzeugen, das die Motorwelle bis zu maximal 180/p Grad unabhängig von der Aktivierung der Funktion "Sicher abgeschaltetes Drehmoment" dreht.

  • Seite 196: Wartung

    Die vom Frequenzumrichter generierten Anzeigen sowie eine Beschreibung der Vor- gehensweise, um Stör- und Warnanzeigen bei der externe Diagnose dem jeweiligen Ausgang an der Regelungseinheit zuzuordnen, können dem Fimware-Handbuch des Frequenzumrichters entnommen werden. Jeder Ausfall der Funktion "Sicher abgeschaltetes Drehmoment" muss ABB gemel- det werden.

  • Seite 197: Sicherheitsdaten

    Funktion "Sicher abgeschaltetes Drehmoment" 197 Sicherheitsdaten Die Sicherheitsdaten für die Funktion "Sicher abgeschaltetes Drehmoment" sind im Folgenden angegeben. Hinweis: Die Sicherheitsdaten sind für redundante Verwendung berechnet und gel- ten nicht, wenn nicht beide STO-Kanäle verwendet werden. Bau- IEC 61508 und IEC/EN 61800-5-2 größe (1/h) 2.68E-09...
  • Seite 198 198 Funktion "Sicher abgeschaltetes Drehmoment" • Die STO ist eine Sicherheitskomponente vom Typ A gemäß IEC 61508-2. • Relevante Fehlfunktionsarten: • Die STO spricht fälschlicherweise an (sichere Fehlfunktion) • Die STO-Funktion wird bei Anforderung nicht aktiviert. Ein Störungsausschluss der Fehlfunktionsart "Kurzschluss auf der Elektronik- karte"...

  • Seite 199: Abkürzungen

    Funktion "Sicher abgeschaltetes Drehmoment" 199  Abkürzungen Abk. Norm Beschreibung EN ISO 13849-1 Common Cause Failure (%) (Systematischer Mehrfachaus- fall (%)) EN ISO 13849-1 Diagnostic coverage (Diagnosedeckungsgrad) IEC 61508 Failure in time = Ausfallrate: 1E-9 Stunden IEC 61508 Hardware fault tolerance = Hardware-Fehlertoleranz MTTF EN ISO 13849-1 Mittlere Dauer bis zu einem gefährlichen Ausfall: Gesamt-...
  • Seite 200 200 Funktion "Sicher abgeschaltetes Drehmoment"...

  • Seite 201: Optionale E/A-Erweiterungsmodule

    Optionale E/A- Erweiterungsmodule 201 Optionale E/A- Erweiterungsmodule Inhalt dieses Kapitels Dieses Kapitel beschreibt die Installation und Inbetriebnahme der optionalen Multi- funktions-Erweiterungsmodule CMOD-01 und CMOD-01. Das Kapitel enthält auch die Diagnose wie die technischen Daten. Multifunktions-Erweiterungsmodul CMOD-01 (externe 24 V AC/DC und Digital-E/A) ...

  • Seite 202: Mechanische Installation

    202 Optionale E/A- Erweiterungsmodule pannungsversorgung nicht benötigen, müssen Sie sie nicht anschließen, da das Modul standardmäßig von der Regelungseinheit des Frequenzumrichters gespeist wird. Hinweis: Bei den Baugrößen R5…R9, benötigen Sie zur Verwendung der externen 24 V AC/DC-Versorgung kein Modul CMOD-01. Die externe Spannungsversorgung wird direkt an die Klemmen 40 und 41 der Regelungseinheit angeschlossen.

  • Seite 203: Elektrische Installation

    Optionale E/A- Erweiterungsmodule 203 Auspacken und Prüfen der Lieferung 1. Öffnen Sie die Optionspackung. 2. Das Paket muss folgenden Inhalt haben: • Multifunktions-Erweiterungsmodul CMOD-01 • Befestigungsschraube. 3. Prüfen Sie die Lieferung auf Anzeichen von Beschädigungen. Installation des Moduls Siehe Kapitel auf Seite 105.
  • Seite 204 204 Optionale E/A- Erweiterungsmodule Transistorausgang Kennzeichnung Beschreibung DO1 SRC Einspeiseeingang DO1 OUT Digital- oder Frequenzausgang DO1 SGND Erdpotential Externe Spannungsversorgung Die externe Spannungsversorgung ist nur erforderlich, wenn Sie eine externe Reser- vespannungsversorgung für die Regelungseinheit des Frequenzumrichters anschlie- ßen möchten. Hinweis: Nur bei den Baugrößen R0…R3 ist das Modul CMOD-01 (oder CMOD-02) zum Anschluss der externen Spannungsversorgung erforderlich, die Baugrößen R5…R9 verfügen hierfür über die Klemmen 40 und 41 auf der Regelungseinheit.

  • Seite 205: Inbetriebnahme

    Optionale E/A- Erweiterungsmodule 205 Anschlussbeispiel an den Digitalausgängen DO1 SRC 24 V DC DO1 OUT DO1 SGND CMOD-01 Anschlussbeispiel an den Frequenzausgängen DO1 SRC DO1 OUT DO1 SGND CMOD-01 Eine extern gespeiste Frequenzanzeige, die z. B. liefert: • eine 40 mA / 12 V DC-Spannungsversorgung für den Sensorkreis (CMOD-Frequenzaus- gang) Anschlussbeispiel für die externe Spannungsversorgung 24V AC/DC - in...
  • Seite 206 206 Optionale E/A- Erweiterungsmodule Es werden nun die Parameter des Erweiterungsmoduls in Parametergruppe 15 E/A-Erweiterungsmodul angezeigt. 3. Die Parameter des Erweiterungsmoduls auf entsprechende Werte einstellen. Im Folgenden sind Beispiele angegeben. Beispiel zur Parametereinstellung für einen Relaisausgang Dieses Beispiel zeigt die Parametereinstellung, damit Relaisausgang RO4 des Erweiterungsmoduls die umgekehrte Drehrichtung des Motors mit einer Verzögerung von einer Sekunde anzeigt.

  • Seite 207: Diagnose

    Optionale E/A- Erweiterungsmodule 207  Diagnose Stör- und Warnmeldungen Warnung A7AB Konfig.-Fehler E/A-Erweiterung, siehe ACS580 firmware manual. LEDs Das Erweiterungsmodul besitzt eine Diagnose-LED. Farbe Beschreibung Grün Das Erweiterungsmodul ist eingeschaltet.  Technische Daten Maßzeichnung: Die Abmessungen sind in Millimetern und [Zoll] angegeben.
  • Seite 208 208 Optionale E/A- Erweiterungsmodule Installation: Im Optionssteckplatz auf der Regelungseinheit des Frequenzumrichters Schutzart: IP20 Umgebungsbedingungen: Siehe die technischen Daten des Frequenzumrichters. Verpackung: Pappe Isolationsbereiche: CMOD-01 An STECKPLATZ2 des Frequenzumrichters 24 V angeschlossen Symbol Beschreibung Verstärkte Isolierung (IEC 61800-5-1:2007) Funktionelle Isolierung (IEC 61800-5-1:2007) Relaisausgänge (50…52, 53…55): •...

  • Seite 209: Multifunktions-Erweiterungsmodul Cmod-02 (Externe 24 V Ac/Dc Und Isolierte Ptc-Schnittstelle)

    Optionale E/A- Erweiterungsmodule 209 Externe Spannungsversorgung (40...41): • Leiterquerschnitt max. 1,5 mm • 24 V AC / V DC ±10 % (GND, Benutzerpotential) • Maximaler Stromverbrauch: 25 W, 1,0 A bei 24 V DC Multifunktions-Erweiterungsmodul CMOD-02 (externe 24 V AC/DC und isolierte PTC-Schnittstelle) ...

  • Seite 210: Mechanische Installation

    210 Optionale E/A- Erweiterungsmodule Aufbau Bauteil Beschreibung Zusätzliche Informationen Erdungsschraube Seite Bohrung für die Befestigungsschraube Seite Klemmenblock mit 2 Pins für den Anschluss des Motor- Seite Thermistors Klemmenblock mit 2 Pins für Relaisausgang Seite Klemmenblock mit 2 Pins für externe Spannungsversorgung Seite Diagnose-LED Seite...

  • Seite 211: Elektrische Installation

    Optionale E/A- Erweiterungsmodule 211 Auspacken und Prüfen der Lieferung 1. Öffnen Sie die Optionspackung. 2. Das Paket muss folgenden Inhalt haben: • Multifunktions-Erweiterungsmodul CMOD-02 • Befestigungsschraube 3. Prüfen Sie die Lieferung auf Anzeichen von Beschädigungen. Installation des Moduls Siehe Kapitel auf Seite 105.
  • Seite 212 212 Optionale E/A- Erweiterungsmodule Externe Spannungsversorgung Die externe Spannungsversorgung ist nur erforderlich, wenn Sie eine externe Reser- vespannungsversorgung für die Regelungseinheit des Frequenzumrichters anschlie- ßen möchten. Hinweis: Nur bei den Baugrößen R0…R3 ist das Modul CMOD-01 (oder CMOD-02) zum Anschluss der externen Spannungsversorgung erforderlich, die Baugrößen R5…R9 verfügen hierfür über die Klemmen 40 und 41 auf der Regelungseinheit.

  • Seite 213: Inbetriebnahme

    Optionale E/A- Erweiterungsmodule 213 Anschlussbeispiel an den Relaisausgängen CMOD-02 RO PTC C PTC B OUT1 OUT2 SGND Anschlussbeispiel für die Spannungsversorgung 24V AC/DC - in 24V AC/DC + in CMOD-02 Externe Spannungsversorgung, 24 V AC/DC  Inbetriebnahme Einstellung der Parameter 1.

  • Seite 214: Diagnose

    214 Optionale E/A- Erweiterungsmodule  Diagnose Stör- und Warnmeldungen Warnung A7AB Konfig.-Fehler E/A-Erweiterung, siehe ACS580 firmware manual. LEDs Das Erweiterungsmodul besitzt eine Diagnose-LED. Farbe Beschreibung Grün Das Erweiterungsmodul ist eingeschaltet.

  • Seite 215: Technische Daten

    Optionale E/A- Erweiterungsmodule 215  Technische Daten Maßzeichnung: Die Abmessungen sind in Millimetern und [Zoll] angegeben. Installation: Im Optionssteckplatz auf der Regelungseinheit des Frequenzumrichters Schutzart: IP20 Umgebungsbedingungen: Siehe die technischen Daten des Frequenzumrichters. Verpackung: Pappe...
  • Seite 216 216 Optionale E/A- Erweiterungsmodule Isolationsbereiche: CMOD-02 An STECKPLATZ2 des Frequenzumrichters 24 V RO PTC B angeschlossen Symbol Beschreibung Verstärkte Isolation (IEC 61800-5-1:2007) Funktionelle Isolation (IEC 61800-5-1:2007) Motor-Thermistoranschluss (60...61): • Leiterquerschnitt max. 1,5 mm • Unterstützte Normen: DIN 44081 und DIN 44082 •...

  • Seite 217: Ergänzende Informationen

    Ergänzende Informationen Anfragen zum Produkt und zum Service Wenden Sie sich mit Anfragen zum Produkt unter Angabe des Typenschlüssels und der Seriennummer des Geräts an Ihre ABB-Vertretung. Eine Liste der ABB Verkaufs, Support- und Service-Adressen finden Sie im Internet unter www.abb.com/searchchannels.
  • Seite 218 Kontakt www.abb.com/drives www.abb.com/drivespartners 3AXD50000019739 Rev. C (DE) 21.10.2014 3AXD50000019739C...
