Leistungsminderung In Abhängigkeit Von Der Umgebungstemperatur, Ip21 (Ul Typ 12) - ABB ACS580-01 Hardwarehandbuch

160 Technische Daten


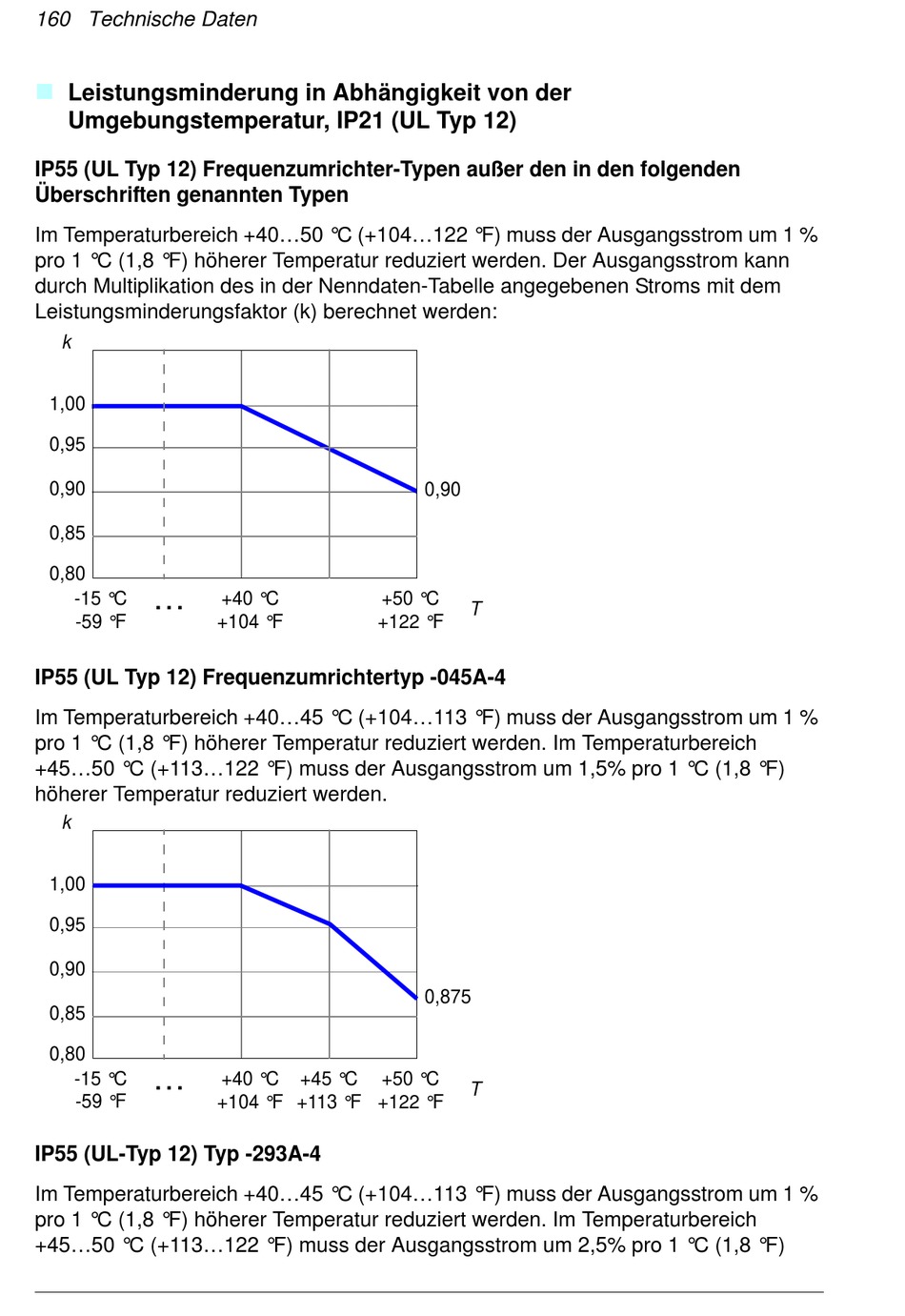

Leistungsminderung in Abhängigkeit von der
Umgebungstemperatur, IP21 (UL Typ 12)
IP55 (UL Typ 12) Frequenzumrichter-Typen außer den in den folgenden
Überschriften genannten Typen
Im Temperaturbereich +40...50 °C (+104...122 °F) muss der Ausgangsstrom um 1 %
pro 1 °C (1,8 °F) höherer Temperatur reduziert werden. Der Ausgangsstrom kann
durch Multiplikation des in der Nenndaten-Tabelle angegebenen Stroms mit dem
Leistungsminderungsfaktor (k) berechnet werden:
k
1,00
0,95
0,90
0,85
0,80
...
-15 °C
-59 °F
IP55 (UL Typ 12) Frequenzumrichtertyp -045A-4
Im Temperaturbereich +40...45 °C (+104...113 °F) muss der Ausgangsstrom um 1 %
pro 1 °C (1,8 °F) höherer Temperatur reduziert werden. Im Temperaturbereich
+45...50 °C (+113...122 °F) muss der Ausgangsstrom um 1,5% pro 1 °C (1,8 °F)
höherer Temperatur reduziert werden.
k
1,00
0,95
0,90
0,85
0,80
...
-15 °C
-59 °F
IP55 (UL-Typ 12) Typ -293A-4
Im Temperaturbereich +40...45 °C (+104...113 °F) muss der Ausgangsstrom um 1 %
pro 1 °C (1,8 °F) höherer Temperatur reduziert werden. Im Temperaturbereich
+45...50 °C (+113...122 °F) muss der Ausgangsstrom um 2,5% pro 1 °C (1,8 °F)
+40 °C +50 °C
+104 °F +122 °F
+40 °C +45 °C +50 °C
+104 °F +113 °F +122 °F
0,90
T
0,875
T
