58 Mechanische Installation


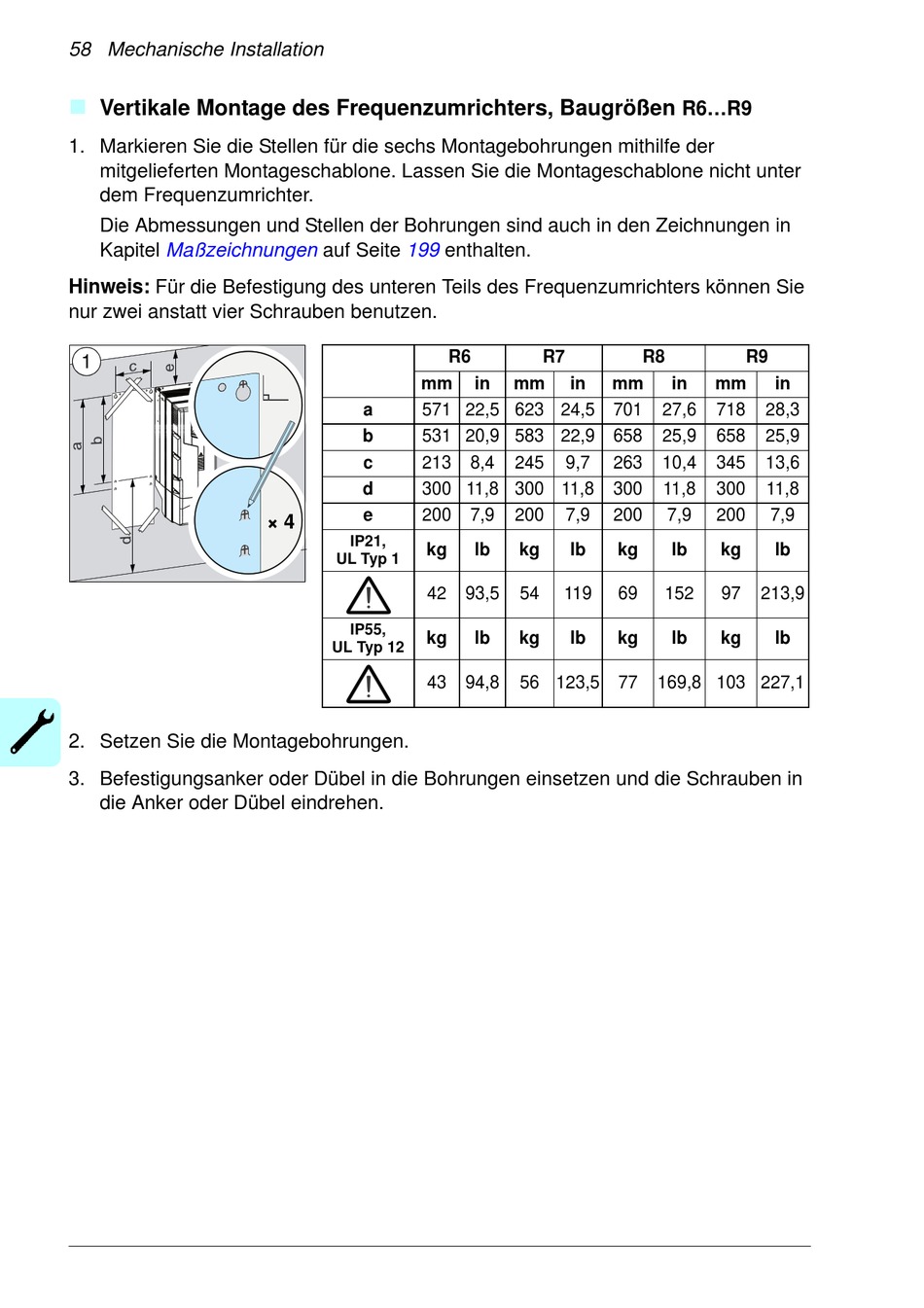

Vertikale Montage des Frequenzumrichters, Baugrößen
1. Markieren Sie die Stellen für die sechs Montagebohrungen mithilfe der
mitgelieferten Montageschablone. Lassen Sie die Montageschablone nicht unter
dem Frequenzumrichter.
Die Abmessungen und Stellen der Bohrungen sind auch in den Zeichnungen in
Kapitel Maßzeichnungen
Hinweis: Für die Befestigung des unteren Teils des Frequenzumrichters können Sie
nur zwei anstatt vier Schrauben benutzen.
1
c
2. Setzen Sie die Montagebohrungen.
3. Befestigungsanker oder Dübel in die Bohrungen einsetzen und die Schrauben in
die Anker oder Dübel eindrehen.
auf Seite 199
mm
a 571 22,5 623 24,5 701
b 531 20,9 583 22,9 658
c 213
d 300 11,8 300 11,8
e 200
× 4
IP21,
kg
UL Typ 1
42
IP55,
kg
UL Typ 12
43
enthalten.
R6 R7
in mm in mm
8,4 245 9,7 263
300
7,9 200 7,9 200
lb kg lb kg
93,5 54 119 69
lb kg lb kg
94,8 56 123,5 77
R6...R9
R8 R9
in mm in
27,6 718 28,3
25,9 658 25,9
10,4 345 13,6
11,8 300 11,8
7,9 200 7,9
lb kg lb
152 97 213,9
lb kg lb
169,8 103 227,1
