Verlegung der Kabel



Allgemeine Regeln

Das Motorkabel ist getrennt von anderen Kabeln zu verlegen. Die Motorkabel von
mehreren Frequenzumrichtern können parallel nebeneinander verlaufen. Die Motor-,
Netz- und Steuerkabel sind auf separaten Kabelpritschen zu verlegen. Über lange
Strecken parallel laufende Kabel sind zu vermeiden, damit elektromagnetische
Störungen, die durch schnelle Änderungen der Ausgangsspannung des
Frequenzumrichters verursacht werden, gering gehalten werden können.
Müssen Steuerkabel über Leistungskabel geführt (gekreuzt) werden, dann muss dies
in einem Winkel erfolgen, der so nahe wie möglich bei 90° liegt. Führen Sie keine
zusätzlichen Kabel durch den Frequenzumrichterschrank.
Die Kabelpritschen müssen eine gute elektrische Verbindung untereinander und zur
Erde haben. Aluminium-Trägersysteme können benutzt werden, um einen guten
Potenzialausgleich sicherzustellen.

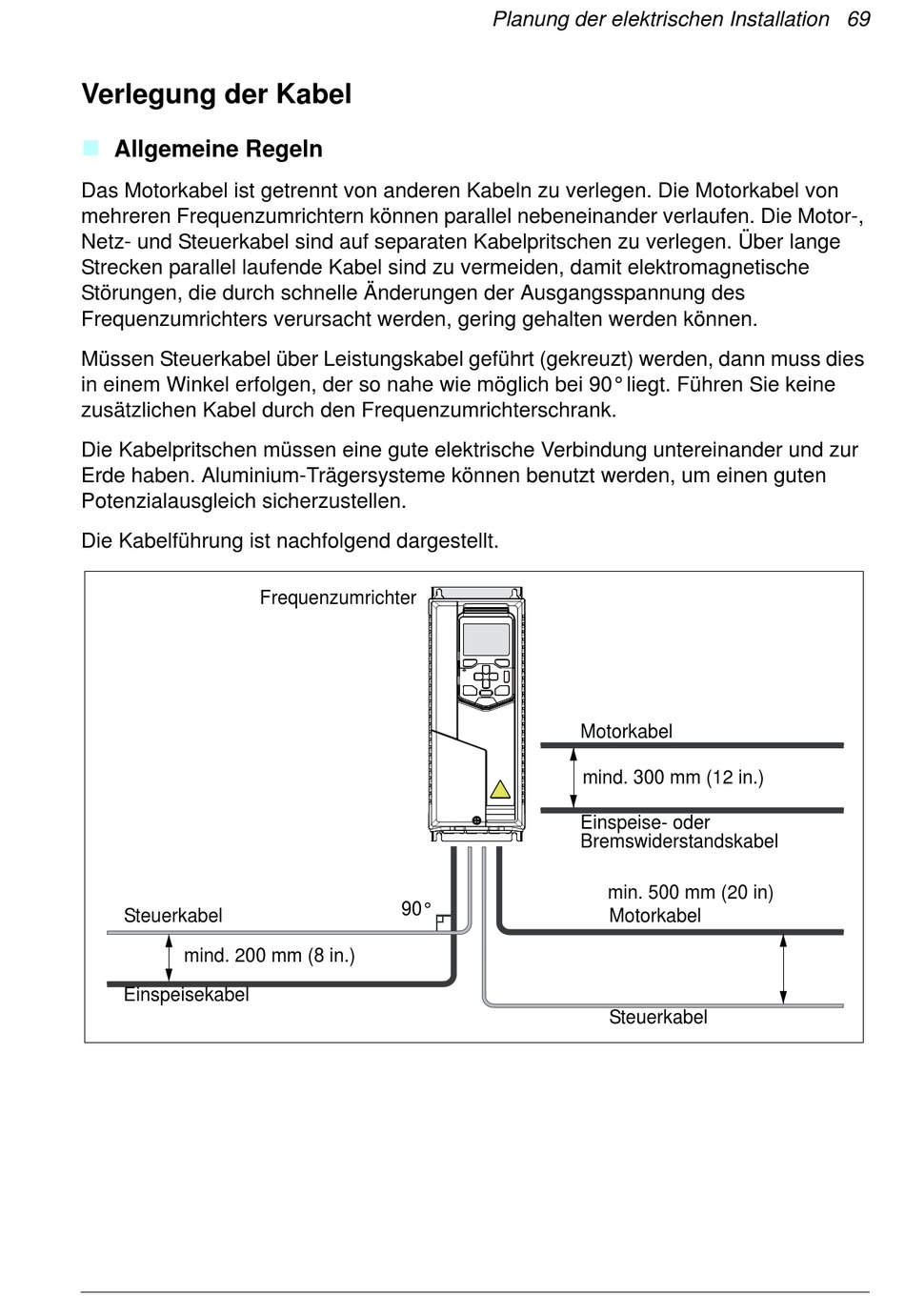

Die Kabelführung ist nachfolgend dargestellt.
Steuerkabel
mind. 200 mm (8 in.)
Einspeisekabel
Frequenzumrichter
90°
Planung der elektrischen Installation 69
Motorkabel
mind. 300 mm (12 in.)
Einspeise- oder
Bremswiderstandskabel
min. 500 mm (20 in)
Motorkabel
Steuerkabel
