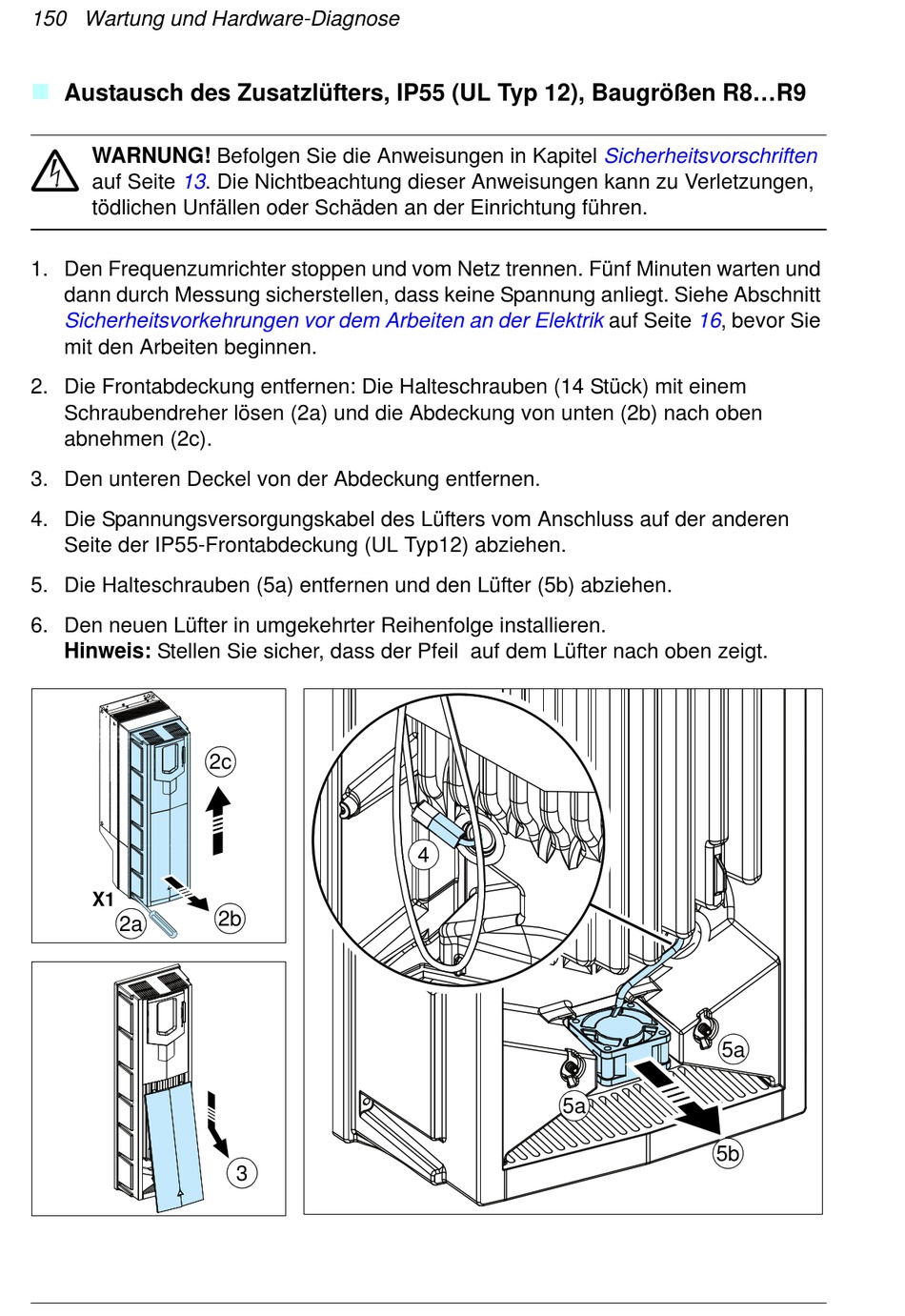

150 Wartung und Hardware-Diagnose

Austausch des Zusatzlüfters, IP55 (UL Typ 12), Baugrößen R8...R9
WARNUNG! Befolgen Sie die Anweisungen in Kapitel
auf Seite 13. Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen,
tödlichen Unfällen oder Schäden an der Einrichtung führen.
1. Den Frequenzumrichter stoppen und vom Netz trennen. Fünf Minuten warten und
dann durch Messung sicherstellen, dass keine Spannung anliegt. Siehe Abschnitt
Sicherheitsvorkehrungen vor dem Arbeiten an der Elektrik
mit den Arbeiten beginnen.
2. Die Frontabdeckung entfernen: Die Halteschrauben (14 Stück) mit einem
Schraubendreher lösen (2a) und die Abdeckung von unten (2b) nach oben
abnehmen (2c).
3. Den unteren Deckel von der Abdeckung entfernen.
4. Die Spannungsversorgungskabel des Lüfters vom Anschluss auf der anderen
Seite der IP55-Frontabdeckung (UL Typ12) abziehen.
5. Die Halteschrauben (5a) entfernen und den Lüfter (5b) abziehen.
6. Den neuen Lüfter in umgekehrter Reihenfolge installieren.
Hinweis: Stellen Sie sicher, dass der Pfeil auf dem Lüfter nach oben zeigt.
X1
2a
2c
2b
3
4
5a
