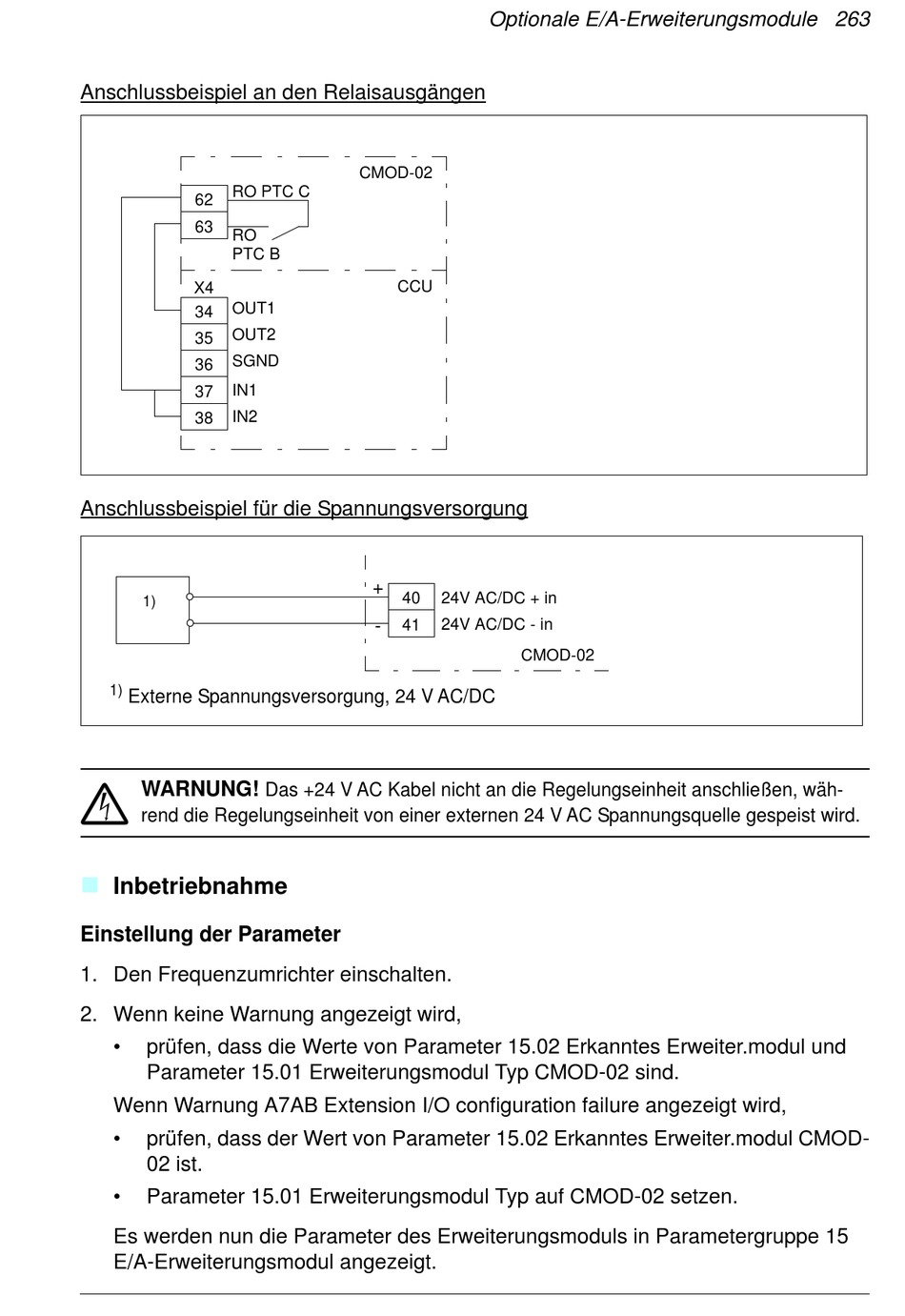

Anschlussbeispiel an den Relaisausgängen
RO PTC C
62
63
RO
PTC B
X4
OUT1
34
OUT2
35
SGND
36
IN1
37
IN2
38
Anschlussbeispiel für die Spannungsversorgung
1)
1)
Externe Spannungsversorgung, 24 V AC/DC
WARNUNG!
rend die Regelungseinheit von einer externen 24 V AC Spannungsquelle gespeist wird.

Inbetriebnahme
Einstellung der Parameter
1. Den Frequenzumrichter einschalten.
2. Wenn keine Warnung angezeigt wird,
• prüfen, dass die Werte von Parameter 15.02 Erkanntes Erweiter.modul und
Parameter 15.01 Erweiterungsmodul Typ CMOD-02 sind.
Wenn Warnung A7AB Extension I/O configuration failure angezeigt wird,
• prüfen, dass der Wert von Parameter 15.02 Erkanntes Erweiter.modul CMOD-
02 ist.
• Parameter 15.01 Erweiterungsmodul Typ auf CMOD-02 setzen.
Es werden nun die Parameter des Erweiterungsmoduls in Parametergruppe 15
E/A-Erweiterungsmodul angezeigt.
CMOD-02
CCU
+
40
41
-
Das +24 V AC Kabel nicht an die Regelungseinheit anschließen, wäh-
Optionale E/A-Erweiterungsmodule 263
24V AC/DC + in
24V AC/DC - in
CMOD-02
