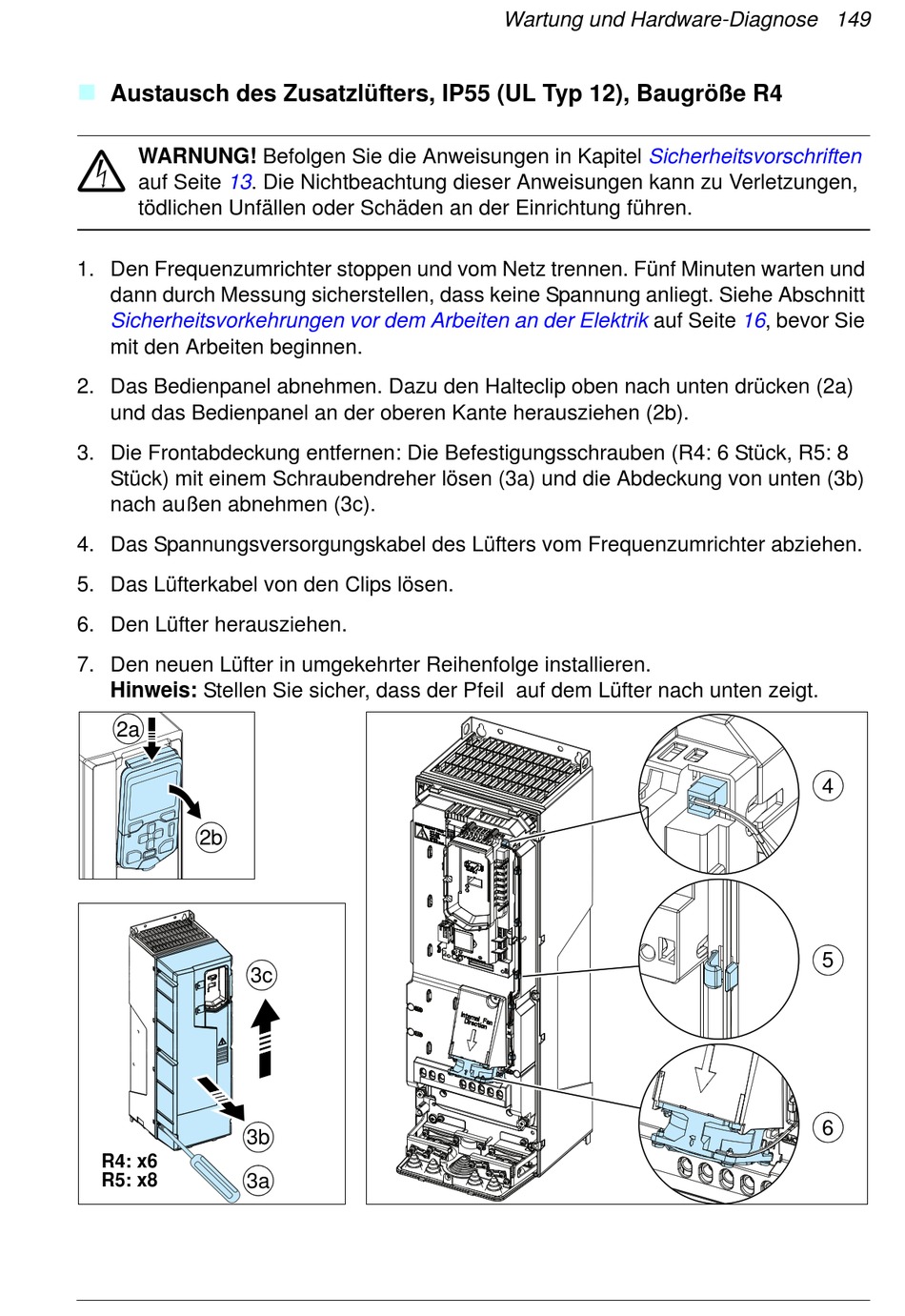

Austausch des Zusatzlüfters, IP55 (UL Typ 12), Baugröße R4
WARNUNG! Befolgen Sie die Anweisungen in Kapitel
auf Seite 13. Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen,
tödlichen Unfällen oder Schäden an der Einrichtung führen.
1. Den Frequenzumrichter stoppen und vom Netz trennen. Fünf Minuten warten und
dann durch Messung sicherstellen, dass keine Spannung anliegt. Siehe Abschnitt
Sicherheitsvorkehrungen vor dem Arbeiten an der Elektrik
mit den Arbeiten beginnen.
2. Das Bedienpanel abnehmen. Dazu den Halteclip oben nach unten drücken (2a)
und das Bedienpanel an der oberen Kante herausziehen (2b).
3. Die Frontabdeckung entfernen: Die Befestigungsschrauben (R4: 6 Stück, R5: 8
Stück) mit einem Schraubendreher lösen (3a) und die Abdeckung von unten (3b)
nach außen abnehmen (3c).
4. Das Spannungsversorgungskabel des Lüfters vom Frequenzumrichter abziehen.
5. Das Lüfterkabel von den Clips lösen.
6. Den Lüfter herausziehen.
7. Den neuen Lüfter in umgekehrter Reihenfolge installieren.
Hinweis: Stellen Sie sicher, dass der Pfeil auf dem Lüfter nach unten zeigt.
2a
2b
3b
R4: x6
R5: x8 3a
3c
Wartung und Hardware-Diagnose 149
Sicherheitsvorschriften
auf Seite 16, bevor Sie
4
5
6
