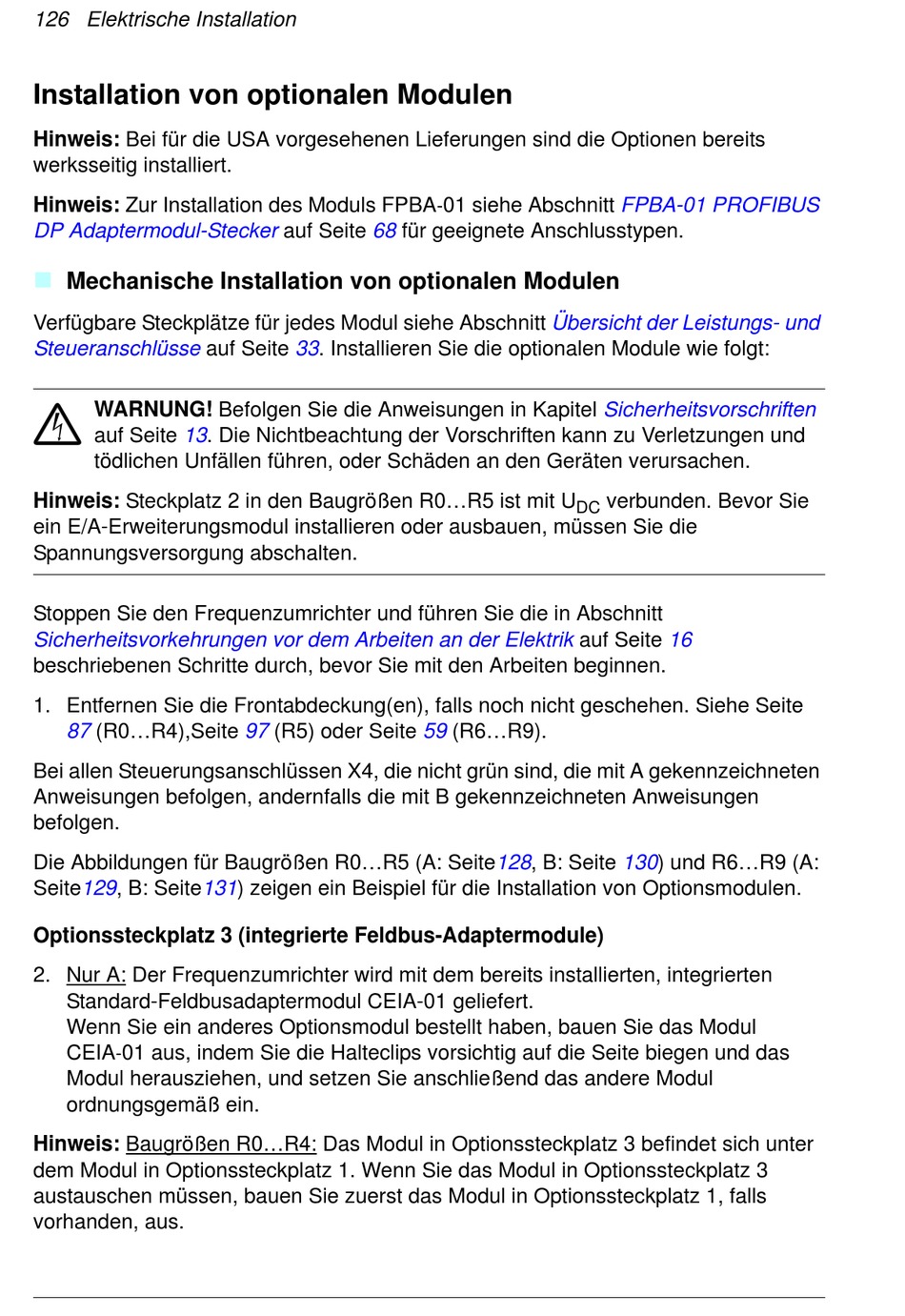

126 Elektrische Installation

Installation von optionalen Modulen

Hinweis: Bei für die USA vorgesehenen Lieferungen sind die Optionen bereits
werksseitig installiert.
Hinweis: Zur Installation des Moduls FPBA
DP Adaptermodul-Stecker

Mechanische Installation von optionalen Modulen

Verfügbare Steckplätze für jedes Modul siehe Abschnitt
Steueranschlüsse
WARNUNG! Befolgen Sie die Anweisungen in Kapitel
auf Seite 13. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und
tödlichen Unfällen führen, oder Schäden an den Geräten verursachen.
Hinweis: Steckplatz 2 in den Baugrößen R0...R5 ist mit U
ein E/A-Erweiterungsmodul installieren oder ausbauen, müssen Sie die
Spannungsversorgung abschalten.
Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt
Sicherheitsvorkehrungen vor dem Arbeiten an der Elektrik
beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen.
1. Entfernen Sie die Frontabdeckung(en), falls noch nicht geschehen. Siehe Seite
87
(R0...R4),Seite
Bei allen Steuerungsanschlüssen X4, die nicht grün sind, die mit A gekennzeichneten
Anweisungen befolgen, andernfalls die mit B gekennzeichneten Anweisungen
befolgen.
Die Abbildungen für Baugrößen R0...R5 (A: Seite128, B: Seite 130) und R6...R9 (A:
Seite129, B: Seite131) zeigen ein Beispiel für die Installation von Optionsmodulen.
Optionssteckplatz 3 (integrierte Feldbus-Adaptermodule)
2. Nur A: Der Frequenzumrichter wird mit dem bereits installierten, integrierten
Standard-Feldbusadaptermodul CEIA-01 geliefert.
Wenn Sie ein anderes Optionsmodul bestellt haben, bauen Sie das Modul
CEIA
01 aus, indem Sie die Halteclips vorsichtig auf die Seite biegen und das
-
Modul herausziehen, und setzen Sie anschließend das andere Modul
ordnungsgemäß ein.
Hinweis: Baugrößen R0...R4: Das Modul in Optionssteckplatz 3 befindet sich unter
dem Modul in Optionssteckplatz 1. Wenn Sie das Modul in Optionssteckplatz 3
austauschen müssen, bauen Sie zuerst das Modul in Optionssteckplatz 1, falls
vorhanden, aus.
auf Seite
68
auf Seite 33. Installieren Sie die optionalen Module wie folgt:
97
(R5) oder Seite
01 siehe Abschnitt
-
für geeignete Anschlusstypen.
Übersicht der Leistungs- und
59
(R6...R9).
FPBA-01 PROFIBUS
Sicherheitsvorschriften
verbunden. Bevor Sie
DC
auf Seite
16
