102 Elektrische Installation

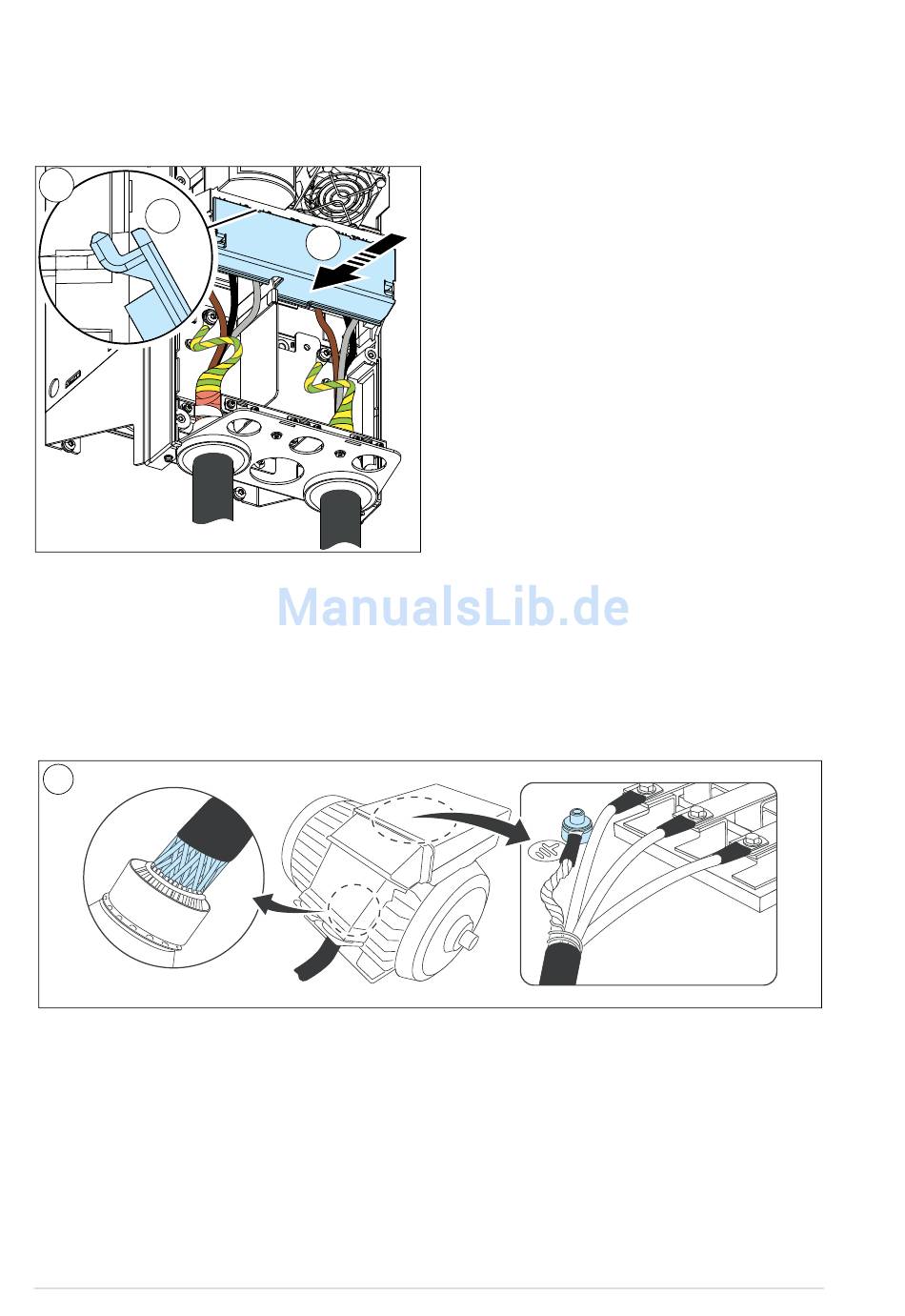

11. Die Abdeckung wieder auf den Leistungskabelklemmen anbringen. Hierzu die
Laschen auf der Oberseite der Abdeckung in die Aufnahmen am Gehäuse setzen
und anschließend gegen die Abdeckung drücken, bis sie einrastet.
11
11a
Abschließende Schritte
12. Die Kabel außerhalb der Einheit mechanisch sichern.
13. Die Motorkabelschirme motorseitig an Erde/PE anschließen. Für minimale HF-
Störungen muss der Motorkabelschirm an der Eingangsverschraubung des
Motorklemmenkastens mit einer 360-Grad-Erdung versehen werden,
13
11b
