Visser la têtière
adéquate
Fixer le cylindre de
fermeture avec la vis de
fixation
Vérifier l'aptitude au
fonctionnement
complet

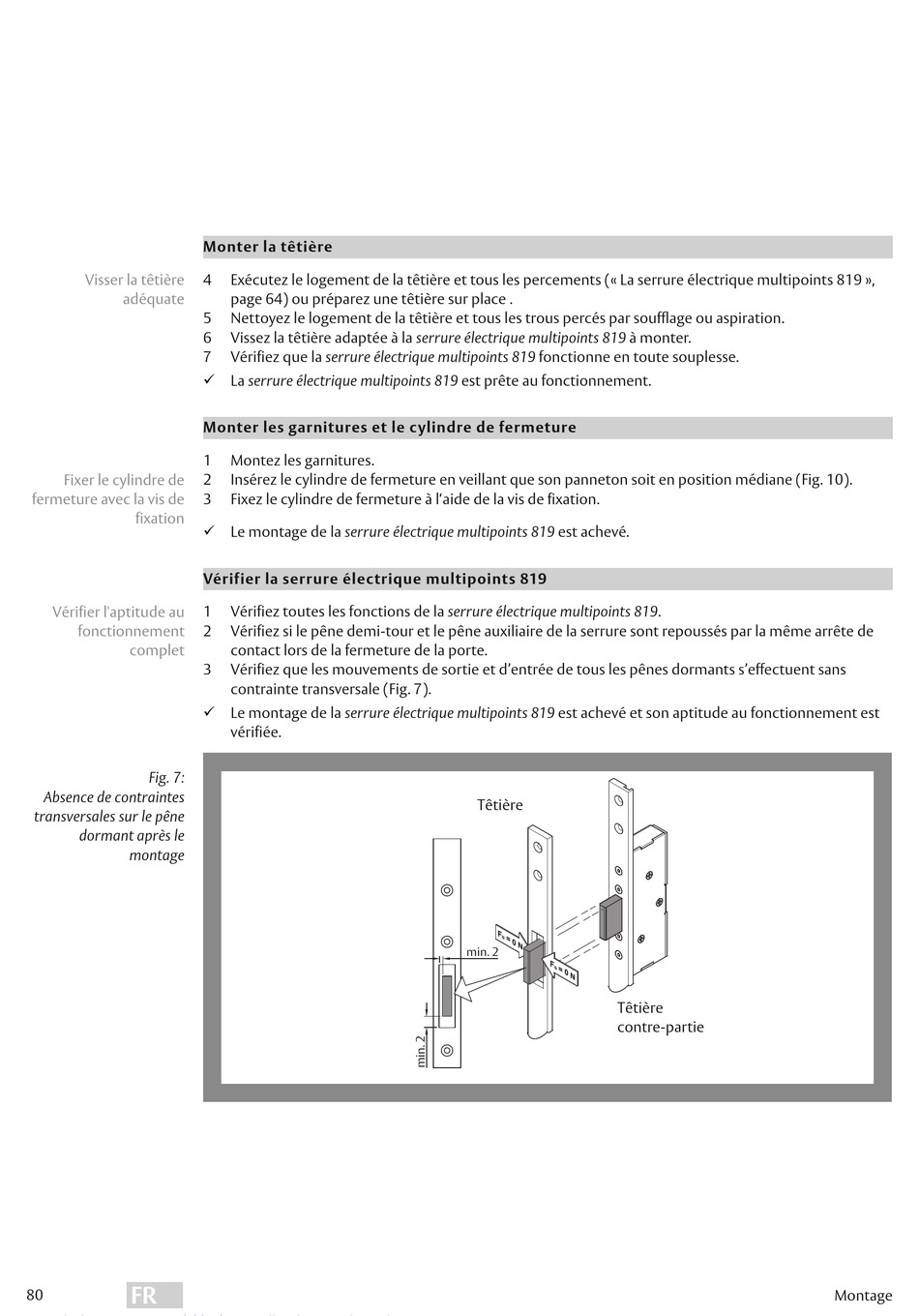

Fig. 7 :
Absence de contraintes
transversales sur le pêne
dormant après le
montage
FR
80
Monter la têtière
4 Exécutez le logement de la têtière et tous les percements (« La serrure électrique multipoints 819 »,
page 64) ou préparez une têtière sur place .
5 Nettoyez le logement de la têtière et tous les trous percés par soufflage ou aspiration.
6 Vissez la têtière adaptée à la serrure électrique multipoints 819 à monter.
7 Vérifiez que la serrure électrique multipoints 819 fonctionne en toute souplesse.
 La serrure électrique multipoints 819 est prête au fonctionnement.
Monter les garnitures et le cylindre de fermeture
1 Montez les garnitures.
2 Insérez le cylindre de fermeture en veillant que son panneton soit en position médiane (Fig. 10).
3 Fixez le cylindre de fermeture à l'aide de la vis de fixation.
 Le montage de la serrure électrique multipoints 819 est achevé.
Vérifier la serrure électrique multipoints 819
1 Vérifiez toutes les fonctions de la serrure électrique multipoints 819.
2 Vérifiez si le pêne demi-tour et le pêne auxiliaire de la serrure sont repoussés par la même arrête de
contact lors de la fermeture de la porte.
3 Vérifiez que les mouvements de sortie et d'entrée de tous les pênes dormants s'effectuent sans
contrainte transversale (Fig. 7).
 Le montage de la serrure électrique multipoints 819 est achevé et son aptitude au fonctionnement est
vérifiée.
Têtière
F
= 0
Q
N
min. 2
F
= 0
Q
N
Têtière
contre-partie
Montage
