Elektrischer Anschluss

Kabel verlegen und anschließen
Das Anschlusskabel muss im Türblatt von der Schlossseite zur Bandseite geführt werden. Anschließend
muss das Kabel vom Türblatt in den Türrahmen verlegt werden.
1 Verlegen Sie das Anschlusskabel unter Beachtung folgender Hinweise:
· Es wird empfohlen, das Kabel innerhalb des Türblatts in einem geeigneten Leerrohr mit einem
Innendurchmesser von mindestens 7 mm zu verlegen.
· Das Leerrohr nicht knicken, erforderliche Bögen so weit wie möglich ausführen.
· Damit das Kabel nicht beschädigt wird, darf es nur um abgerundete Ecken herum geführt werden.
· Für den Übergang von Türblatt zum Rahmen muss ein flexibler Kabelübergang montiert werden, der beidseitig
fest mit Türblatt und Rahmen verbunden wird (Kapitel „Elektro-Mehrfachverriegelungsschloss 819", Seite 4).
2 Schließen Sie das Kabel entsprechend Anschlussplan zum Elektro-Mehrfachverriegelungsschloss 819 an
und entsprechend der Anschlusspläne des ansteuernden Kontrollsystems.
3 Prüfen Sie, ob folgende elektrischen Daten des Elektro-Mehrfachverriegelungsschloss 819 und des
ansteuernden Kontrollsystems zusammenpassen:
· Die Nennspannung des Elektro-Mehrfachverriegelungsschloss 819 muss mit der Ausgangsleistung des
ansteuernden Gerätes übereinstimmen.
· Die Leistungsaufnahme des Elektro-Mehrfachverriegelungsschloss 819 muss mit der Ausgangsleistung
des ansteuernden Gerätes übereinstimmen.
· Die maximale Schaltleistung des Elektro-Mehrfachverriegelungsschloss 819 darf durch die jeweils zu
schaltende Leistung nicht überschritten werden.
· Berücksichtigen Sie den Spannungsverlust über die Anschlusskabel, damit der Elektro-Mehrfachver-
riegelungsschloss 819 sicher funktioniert.
Bei Ansteuerung des Elektro-Mehrfachverriegelungsschloss 819 über einen Wechselspannungsausgang, zum
Beispiel bei einem Türöffnerausgang einer Sprechanlage, ist ein Brückengleichrichter notwendig.
4 Schalten Sie einen Brückengleichrichter zwischen Wechselspannungsausgang und Spannungseingang.

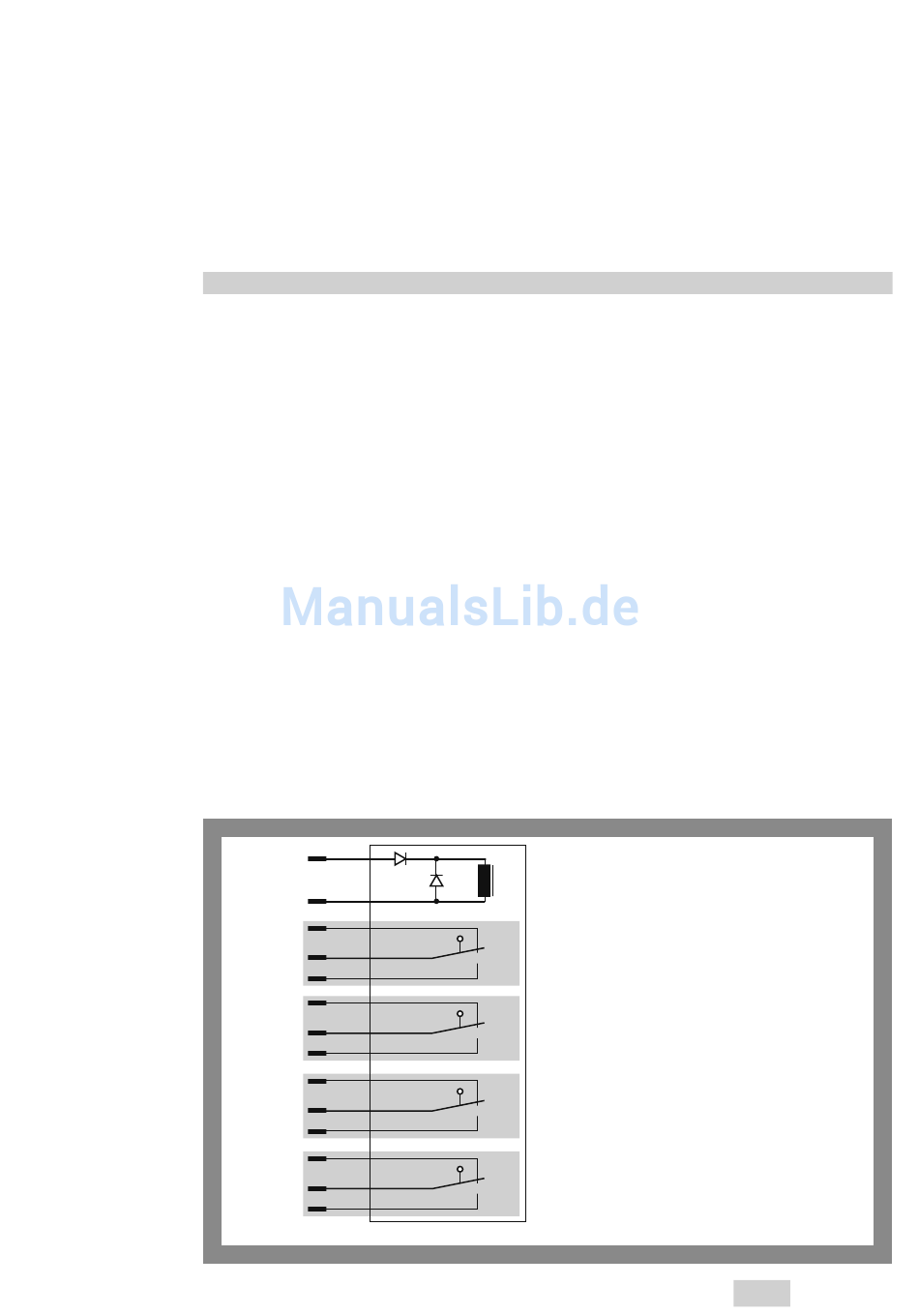

Anschlussplan

+
rt 8
–
bl 7
ge 4
gn 3
rs 6
vi 10
br 2
gr 5
ws 1
gr-rs 11
sw 9
br-gr 14
ws-gr 13
rt-bl 12
L1 Spannungsversorgung der Spule
L1
Sämtliche Kontakte sind inaktiv gezeichnet:
S1 Riegelkontakt
S2 Außentürdrückerkontakt
S1
S3 Innentürdrückerkontakt
S4 Schließzylinderkontakt
S2
S3
S4
