- Seite 1 Serrures de sécurité S e r r a t u r e s i c u r e z z a Sicherheitsschlösser S e c u r i t y l o c k s Cerraduras de seguridad E l e k t r o - S i c h e r h e i t s s c h l o s s 5 1 9 M e h r f a c h v e r r i e g e l u n g Installations- M o n t a g e a n l e i t u n g...
-
Seite 3: Inhaltsverzeichnis
Inhalt Einführung Anwendung Empfohlene Komponenten Funktionsübersicht Funktionsbeschreibung Entriegelung - Verriegelung Türsensor Montageanleitung Montagehinweise Montagezeichnungen Der elektrische Anschluss Steuermodul UII Einstellungen – Parametrierung Definition der Relaisstellungen und LEDs Technische Daten D00388 Seite 3... - Seite 4 Seite 4 D00388...
-
Seite 5: Einführung

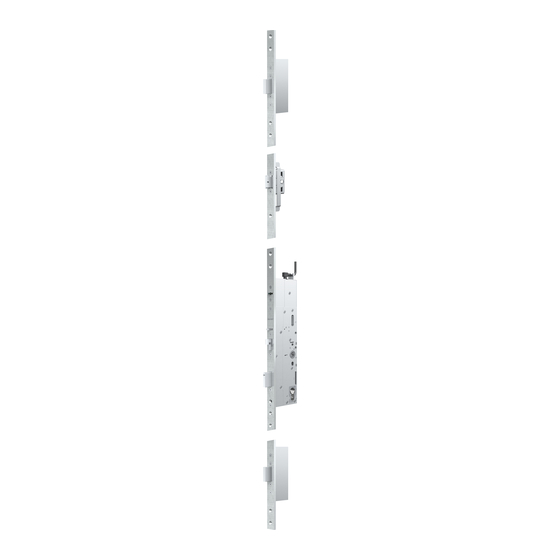

Anwendung Einführung 1.1 Anwendung Die Motor-Mehrfachverriegelung 519 ist ein Elektro-Sicherheitsschloss in Motorausführung zum Einbau in ein- oder zweiflügelige Metall-, Kunststoff- und Holz-Türanlagen. Die Motor-Mehrfachverriegelung 519 ist nicht geeignet für Pendel- und Schwingtüren. 1.2 Empfohlene Komponenten Folgende Stromversorgungen sind geprüft: 1006-24020---00, 24 V, 2 A/4 A (1 Sek.) 1002-24-2,5—00, 24 V, 2,5 A/4 A (1 Sek.) -
Seite 6: Funktionsbeschreibung
Entriegelung - Verriegelung Funktionsbeschreibung Abhängig von der Anschlussmethode, hat das Schloss verschiedene Funktionsabläufe. So können Sie das Schloss anschließen: Stand alone über einen potenzialfreien Kontakt oder über den HiO-fähigen Push-Button über das Steuermodul UII 2.1 Entriegelung - Verriegelung Über einen potenzialfreien Kontakt, z. -
Seite 7: Türsensor
Türsensor 2.2 Türsensor Im Schloss ist ein Türsensor eingebaut. Dieser überwacht den Türzustand. Der Türsensor reagiert auf das Schließblech. Damit das Schloss verriegelt, muss die Tür geschlossen sein: 1. Die Steuerfalle muss betätigt sein und 2. das Schließblech muss vom Türsensor erkannt werden. Wird das Schließblech nicht erkannt: 1. -
Seite 8: Montageanleitung
Montagehinweise Montageanleitung 3.1 Montagehinweise Die Motor-Mehrfachverriegelung 519 ist ein Elektronisch-Elektromechanisches System. Dieses System führt komplexe Ver- und Entriegelungsabläufe durch. Das System lässt nur sehr enge Toleranzen zu. Um die präzisen Funktionen zu gewährleisten sind folgende Voraussetzungen zwingend erforderlich: Montage der Mehrfachverriegelung nur durch eine Fachkraft. - Seite 9 Montagehinweise Vorsicht Wenn Sie das Schloss öffnen oder bearbeiten, erlöschen die Zulassungen und Ihr Anspruch auf Gewährleistung. Belassen Sie das Schloss unverändert. Öl und Fett beeinträchtigen die Funktion des Schlosses. Die mechanischen Komponenten des Schlosses sind wartungsfrei. Das Schloss sowie die Fallen und Riegel dürfen Sie weder fetten noch ölen. Schmutz und Späne beeinträchtigen die Funktion des Schlosses.
-
Seite 10: Montagezeichnungen
Montagezeichnungen 3.2 Montagezeichnungen Schloss Seite 10 D00388... - Seite 11 Montagezeichnungen Riegel D00388 Seite 11...
- Seite 12 Montagezeichnungen Rahmenprofilausschnitt DIN links - Gesamtübersicht Seite 12 D00388...
- Seite 13 Montagezeichnungen Rahmenprofilausschnitt DIN links - Detailansicht D00388 Seite 13...
- Seite 14 Montagezeichnungen Rahmenprofilausschnitt DIN rechts – Gesamtübersicht Seite 14 D00388...
- Seite 15 Montagezeichnungen Rahmenprofilausschnitt DIN rechts – Detailansicht D00388 Seite 15...
-
Seite 16: Der Elektrische Anschluss
Der elektrische Anschluss 3.3 Der elektrische Anschluss Direktanschluss Schloss Schloss an Steuergerät UII Seite 16 D00388... -
Seite 17: Steuermodul Uii
Einstellungen – Parametrierung Steuermodul UII 4.1 Einstellungen – Parametrierung DIP-Schalter S1 Werkseinstellungen sind grau hinterlegt HiO, Group Switch, reserviert für HiO-Erweiterung. Schalter muss auf OFF stehen. BUS-Abschlusswiderstand ist eingeschaltet. Hinweis: Im BUS muss bei einem Gerät der Abschlusswiderstand eingeschaltet sein. BUS-Abschlusswiderstand ist ausgeschaltet Funktion Fluchttürsteuerung Wenn Sie die Tür von innen öffnen, löst die Steuerung nach 30 Sek. - Seite 18 Einstellungen – Parametrierung Drehschalter S2 Tastfunktion: Das Schloss entriegelt solange Sie den Freigabetaster drücken. 1 bis E Freigabezeit: Wenn Sie den Freigabetaster drücken, bleibt das Schloss für diese Zeit entriegelt. Zeit-Einstellung: Eingestellter Wert x 2 Beispiel: 1 = 2 Sek.; 2 = 4 Sek. .. E = 28 Sek. Freigabezeit 6 Sek.
-
Seite 19: Definition Der Relaisstellungen Und Leds
Definition der Relaisstellungen und LEDs 4.2 Definition der Relaisstellungen und LEDs Ereignis Relais Zustand Kein Alarm/Störung Alarm/Störung angezogen leuchtet Keine Ansteuerung des Ansteuerung abgefallen dunkel Drehtürantriebes Drehtürantrieb Türdrücker/Profilhalbzylinder Zustand Tür- abgefallen dunkel nicht betätigt drücker/Profilhalbzyl. Tür zu Zustand Tür angezogen leuchtet Tür verriegelt Zustand... -
Seite 20: Technische Daten
Definition der Relaisstellungen und LEDs Technische Daten Betriebsnennspannung 24 V DC, stabilisiert, + 10 % Nennstromaufnahme 2,5 A 4,0 A (1 Sek.) Riegelausschluss 20 mm Abmessungen der Riegel 8 x 35 mm Drückernuss 9 mm Dornmaße 35, 40, 45 mm … (60 mm) Betriebstemperaturbereich -20 °C bis +60 °C Abstand zwischen Stulp und Schließblech... - Seite 21 Definition der Relaisstellungen und LEDs Für Ihre Notizen D00388 Seite 21...
- Seite 22 Definition der Relaisstellungen und LEDs Für Ihre Notizen Seite 22 D00388...
- Seite 23 Serrures de sécurité S e r r a t u r e s i c u r e z z a Sicherheitsschlösser S e c u r i t y l o c k s Cerraduras de seguridad E l e c t r i c S e c u r i t y L o c k 5 1 9 M u l t i - p o i n t L o c k i n g Installations- M o u n t i n g i n s t r u c t i o n s...
- Seite 44 Serrures de sécurité Serrures de sécurité S e r r a t u r e s i c u r e z z a Sicherheitsschlösser S e c u r i t y l o c k s Cerraduras de seguridad ASSA ABLOY Sicherheitstechnik GmbH Werk Albstadt Bildstockstraße 20...
