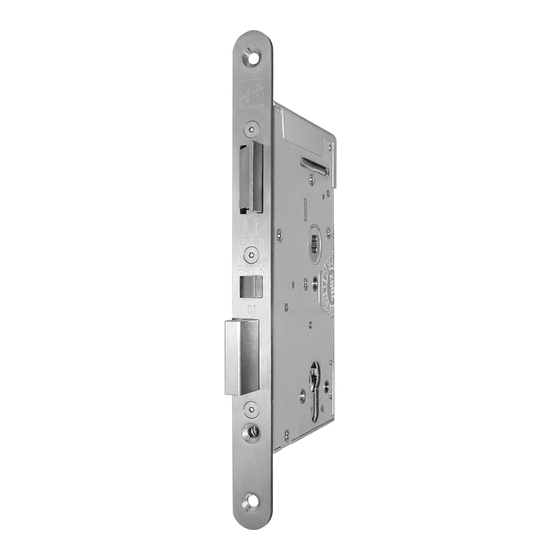

effeff 309 Montage-Und Installationsanleitung
Die technischen Daten
Ausgänge:
potenzialfrei
Belastbarkeit Mikroschalter:
24 V DC/200 mA
DIN-Richtung:
links/rechts umrüstbar
Einbaulage:
senkrecht
Riegelausschluss:
20 mm
Riegelabmessungen:
8 x 35 (mm)
Drückernuss:
9 (mm)
Dornmaße:
Rohrrahmen: 35, 45 (mm)
Vollblatt: 55, 60,
Entfernung:
siehe Montagezeichnungen
Abstand Schließblech - Stulp:
min. 2 mm, max. 5,5 mm
Betriebstemperaturbereich:
-20 °C bis +60 °C
Abmessungen:
siehe Montagezeichnungen
Zubehör:
Schließbleche:
Winkel: 509ZBSBL001
LAP:
Anschlusskabel (nur 409):
509ZBKAB02 - 10 m lang
effeff Fritz Fuss GmbH & Co.
Kommanditgesellschaft auf Aktien
Bildstockstraße 20
D -72458 Albstadt
Telefon +49 74 31/1 23-0
Telefax +49 74 31/1 23-240
info@effeff.com
www.effeff.com
An ASSA-ABLOY Group company
Selbstverriegelnde Antipanikschlösser
65, 80, 100 (mm)
509ZBSBL002
ASSA ABL OY
Serrures de sécurité
Serrures de sécurité
S e r r a t u r e
d i
s i c u r e z z a
Sicherheitsschlösser
S e c u r i t y l o c k s
Cerraduras de seguridad
Mechanik Modell 309
Mikroschalter Modell 409
Montage- und
Installationsanleitung
D00320
02
