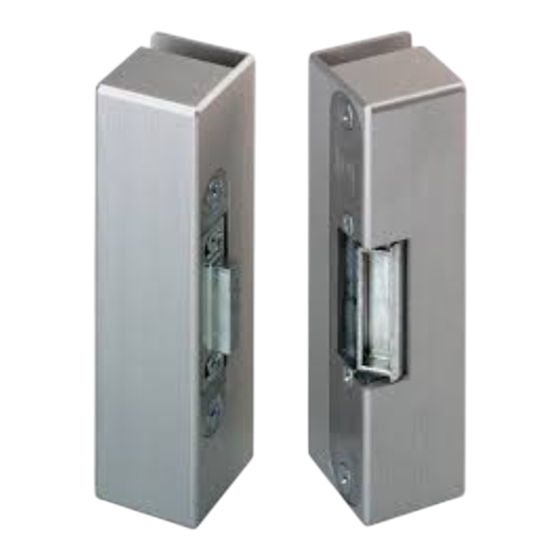

effeff - Türverriegelung
Die nachfolgende Montageanleitung enthält wichtige Hinweise und Empfehlungen zum Ein-
bau des Verriegelungsteiles und des Fix-Gegenstückes in die Tür bzw. Türzarge. Führen Sie
die notwendigen Arbeiten sorgfältig aus, um eine problemlose Funktion zu gewährleisten.
Fix-Gegenstück
Verriegelungsteil
9314/9334

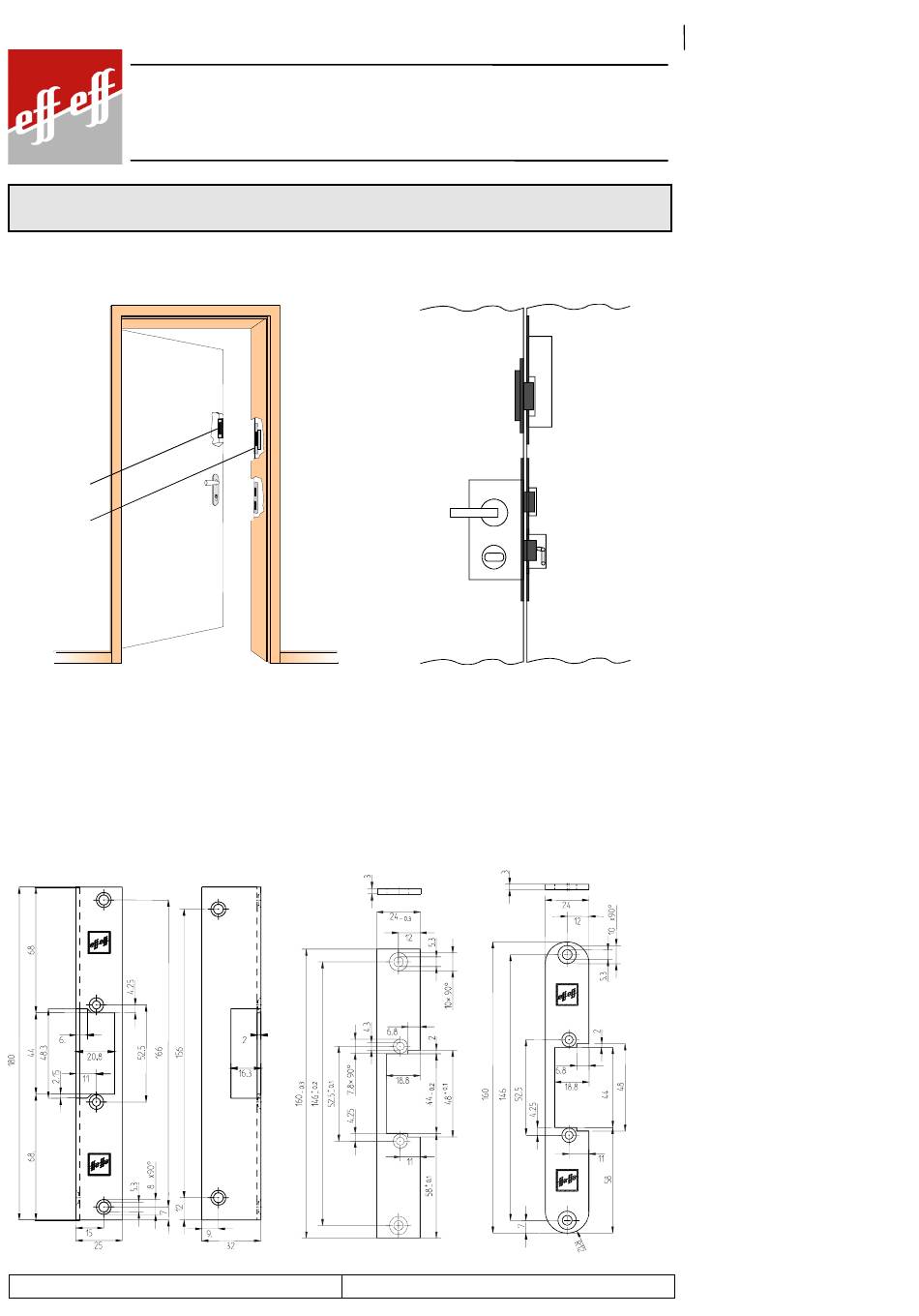

Bild 1: Einbauort
Bild 1 zeigt den empfohlenen Einbauort für das Verriegelungsteil in der Türzarge bzw. für das
Fix-Gegenstück im Türblatt.
Bild 2 zeigt schematisch die Anordnung von Hauptschloß und dem zusätzlich eingebauten
Verriegelungsteil. Im Schließblech des Hauptschlosses kann z.B. für Naßzellenverriegelun-
gen optional ein Riegelschaltkontakt für Steuerungsaufgaben eingebaut werden.
Der Türöffner ist für den Einbau in Holz- oder Metalltüren vorgesehen. Für den Einbau in
Holzzargen ist das kurze Winkelschließblech KiW (Bild 3) und für den Einbau in Metallzargen
das Flachschließblech oder das Radius-kL-Schließblech (Bild 4 und 5) vorgesehen.
Schließbleche
Bild 3: KiW - Schließblech
Montageanleitung
Bild 4: Flachschließblech
D00170
04
Modell 9314
Spezial-Türöffner
Modellreihen
FIX-Gegenstück
9314 oder 9334
Türblatt
Riegelschaltkontakt
(optional)
Türschloß
z.B. Modellreihe
875 oder 878
Bild 2: Anordnungsschema
Bild 5: Radius-Kl- Schließblech
9334
Türzarge
