Die technischen Daten
Betriebsnennspannung:
Stabilisierte Gleichspannung
Je nach Ausführung:
12 V DC oder 24 V DC
Nennstromaufnahme:
0,48 A bei 12-V-Ausführung
0,24 A bei 24-V-Ausführung
Ausgänge:
potenzialfrei
Belastbarkeit Mikroschalter:
24 V DC/200 mA
DIN-Richtung:
links/rechts umrüstbar
Achten Sie auf richtige
Panik- und Freilaufseite
Einbaulage:
senkrecht
Riegelausschluss:
20 mm
Riegelabmessungen:
8 x 35 (mm)
Drückernuss:
9 mm
Dornmaße:
Rohrrahmen: 35, 45 (mm)
Vollblatt: 55, 60,
Entfernung:
siehe Montagezeichnungen
Abstand Schließblech - Stulp:
min. 2 mm, max. 5,5 mm
Betriebstemperaturbereich:
-20 °C bis +60 °C
Abmessungen:
siehe Montagezeichnungen
Zubehör:
Anschlusskabel
509ZBKAB02 - 10 m
effeff Fritz Fuss GmbH & Co.
Kommanditgesellschaft auf Aktien
Bildstockstraße 20
D -72458 Albstadt
Telefon +49 74 31/1 23-0
Telefax +49 74 31/1 23-240
info@effeff.com
www.effeff.com
An ASSA-ABLOY Group company

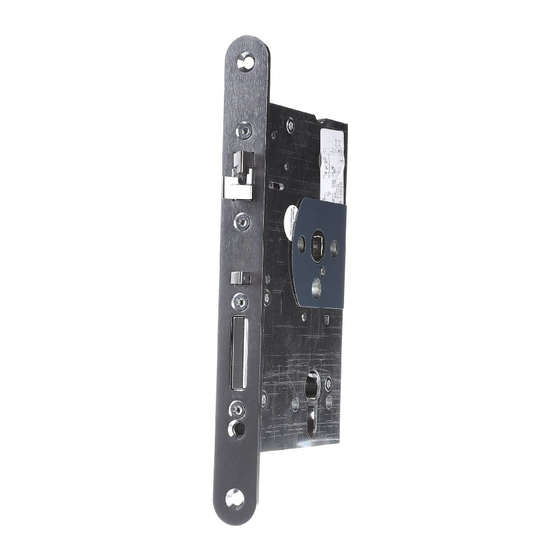

Selbstverriegelndes Antipanikschloss
65, 80, 100 (mm)
ASSA ABL OY
Serrures de sécurité
Serrures de sécurité
S e r r a t u r e
d i
s i c u r e z z a
Sicherheitsschlösser
S e c u r i t y l o c k s
Cerraduras de seguridad
mit Drückersteuerung
Modell 709
Montage- und
Installationsanleitung
D00321
02
Werbung
Verwandte Anleitungen für effeff 709
Inhaltszusammenfassung für effeff 709
- Seite 1 -20 °C bis +60 °C Abmessungen: siehe Montagezeichnungen Zubehör: Anschlusskabel 509ZBKAB02 - 10 m Montage- und Installationsanleitung effeff Fritz Fuss GmbH & Co. Kommanditgesellschaft auf Aktien Bildstockstraße 20 D -72458 Albstadt Telefon +49 74 31/1 23-0 Telefax +49 74 31/1 23-240 info@effeff.com www.effeff.com...
- Seite 2 Spannungslos lässt sich die Tür von außen öffnen. Liegt Spannung an, ist der Außendrücker im Leerlauf. Drückersteuerung Außendrücker Überwachungsfunktionen blau Drücker betätigt Beim Modell 709 werden mit integrierten Mikroschaltern türkis Riegel ausgefahren folgende Zustände überwacht und als violett gemeinsam potenzialfreie Ausgänge zur Verfügung gestellt: braun Steuerfalle betätigt...
- Seite 3 Montageanleitung Montagezeichnung Installation Drawing Plan de montage Vollblattausführung Stulp 20 mm Stulp 24 mm Montagehinweise Face plate 20 mm Face plate 24 mm 55 - 100 mm Embouti 20 mm Embouti 24 mm Ghiera 20 mm Ghiera 24 mm Cerradero 20 mm Cerradero 24 mm Wenn Sie das Schloss öffnen oder bearbeiten, erlöschen links...
- Seite 4 Montagezeichnung Installation Drawing Plan de montage Disegno di montaggio Dibujo de montaje Rohrrahmenausführung 35/45 mm Schließblech Strike plate Têtière Frontale min ø10 Testera min ø22 min ø10 min17 32/42 2,5 - 5,5 mm So wechseln Sie die DIN-Richtung Achten Sie auf die richtige Panik- und Freilaufseite ‘...
