D 00073
BEDIENUNGS-ANLEITUNG
OPERATING INSTRUCTIONS
MODE D'EMPLOI
®
Türöffner-Systeme
Türsteuerungs-Systeme
421 - 30
SICHERHEIT
UND PRÄZISION
®
d e u t s c h
Kompakt-

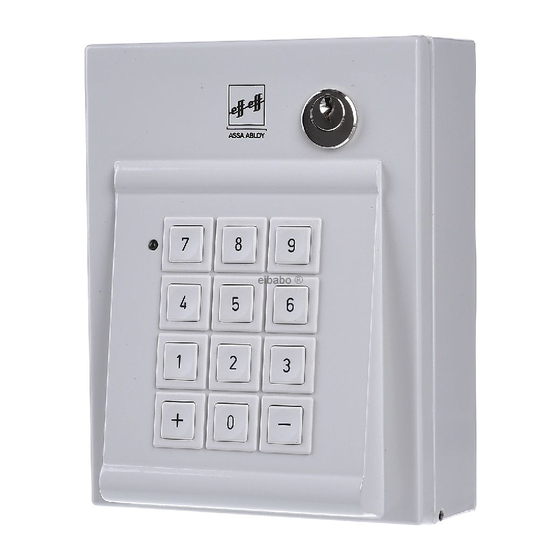

Türcodegerät 421 - 30
