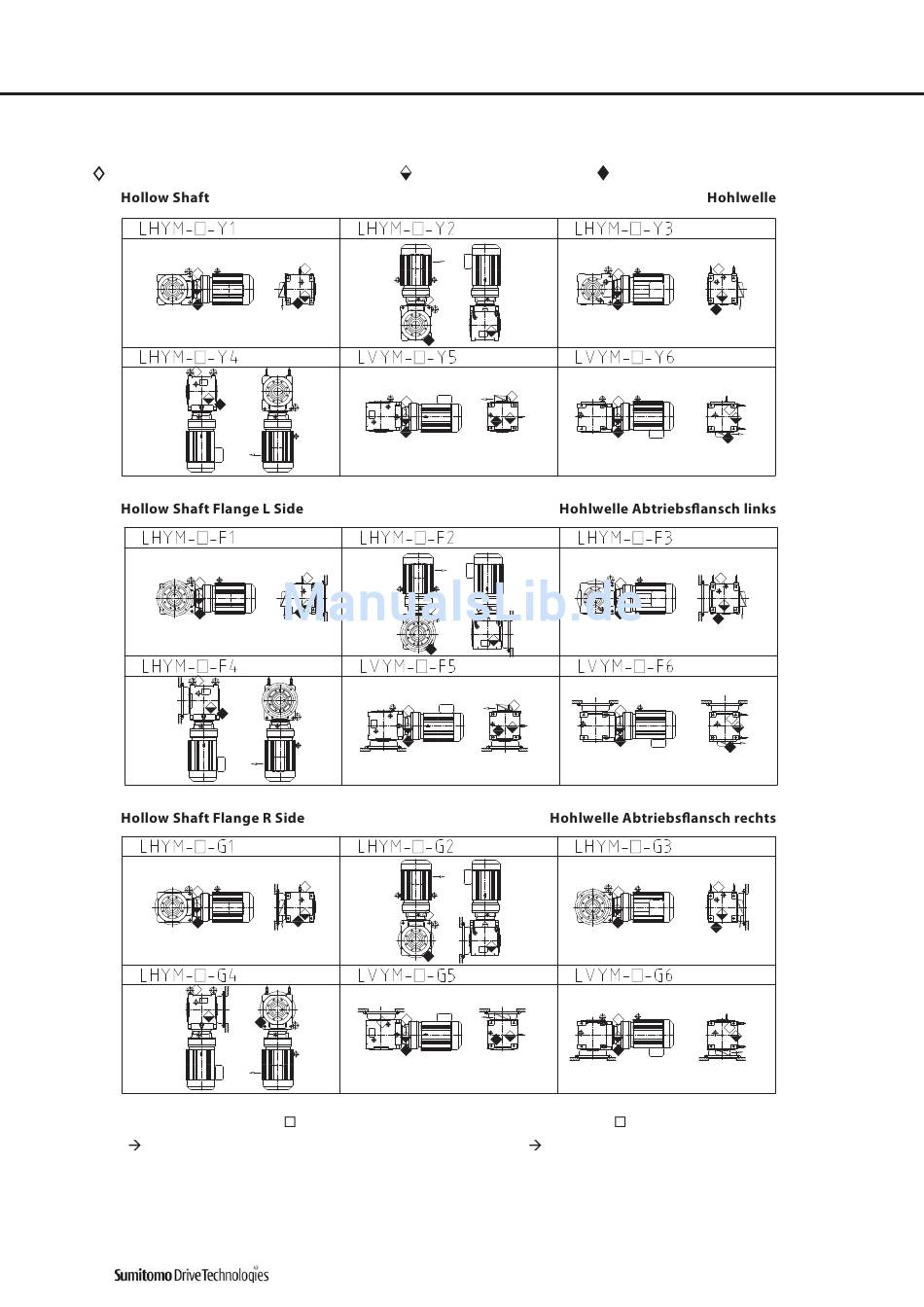

Bevel Buddybox
Mounting Positions, Standard Mounting direction of ter-
minal box, Oil filler and drain ports positions
oil filler/Öleinfüllschraube/Atmungsfilter
Notes: 1. Frame size is inserted in
2. Direction shows lead wire outside of terminal
box.
3. Cyclo Drive for mounting positions Y2, Y4, F2,
F4, G2 and G4 is grease- lubricated, so oil supply
and discharge are unnecessary.
10
Standard Einbaulagen Kabelausgang, Öleinfüllschraube/
Atmungsfilter, Ölstandskontrolle und Ölablassschraube
level/Ölstandsschraube
. Bem.: 1. Baugröße im
Kegelrad Buddybox
drain port/Ölablassschraube
.
2. Kabelausgang.
3. Cyclo Drive Stufe bei Einbaulage Y2, Y4, F2, F4,
G2 und G4 ist fettgeschmiert. Bereitstellung und
Entsorgung von Öl ist nicht erforderlich.
