Phasen wird die volle Phase-Phase-Spannung gemessen, da Erdpotential auf der
fehlerbehafteten Phase ansteht und am Neutralleiter ein volle Phase-Erde-
Spannung anliegt. Die Verlagerungsüberspannung beträgt das dreifache der Phase-
Erde-Spannung. Siehe Abbildung. 84.

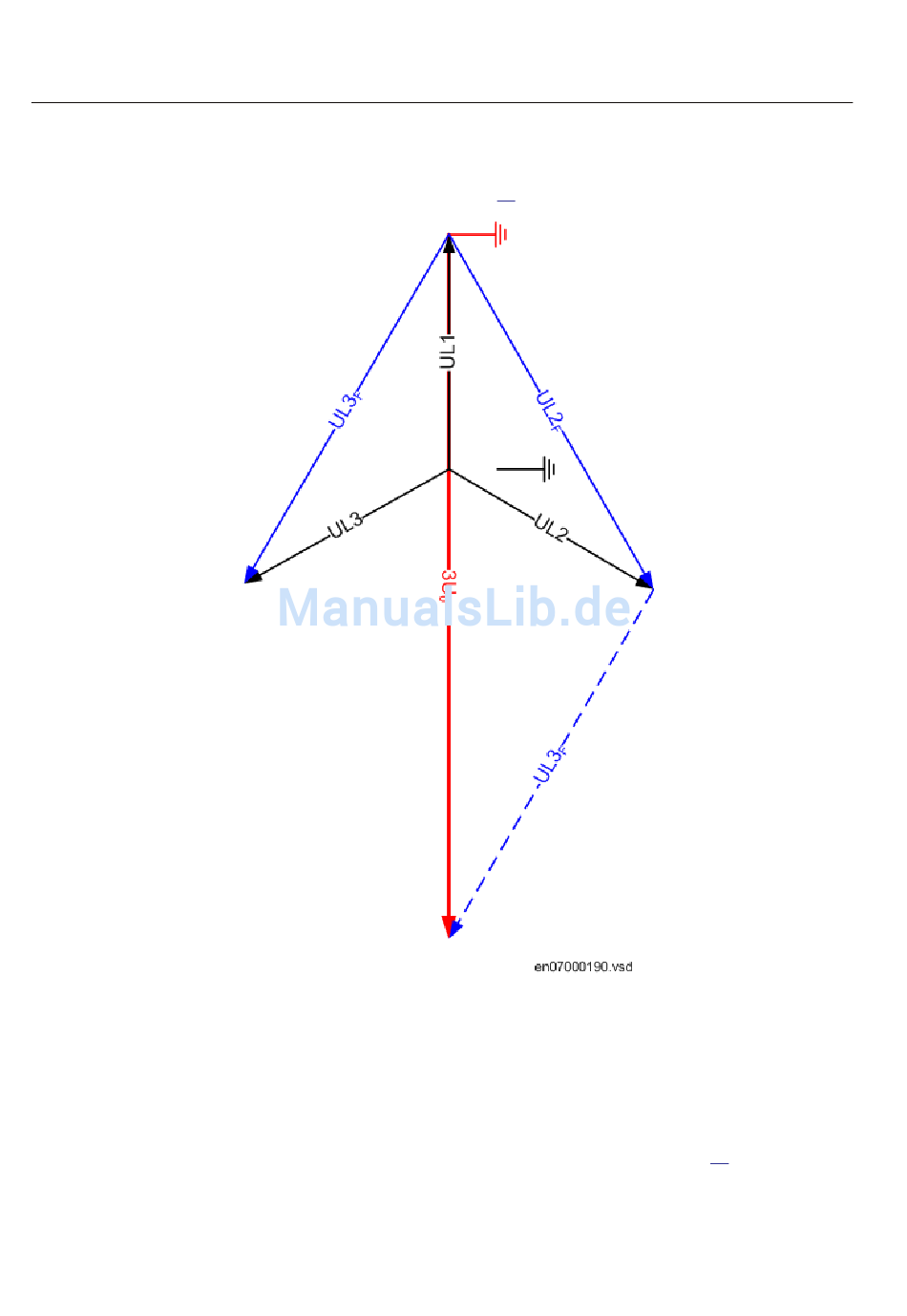

IEC07000190 V1 DE
Abb. 84: Hochohmig geerdete Netze
Direkt geerdete Netze
In direkt geerdeten Netzen führt ein Erdfehler in einer Phase zu einem
Spannungszusammenbruch in dieser Phase. Die beiden gesunden Phasen haben
gegenüber Erde eine normale Phase-Erde-Spannung. Die Restsumme hat den
gleichen Wert wie die Phase-Erde-Spannung. Siehe Abbildung. 85.
