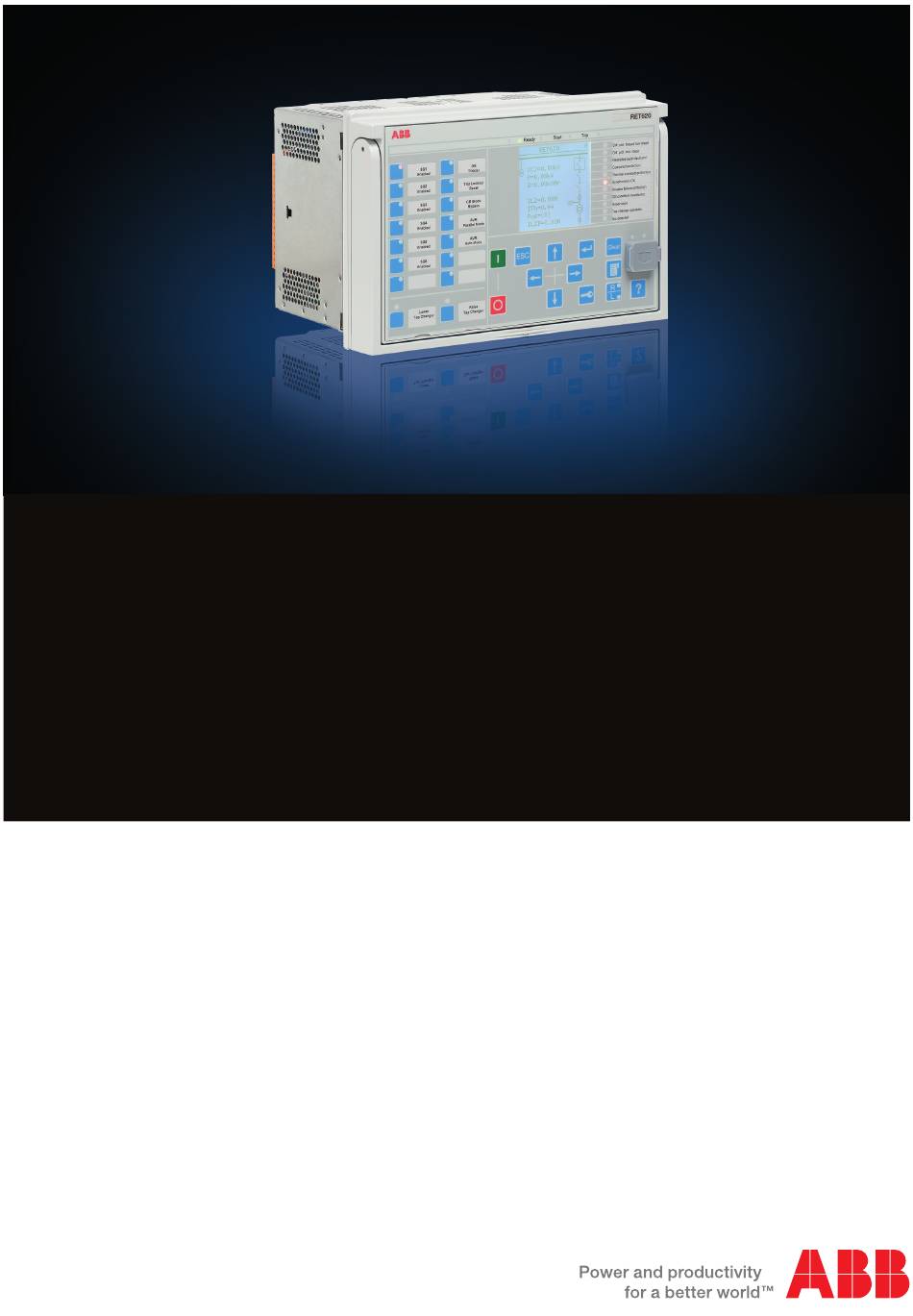

- Seite 1 ® Relion 620 Serie Transformatorschutz und Steuerung RET620 Produktdatenblatt...
-
Seite 2: Inhaltsverzeichnis
16. Stromkreisüberwachung..........14 32. Dokumentenänderungsverzeichnis......72 Haftungsausschluss Die in diesem Dokument enthaltenen Informationen können ohne Vorankündigung geändert werden und dürfen nicht als eine Verpflichtung von ABB gesehen werden. ABB übernimmt keine Verantwortung für etwaige Fehler in diesem Dokument. © Copyright 2016 ABB. -
Seite 3: Beschreibung
Industriebereich konzipiert ist. Das RET620 gehört zur mit dem Konfigurations-Tool stets ihre eigene ® Anwendungskonfiguration einrichten. Die ABB Relion Produktfamilie für Schutz und Steuerung und ist Standardkonfiguration kann jedoch als Ausgangspunkt für die Bestandteil der 620 Serie. Die Geräte der 620 Geräteserie nutzerspezifische Konfiguration dienen. - Seite 4 3× 3× 6× f>/f<, Uo> 3U> UFLS/R df/dt 81LSH BEMERKUNGEN 2× Hautpauslösung Optionale Anzahl der Berechneter Alternative 3× Verrieglungsrelais Funktion Instanzen Funktion (wird bei Wert 94/86 Io/Uo Bestellung festgelegt) GUID-BFA69E71-CDBB-4333-A91F-001F2A8A1E6B V2 DE Abb. 1. Funktionsübersicht der Standardkonfigurationen mit konventionellen Messwandlereingängen...
-
Seite 5: Funktion
Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 1. Unterstützte Funktionen Funktion IEC 61850 (Stromwandler/ Spannungswandler) Schutz Zeitverzögerter Leiter-Überstromschutz (I>) PHLPTOC1 PHLPTOC2 Zeitverzögerter Leiter-Überstromschutz (I>>) PHHPTOC1 PHHPTOC2 Unverzögerter Leiter-Überstromschutz (I>>>) PHIPTOC1 PHIPTOC2 Zeitverzögerter Leiter-Überstromrichtungsschutz (I> →) DPHLPDOC Zeitverzögerter Leiter-Überstromrichtungsschutz (3I>> →) DPHHPDOC Erdfehlerschutz (I0>) EFLPTOC1... - Seite 6 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 1. Unterstützte Funktionen, Fortsetzung Funktion IEC 61850 (Stromwandler/ Spannungswandler) Schalterversagerschutz CCBRBRF1 CCBRBRF2 CCBRBRF3 Einschaltstromerkennung INRPHAR Hauptauslösung TRPPTRC Lichtbogenschutz mit drei Lichtsensoren ARCSARC Lastabwurf und Wiederherstellung LSHDPFRQ Multifunktionsschutz MAPGAPC Schalten auf Kurzschluss CVPSOF Unterleistungsschutz DUPPDPR...
- Seite 7 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 1. Unterstützte Funktionen, Fortsetzung Funktion IEC 61850 (Stromwandler/ Spannungswandler) Leistungschalterzustandsüberwachung SSCBR1 SSCBR2 SSCBR3 Auskreisüberwachung TCSSCBR1 TCSSCBR2 Stromwandlerkreisüberwachung CCSPVC1 CCSPVC2 Erweiterte Stromwandlerkreisüberwachung für Transformatoren CTSRCTF Automatenfallüberwachung (Fuse Failure) SEQSPVC Betriebsstundenzähler für Maschinen und Geräte MDSOPT Messung Strommessung...
-
Seite 8: Schutzfunktionen
Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 1. Unterstützte Funktionen, Fortsetzung Funktion IEC 61850 (Stromwandler/ Spannungswandler) Ausschaltverzögerung (8 Kanäle) TOFGAPC Einschaltverzögerung "AN" (8 Kanäle) TONGAPC S-R Flip Flop SRGAPC Steuerobjekt (8 Kanäle) MVGAPC Ganzzahl-Steuerobjekt MVI4GAPC Skalierung von Analogwerten SCA4GAPC Allgemeines Steuerungsobjekt (16 Kanäle) SPCGAPC... -
Seite 9: Anwendung
3I→/Io→ Io HV TPOSM 3dI>T Io LV COLTC 32R/32O P>/Q> side 3Ith>T 87NH dIoHi> 87NL dIoLo> 87NH dIoHi> 3I LV side 87NL dIoLo> GUID-A758C254-7907-4965-9389-113BCBD77B75 V2 DE Abb. 2. Schutz eines Hochspannungs-/Mittelspannungs- oder eines Mittelspannungs-/Mittelspannungstransformators mit Niedrigimpedanz- Erdfehlerschutz an beiden Transformatorseiten... -
Seite 10: Unterstützte Abb-Lösungen
Schutz eines Hochspannungs-/Mittelspannungstransformators mit Erdfehlerdifferentialschutz an der unteren Transformatorseite 5. Unterstützte ABB-Lösungen der Integrität im Schutz- und Kommunikationssystem und die Die ABB-Schutz- und Steuergeräte der 620 Serie bieten Flexibilität bei Neukonfigurationen und Upgrades. Mit den zusammen mit dem Stationsmanagementgerät COM600 eine Schutzgeräten dieser Serie können die... -
Seite 11: Steuerung
GOOSE-Kommunikation GOOSE-Kommunikation GUID-4D002AA0-E35D-4D3F-A157-01F1A3044DDB V2 DE Abb. 4. Beispiel aus dem ABB Energiesystem mit Relion Geräten, Stationsmanagementgerät COM600 und MicroSCADA Pro/System 800xA 6. Steuerung über vier Trenner-Steuerblöcke für die motorbetriebene RET620 ist mit einer Funktion für die Steuerung von Steuerung der Trenner oder des Leistungsschaltereinschubs. -
Seite 12: Messung
Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Position von Erdungsschaltern ausgestattet, die für die rein Das Gerät kann Analogsignale wie z.B. die Werte für manuelle Steuerung von Trennern und Erdungsschaltern Temperatur, Druck und Stufenschalterposition über die RTD- genutzt werden können. Eingänge oder die mA-Eingänge mithilfe von Messwertgebern messen. -
Seite 13: Störschreiber
Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Die Funktionen für Strom- Spannungsoberschwingungen kann kann mit dem Anregesignal oder Auslösesignal eines die Power Quality anhand der Verzerrung der Stromkurvenform Schutzblocks oder beiden ausgelöst werden. Es stehen die und der Spannungskurvenform überwacht werden. Die Messmodi DFT, RMS und Spitzenwert zur Verfügung. -
Seite 14: Stromkreisüberwachung
Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 16. Stromkreisüberwachung Modul mit zusätzlichen Binäreingängen und -ausgängen, Die Stromkreisüberwachung dient der Erkennung von Fehlern stehen am Gerät acht weitere Binäreingänge und vier weitere in den Sekundärkreisen der Stromwandler. Wird ein Fehler Binärausgänge zur Verfügung. -
Seite 15: Stationskommunikation
Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 3. Überblick Ein-/Ausgang Standard- Bestellcodezahl Analogkanäle Binärkanäle konf. Stromwand- Spannungs- wandler 4 PO + 13 SO 4 PO + 9 SO 4 PO + 9 SO + 3 HSO 4 PO + 9 SO 19. - Seite 16 Redundanz, um Ausfälle zu vermeiden. strengen Echtzeitanforderungen an die Automatisierung von Schaltanlagen. GUID-334D26B1-C3BD-47B6-BD9D-2301190A5E9D V1 DE Abb. 5. Lösung mit PRP-Protokoll (Parallel Redundancy Protocol) Das HSR-Protokoll wendet das PRP-Prinzip eines parallelen ankommt, von dem er ursprünglich versendet wurde, verwirft Betriebs auf einen einzelnen Ring an. Für jede gesendete dieser Knoten den Frame, um Schleifen zu vermeiden.
- Seite 17 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 GUID-7996332D-7FC8-49F3-A4FE-FB4ABB730405 V1 DE Abb. 6. Lösung mit HSR-Protokoll (High Availability Seamless Redundancy) Die Entscheidung, ob das HSR- oder das PRP- Datenfluss bei einer Kommunikationsumschaltung. Die Geräte Redundanzprotokoll besser geeignet ist, ist von in der Ringtopologie agieren als nicht Managed Switch, die Funktionsanforderungen, Kosten und Komplexität abhängig.
- Seite 18 Netz B Managed Ethernet-Switch Managed Ethernet-Switch mit RSTP-Unterstützung mit RSTP-Unterstützung GUID-AB81C355-EF5D-4658-8AE0-01DC076E519C V4 DE Abb. 7. Selbstregenerierende Ethernet-Ring-Lösung Alle Kommunikationsanschlüsse, abgesehen von der IEC 60870-5-103-Format gleichzeitig mit dem IEC 61850- frontseitigen Schnittstelle, befinden sich auf integrierten Protokoll verwendet werden. optionalen Kommunikationsmodulen. Das Gerät kann über den DNP3 unterstützt sowohl serielle als auch TCP-Modi für den...
- Seite 19 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 • SNTP (Simple Network Time Protocol) • Empfang (Slave): Einstufig/zweistufig • Übertragung (Master): Einstufig • Layer 2-Zuordnung Mit spezieller Zeitsynchronisations-Verdrahtung • Peer-to-Peer-Verzögerungsberechnung • IRIG-B (Inter-Range Instrumentation Group - Time Code • Multicast-Betrieb Format B) Die erforderliche Genauigkeit für Grandmaster-Uhr ist +/-1 µs.
-
Seite 20: Technische Daten
Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 20. Technische Daten Tabelle 5. Abmessungen Beschreibung Wert Breite Rahmen 262,2 mm Gehäuse 246 mm Höhe Rahmen 177 mm, 4HE Gehäuse 160 mm Tiefe 201 mm Gewicht Vollständiges Schutzgerät max. 5,5 kg Nur Einschub max. - Seite 21 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 7. Wandlereingänge Beschreibung Wert Bemessungsfrequenz 50/60 Hz ± 5 Hz Stromeingänge Bemessungsstrom, I 1/5 A Thermische Belastbarkeit: • Kontinuierlich 20 A • 1 s 500 A Dynamische Strombelastbarkeit: • Halbwellenwert 1250 A Eingangsimpedanz <...
- Seite 22 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 9. RTD/mA-Messung Beschreibung Wert RTD-Eingänge Unterstützte RTD-Sensoren 100 Ω Platin TCR 0,00385 (DIN 43760) 250 Ω Platin TCR 0,00385 100 Ω Nickel TCR 0,00618 (DIN 43760) 120 Ω Nickel TCR 0,00618 250 Ω...
- Seite 23 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 12. Zweipolige Leistungsausgänge mit TCS-Funktion X100: PO3 und PO4 Beschreibung Wert Bemessungsspannung 250 V AC/DC Kontinuierlicher Kontaktstrom Einschaltstrom bis 3,0 s 15 A Einschaltstrom bis 0,5 s 30 A Abschaltleistung bei Steuerkreis-Zeitkonstante L/R<40 ms, bei 5 A/3 A/1 A 48/110/220 V DC (wenn beide Kontakte in Reihe geschaltet) Mindestkontaktlast...
- Seite 24 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 15. Hochgeschwindigkeits-Ausgang HSO Beschreibung Wert Bemessungsspannung 250 V AC/DC Kontinuierlicher Kontaktstrom Einschaltstrom bis 3,0 s 15 A Einschaltstrom bis 0,5 s 30 A Abschaltleistung bei Steuerkreis-Zeitkonstante L/R < 40 ms, bei 5 A/3 A/1 A 48/110/220 V DC Auslösezeit...
- Seite 25 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 20. Schutzklasse des bündig montierten Schutzgeräts Beschreibung Wert Vorderseite IP 54 Rückseite, Anschlussklemmen IP 20 Tabelle 21. Umgebungsbedingungen Beschreibung Wert Betriebstemperaturbereich -25...+55ºC (dauernd) Kurzfristiger Betriebstemperaturbereich 1)2) -40...+85 ºC (<16 h) Relative Feuchtigkeit <93 %, ohne Kondensation Luftdruck...
- Seite 26 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 22. Elektromagnetische Verträglichkeitsprüfungen Beschreibung Typ-Testwert Referenz Störfestigkeitstest gegen 1 MHz/100 kHz IEC 61000-4-18 IEC 60255-26, Klasse III IEEE C37.90.1-2002 • Gleichtakt 2,5 kV • Gegentakt 2,5 kV Prüfung der Störfestigkeit gegen 3 MHz,10 MHz IEC 61000-4-18 und 30 MHz IEC 60255-26, Klasse III...
- Seite 27 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 22. Elektromagnetische Verträglichkeitsprüfungen, Fortsetzung Beschreibung Typ-Testwert Referenz • Gleichtakt 300 V rms • Gegentakt 150 V rms Eingekoppelt, Gleichtakt Störungen 15 Hz...150 kHz IEC 61000-4-16 Prüfpegel 3 (10/1/10 V rms) Emissionsprüfungen EN 55011, Klasse A IEC 60255-26...
- Seite 28 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 25. Umgebungsprüfungen Beschreibung Typ-Testwert Referenz Trockenhitzeprüfung • 96 h bei +55 ºC IEC 60068-2-2 • 16 h bei +85 ºC Trockenkälteprüfung • 96 h bei -25 ºC IEC 60068-2-1 • 16 h bei -40 ºC Feuchte Wärmeprüfung •...
-
Seite 29: Schutzfunktionen
Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Schutzfunktionen Tabelle 29. Dreiphasiger ungerichteter Überstromschutz (PHxPTOC) Charakteristik Wert Ansprechgenauigkeit Abhängig von der Frequenz des gemessenen Stroms, f ±2 Hz PHLPTOC ± 1,5 % des eingestellten Wertes oder ± 0,002 × I PHHPTOC ±... -
Seite 30: Funktion
Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 30. Wichtigste Einstellungen des dreiphasigen ungerichteten Überstromschutzes (PHxPTOC) Parameter Funktion Wert (Bereich) Schritt Anregewert PHLPTOC 0,05...5,00 × I 0.01 PHHPTOC 0,10...40,00 × I 0.01 PHIPTOC 1,00...40,00 × I 0.01 Zeitmultiplikator PHLPTOC 0.05...15.00 0.01... - Seite 31 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 31. Dreiphasiger gerichteter Überstromschutz (DPHxPDOC) Charakteristik Wert Ansprechgenauigkeit Abhängig von der Frequenz des gemessenen Stroms/der gemessenen Spannung, f ± 2 Hz DPHLPDOC Strom: ± 1,5 % des eingestellten Wertes oder ± 0,002 × I Spannung: ±...
- Seite 32 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 33. Ungerichteter Erdfehlerschutz (EFxPTOC) Charakteristik Wert Ansprechgenauigkeit Abhängig von der Frequenz des gemessenen Stroms, f ±2 Hz EFLPTOC ± 1,5 % des eingestellten Wertes oder ± 0,002 × I EFHPTOC ±...
- Seite 33 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 35. Gerichteter Erdfehlerschutz (DEFxPDEF) Charakteristik Wert Ansprechgenauigkeit Abhängig von der Frequenz des gemessenen Stroms, f ±2 Hz DEFLPDEF Strom: ± 1,5 % des eingestellten Wertes oder ± 0,002 × I Spannung ±...
- Seite 34 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 36. Wichtigste Einstellungen des gerichteten Erdfehlerschutzes (DEFxPDEF) Parameter Funktion Wert (Bereich) Schritt Anregewert DEFLPDEF 0,010...5,000 × I 0.005 DEFHPDEF 0,10...40,00 × I 0.01 Leistungsmodus DEFxPDEF 1 = Ungerichtet 2 = Vorwärts 3 = Rückwärts Zeitmultiplikator DEFLPDEF...
- Seite 35 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 38. Wichtigste Einstellungen des Schieflastschutzes (NSPTOC) Parameter Funktion Wert (Bereich) Schritt Startwert NSPTOC 0,01...5,00 × I 0.01 0,01...5,00 x I Zeitmultiplikator NSPTOC 0.05...15.00 0.01 Verzögerungszeit NSPTOC 40...200000 ms NSPTOC Definite oder inverse time Umkehrzeit Kurven-Typ: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 Weitere Informationen finden Sie in der Tabelle zu den Betriebsmerkmalen...
- Seite 36 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 41. Dreiphasiger Unterspannungsschutz (PHPTUV) Charakteristik Wert Ansprechgenauigkeit Abhängig von der Frequenz der gemessenen Spannung, f ±2 Hz ± 1,5 % des eingestellten Wertes oder ± 0,002 × U Mindestens Typisch Höchstens 1)2) Anregezeit...
- Seite 37 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 44. Wichtigste Einstellungen Dreiphasiger Überspannungsschutz (PHPTOV) Parameter Funktion Wert (Bereich) Schritt Startwert PHPTOV 0,05...1,60 × U 0.01 Zeitmultiplikator PHPTOV 0.05...15.00 0.01 Verzögerungszeit PHPTOV 40...300000 ms PHPTOV Definite oder inverse time Betriebskurventyp Kurven-Typ: 5, 15, 17, 18, 19, 20 Weitere Informationen finden Sie in der Tabelle zu den Betriebsmerkmalen...
- Seite 38 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 47. Spannungs-Unsymmetrieschutz (NSPTOV) Charakteristik Wert Ansprechgenauigkeit Abhängig von der Frequenz der gemessenen Spannung, f ±2 Hz ± 1,5 % des eingestellten Wertes oder ± 0,002 × U Mindestens Typisch Höchstens 1)2) Anregezeit An‐...
- Seite 39 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 50. Wichtigste Einstellungen des Frequenzschutzes (FRPFRQ) Parameter Funktion Wert (Bereich) Schritt Betriebsmodus FRPFRQ 1 = Freq< 2 = Freq> 3 = df/dt 4 = Freq< + df/dt 5 = Freq> + df/dt 6 = Freq<...
- Seite 40 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 53. Dreiphasiger thermischer Überlastschutz (T2PTTR) Charakteristik Wert Ansprechgenauigkeit Abhängig von der Frequenz des gemessenen Stroms, f ±2 Hz Strommessung: ±1,5 % des eingestellten Wertes oder ±0,002 x I (bei Strömen im Bereich von 0,01...4,00 x I ±2,0% des theoretischen Wertes oder ±0,50 s Genauigkeit der Auslöseverzögerung Überlaststrom >...
- Seite 41 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 57. Stabilisierter und unverzögerter Differentialschutz für Zweiwicklungs-Transformatoren (TR2PTDF) Charakteristik Wert Ansprechgenauigkeit Abhängig von der Frequenz des gemessenen Stroms, f ±2 Hz ± 3,0% des eingestellten Wertes oder ± 0,002 × I Mindestens Typisch Höchstens...
- Seite 42 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 59. Numerisch stabilisierter Niedrigimpedanz-Nullstromdifferentialschutz (LREFPNDF) Charakteristik Wert Ansprechgenauigkeit Abhängig von der Frequenz des gemessenen Stroms, f ±2 Hz ± 2,5% des eingestellten Wertes oder ± 0,002 x I Mindestens Typisch Höchstens 1)2) Anregezeit...
- Seite 43 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 62. Wichtigste Einstellungen des Hochimpedanz- Erdfehlerdifferentialschutzes (HREFPDIF) Parameter Funktion Wert (Bereich) Schritt Ansprechwert HREFPDIF 1,0...50,0 %I Mindestverzögerung HREFPDIF 40...300000 ms Funktion HREFPDIF 1 = ein 5 = aus Tabelle 63. LS-Versagerschutz (CCBRBRF) Charakteristik Wert Ansprechgenauigkeit...
- Seite 44 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 66. Dreiphasige Einschaltstromerkennung (INRPHAR) - Wichtigste Einstellung Parameter Funktion Wert (Bereich) Schritt Anregewert INRPHAR 5...100 % Verzögerungszeit INRPHAR 20...60000 ms Tabelle 67. Lichtbogenschutz (ARCSARC) Charakteristik Wert Ansprechgenauigkeit ± 3% des eingestellten Wertes oder ± 0,01 × I Auslösezeit Mindestens Typisch...
- Seite 45 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 70. Wichtigste Einstellungen für Lastabwurf und Wiederherstellung (LSHDPFRQ) Parameter Funktion Wert (Bereich) Schritt Entlastungsmodus LSHDPFRQ 1 = Freq< 6 = Freq< ODER df/dt 8 = Freq< UND df/dt Wiederherstellungsmodus LSHDPFRQ 1 = Deaktiviert 2 = Auto 3 = Manuell...
-
Seite 46: Anzeigebereich
Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 75. Unterleistungsschutz (DUPPDPR) Charakteristik Wert Abhängig von der Frequenz des gemessenen Stroms und der gemes‐ Ansprechgenauigkeit senen Spannung: ±2 Hz Leistungsmessgenauigkeit ±3% des eingestellten Wertes oder ±0,002 × Phasenwinkel: ±2° Üblicherweise 45 ms 2)3) Anregezeit... - Seite 47 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 78. Wichtigste Einstellungen des Leistungsrichtungsschutzes (DOPPDPR) Parameter Funktion Anzeigebereich Stufe Anregewert DOPPDPR 0,01...2,00 × S 0.01 Auslöseverzögerung DOPPDPR 40...300000 Gerichteter Modus DOPPDPR 2 = Vorwärts 3 = Rückwärts Leistungswinkel DOPPDPR -90...90°...
-
Seite 48: Steuerfunktionen
Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Steuerfunktionen Tabelle 80. Synchronitäts- und Einschaltprüfung (SECRSYN) Charakteristik Wert Ansprechgenauigkeit Abhängig von der Frequenz der gemessenen Spannung, f ±1 Hz Spannung: ± 3,0% des eingestellten Wertes oder ± 0,01 × U Frequenz: ±10 mHz Phasenwinkel:... - Seite 49 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 83. Stufenschaltersteuerung mit Spannungsregler (OLATCC) Charakteristik Wert Abhängig von der Frequenz des gemessenen Stroms, f ±2 Hz Ansprechgenauigkeit Differentialspannung U = ±0,5% des gemessenen Wertes oder ±0,005 × (in gemessenen Spannungen <2,0 x U Auslösewert = ±1,5% von U für Us = 1,0 ×...
- Seite 50 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 84. Stufenschaltersteuerung mit Spannungsregelung (OLATCC) - Wichtigste Einstellungen Parameter Funktion Wert (Bereich) Schritt Automatischer Parallelmodus OLATCC 2 = Auto Master 3 = Auto Follower 5 = NRP 7 = MCC Band mittlere Spannung OLATCC 0,000...2,000 ×...
-
Seite 51: Zustandsüberwachung Und Überwachungsfunktionen
Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Zustandsüberwachung und Überwachungsfunktionen Tabelle 85. Leistungsschalter-Zustandsüberwachung (SSCBR) Charakteristik Wert Strommessgenauigkeit ±1,5 % oder ±0,002 × I (bei Strömen im Bereich von 0,1…10 × I ±5,0% (bei Strömen im Bereich von 10…40 × I Verzögerungsgenauigkeit ±1,0 % des eingestellten Wertes oder ±20 ms Schaltzeitmessung... - Seite 52 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 91. Betriebsstundenzähler für Maschinen und Geräte (MDSOPT) Beschreibung Wert ±0.5% Motorbetriebsstunden-Messgenauigkeit der Ablesung, für ein einzelnes Gerät ohne Zeitsynchronisierung...
- Seite 53 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Messfunktionen Tabelle 92. Dreiphasige Strommessung (CMMXU) Charakteristik Wert Ansprechgenauigkeit Abhängig von der Frequenz des gemessenen Stroms, f ±2 Hz ±0,5 % oder ±0,002 × I (bei Strömen im Bereich von 0,01…4,00 × I Oberschwingungsunterdrückung DFT: -50 dB bei f = n ×...
- Seite 54 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 97. Messung der Verlagerungsspannung (RESVMMXU) Charakteristik Wert Ansprechgenauigkeit Abhängig von der Frequenz des gemessenen Stroms, f/f = ±2 Hz ±0,5 % oder ±0,002 × U Oberschwingungsunterdrückung DFT: -50 dB bei f = n × f , wobei n = 2, 3, 4, 5,…...
- Seite 55 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Power Quality-Funktionen Tabelle 101. Spannungsänderung (PHQVVR) Charakteristik Wert Ansprechgenauigkeit ±1,5 % des eingestellten Wertes oder ±0,2 % der Referenzspannung Rückstellverhältnis Üblicherweise 0,96 (Erhöhung), 1,04 (Einbruch, Unterbrechung) Tabelle 102. Spannungsunsymmetrie (PHQVVR) - Wichtigste Einstellungen Parameter Funktion Anzeigebereich...
-
Seite 56: Weitere Funktionen
Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Weitere Funktionen Tabelle 105. Impulszeitglied (PTGAPC) Charakteristik Wert Verzögerungsgenauigkeit ±1,0 % des eingestellten Wertes oder ±20 ms Tabelle 106. Ausschaltverzögerung (8 Kanäle (TOFPAGC) Charakteristik Wert Verzögerungsgenauigkeit ±1,0 % des eingestellten Wertes oder ±20 ms Tabelle 107. -
Seite 57: Lokale Hmi
Die lokale HMI enthält außerdem 11 programmierbare LEDs. GUID-7A40E6B7-F3B0-46CE-8EF1-AAAC3396347F V1 DE Diese LEDs können mit dem grafischen Konfigurationstool Abb. 8. Beispiel der LHMI PCM600 individuell für die Anzeige von Alarmen und Zuständen konfiguriert werden. Die LEDs können in den beiden getrennt steuerbaren Farben Rot und Grün leuchten, sodass eine LED... -
Seite 58: Gerätegehäuse Und Einschub
Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 GUID-1DF19886-E345-4B02-926C-4F8757A0AC3E V1 DE GUID-89F4B43A-BC25-4891-8865-9A7FEDBB84B9 V1 DE GUID-D83E2F4A-9D9B-4400-A2DC-AFF08F0A2FCA V1 DE Abb. 10. Einbaumontage mit Zwischen- Abb. 9. (Tür-)Einbaumontage rahmen Abb. 11. Etagenmontage GUID-65A893DF-D304-41C7-9F65-DD33239174E5 V1 DE Abb. 12. Wandmontage 23. Gerätegehäuse und Einschub Aus Sicherheitsgründen sind die Gerätegehäuse der... -
Seite 59: Auswahl- Und Bestellinformationen
Das Schutz- und Steuergerät wird durch den Aufkleber mit der nächsten Generation, unterstützt die Erzeugung von Geräteart und der Seriennummer gekennzeichnet. Der Bestellnummern für ABB Distribution Automation IEC Produkte Aufkleber ist oberhalb der HMI auf dem oberen Teil des mit dem Schwerpunkt auf, aber nicht ausschließlich für die Einschubs angebracht. - Seite 60 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 N B T N A A N N C 1 B N N 1 1 G Kommunikation (Seriell/Ethernet) Seriell RS 485, inkl. Eingang für IRIG-B + Ethernet 100Base FX (1xLC) Seriell RS 485, inkl. Eingang für IRIG-B + Ethernet 100Base TX (1xRJ45) Seriell RS 485, inkl.
- Seite 61 N B T N A A N N A B C 1 B N N 1 1 G Ihr Bestellcode: 10 11 12 13 14 15 16 17 18 Zahl (Nr.) Code GUID-4A128E8F-8129-4411-B56A-38A279E6C946 V2 DE Abb. 13. Bestellschlüssel für komplette Geräte...
-
Seite 62: Zubehör Und Bestelldaten
Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 25. Zubehör und Bestelldaten Tabelle 108. Kabel Bestellartikel Bestellnummer Kabel für optische Sensoren für Lichtbogenschutz 1,5 m 1MRS120534-1.5 Kabel für optische Sensoren für Lichtbogenschutz 3,0 m 1MRS120534-3.0 Kabel für optische Sensoren für Lichtbogenschutz 5,0 m 1MRS120534-5.0 Tabelle 109. -
Seite 63: Cyber-Sicherheit
Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 111. Unterstützte Funktionen Funktion Web-HMI PCM600 Gerät-Parametereinstellung ● ● Speichern der Geräte-Parametereinstellungen im Gerät ● ● Signalüberwachung ● ● Störschreiberhandhabung ● ● Anzeigen der Alarm-LED ● ● Verwaltung der Zugriffskontrolle ●... -
Seite 64: Anschlussdiagramme
Lichtsensoreingang 1 Lichtsensoreingang 2 1) Auswählbar bei Bestellung -Optional 2) Gerät besitzt einen automatischen Kurzschluss- Mechanismus im Stromwandleranschluss, wenn Lichtsensoreingang 3 der Einschub entfernt wird Abbildung ： RET620 TE201 Anschlussdiagramm für Standardmodule GUID-B8E8FE37-C9B8-45A0-953F-A3D0464FE251 V3 DE Abb. 14. Anschluss für Konfiguration A... - Seite 65 X110 BI 1 BI 2 BI 3 BI 4 BI 5 BI 6 BI 7 BI 8 GUID-5298DCA3-4597-44C2-850A-889384DF423B V2 DE Abb. 15. Optionales Modul BIO0005 (Steckplatz X105) BIO0007 Modul X105 X105 BI 1 HSO1 BI 2 HSO2 BI 3 BI 4...
-
Seite 66: Zertifizierungen
RET620 Produktversion: 2.0 FP1 29. Zertifizierungen 30. Referenzmaterial DNV GL hat ein IEC 61850 Edition 2 Zertifikat Level A1 für Das Portal www.abb.de/mittelspannung bietet Informationen über das gesamte Angebot von Verteilungsautomatisierungs- ® Relion 620 Serie ausgestellt. Zertifikatnummer: 74108008- Produkten und Dienstleistungen. -
Seite 67: Funktionen, Codes Und Symbole
Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 31. Funktionen, Codes und Symbole Tabelle 112. Im Gerät enthaltene Funktionen Funktion IEC 61850 IEC 60617 ANSI Schutz Zeitverzögerter Leiter-Überstromschutz (I>) PHLPTOC1 3I> (1) 51P-1 (1) PHLPTOC2 3I> (2) 51P-1 (2) Zeitverzögerter Leiter-Überstromschutz (I>>) PHHPTOC1 3I>>... - Seite 68 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 112. Im Gerät enthaltene Funktionen, Fortsetzung Funktion IEC 61850 IEC 60617 ANSI Übererregungsschutz OEPVPH1 U/f> (1) 24 (1) OEPVPH2 U/f> (2) 24 (2) Thermischer Überlastschutz, zwei Zeitkonstanten T2PTTR1 3Ith>T/G/C (1) 49T/G/C (1) Unterstromschutz PHPTUC1...
- Seite 69 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 112. Im Gerät enthaltene Funktionen, Fortsetzung Funktion IEC 61850 IEC 60617 ANSI Multifunktionsschutz MAPGAPC1 MAP (1) MAP (1) MAPGAPC2 MAP (2) MAP (2) MAPGAPC3 MAP (3) MAP (3) MAPGAPC4 MAP (4) MAP (4) MAPGAPC5 MAP (5)
- Seite 70 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 112. Im Gerät enthaltene Funktionen, Fortsetzung Funktion IEC 61850 IEC 60617 ANSI Trennerstellungsanzeige DCSXSWI1 I <-> O DC (1) I <-> O DC (1) DCSXSWI2 I <-> O DC (2) I <->...
- Seite 71 Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 112. Im Gerät enthaltene Funktionen, Fortsetzung Funktion IEC 61850 IEC 60617 ANSI Power Quality Harmonische des Stroms CMHAI1 PQM3I (1) PQM3I (1) Harmonische der Spannung VMHAI1 PQM3U (1) PQM3V (1) Spannungsunsymmetrie PHQVVR1 PQMU (1)
-
Seite 72: Dokumentenänderungsverzeichnis
Transformatorschutz und Steuerung 1MRS758036 C RET620 Produktversion: 2.0 FP1 Tabelle 112. Im Gerät enthaltene Funktionen, Fortsetzung Funktion IEC 61850 IEC 60617 ANSI Skalierung von Analogwerten SCA4GAPC1 SCA4 (1) SCA4 (1) SCA4GAPC2 SCA4 (2) SCA4 (2) SCA4GAPC3 SCA4 (3) SCA4 (3) SCA4GAPC4 SCA4 (4) SCA4 (4) - Seite 76 Inhalt dieses Dokuments behalten wir uns jederzeit ohne Vorankündigung vor. Bei Bestellungen sind die jeweils vereinbarten Beschaf- fenheiten maßgebend. Die ABB AG übernimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Gegenständen und...
