1MRK 511 190-UDE B
Applikationshandbuch
IEC05000546 V1 DE

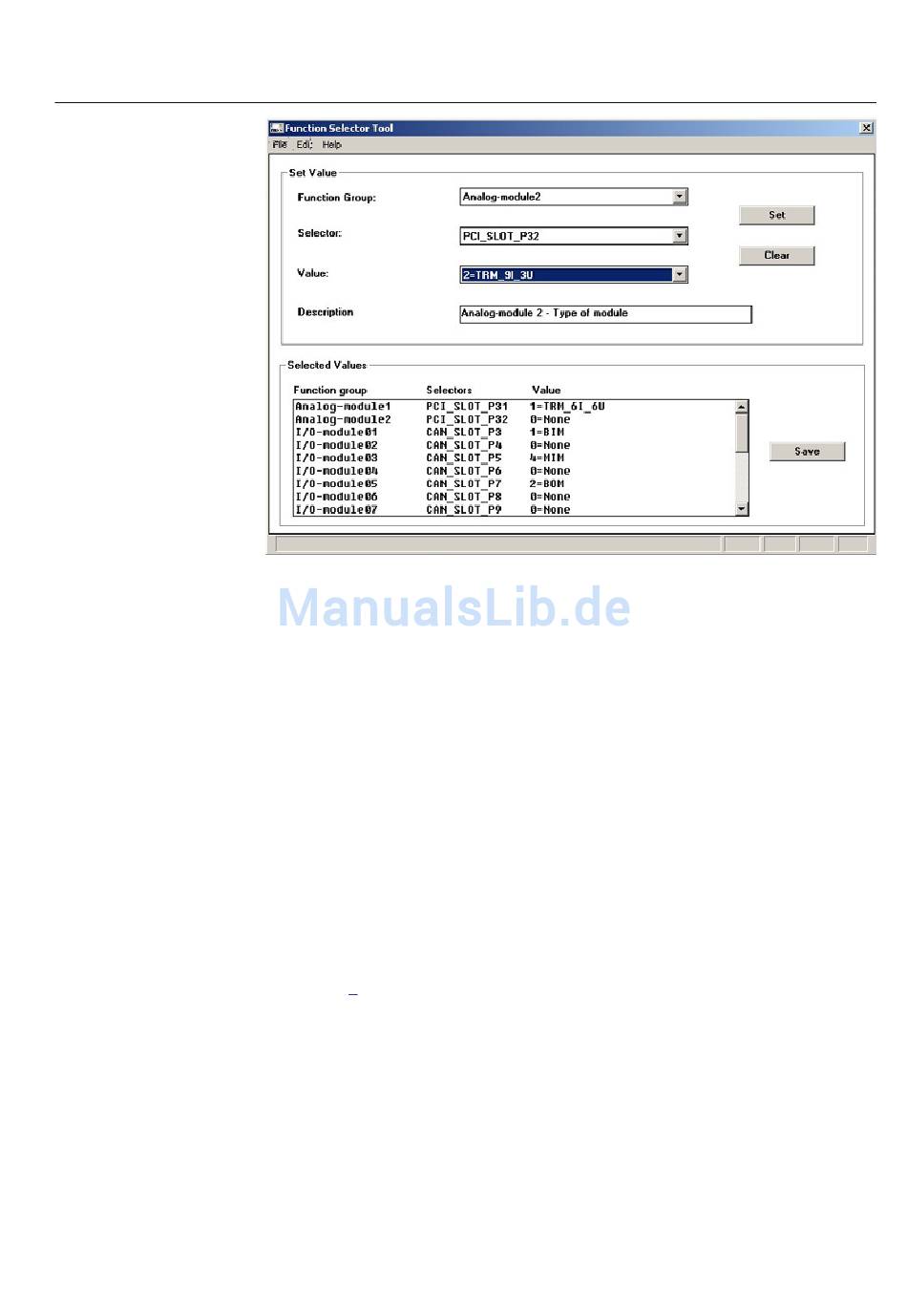

Abb. 2: Mit der Option Function Selector wird eine spezifische Hardware
definiert.
Die Hardware umfasst z. B. auch die konfigurierbaren LEDs und das
Fernübertragungs-Leitungsdaten-Kommunikationsmodul LDCM. Dazu zählen
auch wichtige Teile der physikalischen Schnittstelle, die im Signal Matrix Tool
angezeigt werden.
Die grafische Konfiguration umfasst zahlreiche virtuelle Elemente, die die
Schnittstelle zwischen den Softwarefunktionen und der Hardware bilden. Diese
Funktionsblöcke werden an allen Schnittstellenpunkten konfiguriert, an denen eine
physikalische IO vorgesehen ist.
Diese virtuellen IO Blöcke sind:
• Analoger Vorbearbeitungs-Funktionsblock SMAI
• Virtueller Binäreingangs-Funktionsblock SMBI
• Virtueller Binärausgangs-Funktionsblock SMBO
Abbildung 3 zeigt ein Beispiel dieser Funktionsblöcke für RET 670, die für den
Einsatz im Signal Matrix Tool konfiguriert sind.
