Netzwerkprotokoll-Referenz

B-3 Netzwerkprotokoll-Referenz
B-3-1 Übertragungsvorgang
B-3-2 Meldungskonfiguration: Anfrage
308

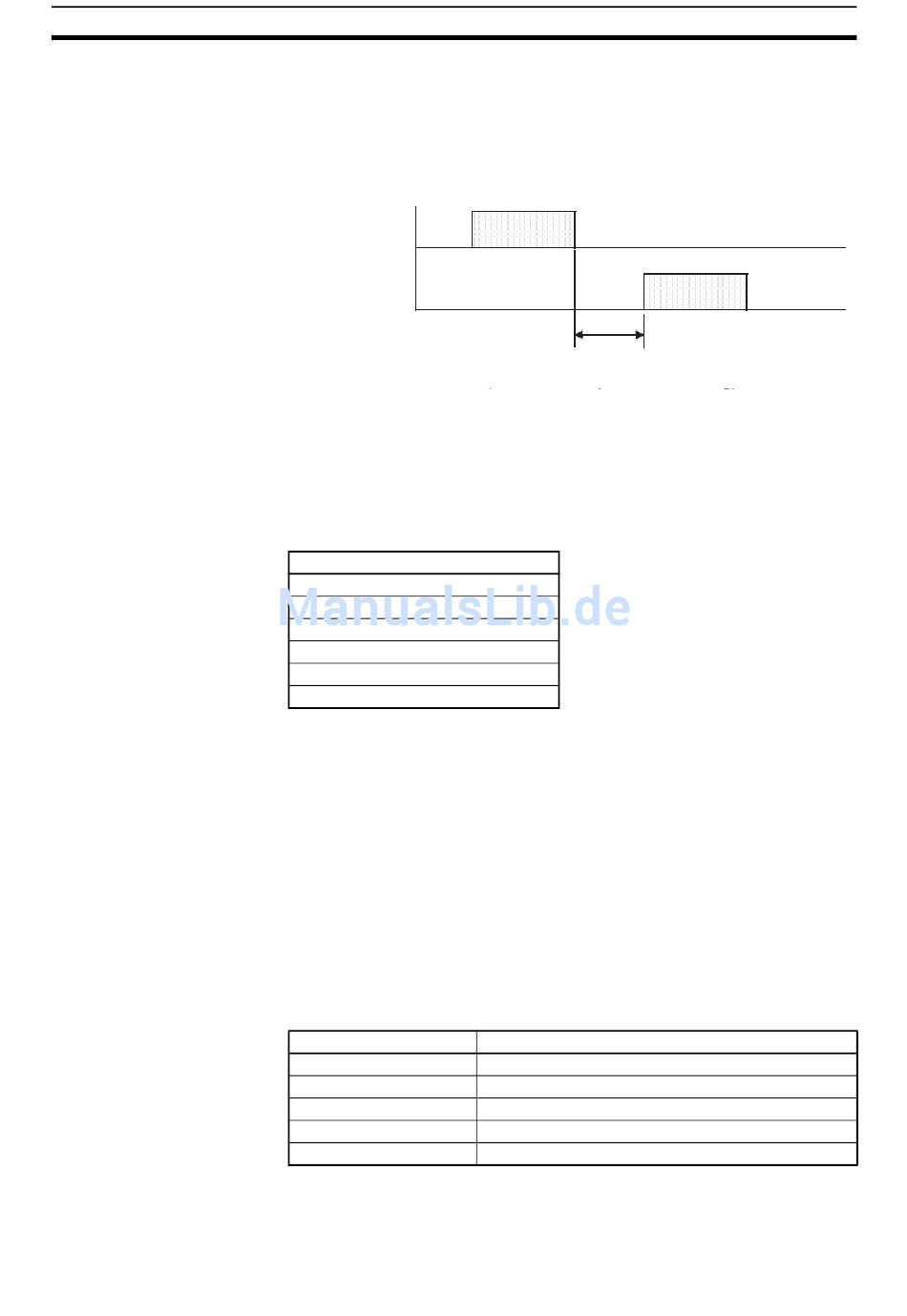

Die Übertragung zwischen den externen Steuergeräten und dem Frequenz-
umrichter läuft wie folgt ab.
Externe
Steuergeräte
Frequen-
zumrichter
(Stummintervall plus Einstellung C078)
• Anfrage – Vom externen Steuergerät wird ein Frame an den Frequenz-
umrichter gesendet
• Antwort – Vom Frequenzumrichter wird ein Frame an das externe Steuer-
gerät zurückgesendet
Der Frequenzumrichter sendet erst dann die Antwort zurück, nachdem er
eine Anfrage vom externen Steuergerät empfangen hat, und gibt keine aus-
drückliche Antwort aus. Jeder Frame ist wie folgt formatiert (mit Befehlen):
Frame-Format
Header (Stummintervall)
Slave-Adresse
Funktionscode
Daten
Fehlerprüfung
Trailer (Stummintervall)
Slave-Adresse:
• Dies ist eine Zahl von 1 bis 32, die jedem Frequenzumrichter (Slave)
zugewiesen ist. (Nur derjenige Frequenzumrichter, der die in der Anfrage
angegebene Slave-Adresse hat, kann die Anfrage empfangen.)
• Wenn die Slave-Adresse „0" angegeben ist, kann die Anfrage an alle Fre-
quenzumrichter gleichzeitig adressiert werden. (Broadcasting) (Broadcasting)
• Beim Broadcasting können Datenabruf und Daten-Loopback nicht durch-
geführt werden.
• Slave-Adresse 1-247 in Modbus-Spezifikation. Wenn der Master den
Slave 250-254 adressiert, erfolgt ein Broadcast an eine bestimmte Slave-
Adresse. Slave antwortet nicht. Und diese Funktion ist gültig für den
Schreibbefehl (05 hex, 06 hex, 0F hex, 10 hex)
Slave-Adresse
250 (FA hex)
251 (FB hex)
252 (FC hex)
253 (FD hex)
254 (FE hex)
Anfrage
Latenzzeit
Broadcast an
Broadcast an Slave-Adresse 01 bis 09
Broadcast an Slave-Adresse 10 bis 19
Broadcast an Slave-Adresse 20 bis 29
Broadcast an Slave-Adresse 30 bis 39
Broadcast an Slave-Adresse 40 bis 247
Abschnitt B-3
Antwort
t
