Anschluß der Datenleitungen
Der Datenanschluß entspricht ab Werk der DMX-512 Pinbelegung.
Die Datenanschlüsse des Pro 918 entsprechen ab Werk der DMX-512
Pinbelegung, d.h. auf Pin 1 liegt die Abschirmung, auf Pin 2 cold (Data -), auf Pin
3 hot (Data +). Da viele Geräte mit 5-poligen Verbindern ausgestattet sind, kann
es erforderlich sein, Adapterkabel zu verwenden.
1. Verbinden Sie den Datenausgang Ihres Controllers mit dem Dateneingang
des RoboScan Pro 918. Für

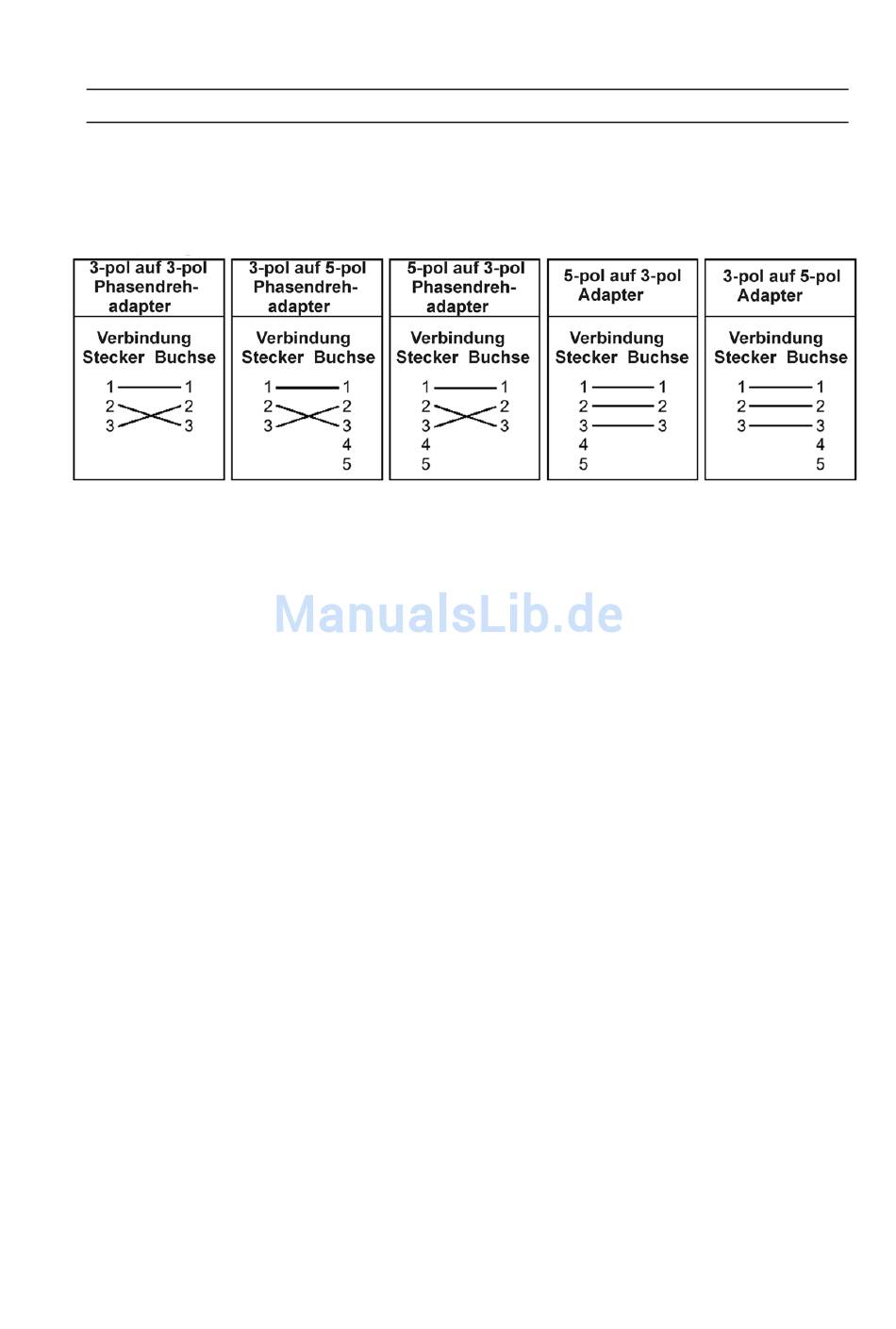

• DMX-Steuerungen mit 5-poligem Ausgang müssen Sie ein Adapterkabel
mit 5-poligem Stecker und 3-poliger Buchse verwenden. Die Pins 4 und 5
werden nicht verwendet.
• DMX- Steuerungen mit 3-poligem Ausgang verwenden Sie eine geeignete
Leitung mit 3-poligen XLR-Verbindern.
• Martin RS-485- Steuerungen benötigen Sie entweder ein Adapterkabel mit
3-poligen XLR-Verbindern, daß die Phase dreht (Pins 2 und 3 vertauscht),
oder Sie ändern die Pinbelegung des Datenanschlusses wie auf Seite 28
beschrieben.
2. Schließen Sie den Datenausgang des ersten RoboScan Pro 918 an den
Eingang des nächsten Gerätes an. Verwenden Sie für den Anschluß von
Einheiten mit dem gleichen Protokoll- Standard ein direktes Kabel und für
den Anschluß von anderen Einheiten ein Kabel, bei dem die Pins 2 und 3
vertauscht sind.
3. Schließlich muß an der freien Ausgangsbuchse der letzten Einheit noch ein
120Ω XLR- Abschlußstecker installiert werden.
RoboScan Pro 918 - Bedienungshandbuch
11
