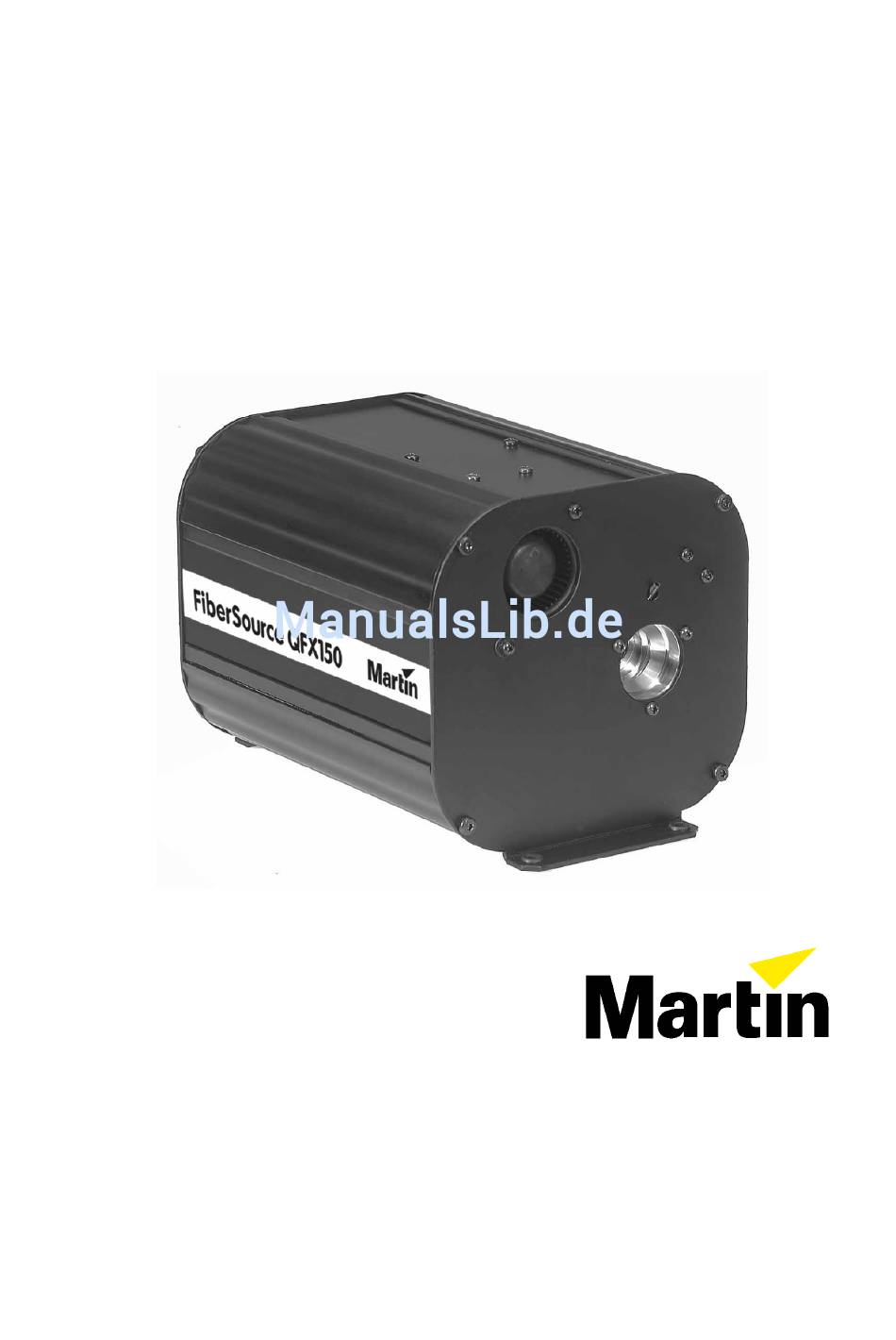

- Seite 1 FiberSource QFX150 Bedienungsanleitung...
- Seite 2 © 1999 Martin Professional A/S Alle Rechte vorbehalten. Kein Teil dieser Anleitung darf, egal auf welche Weise, ohne Genehmigung der Martin Professional A/S, Dänemark, vervielfältigt werden. Rev. 000104, CF Einführung...
-
Seite 3: Einführung

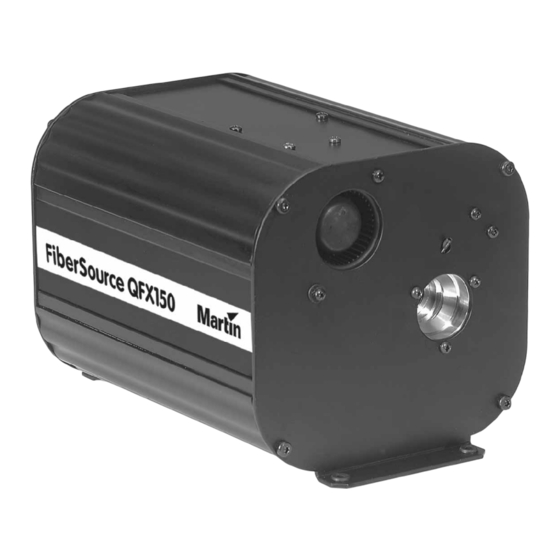

Einführung Vielen Dank, dass Sie sich für den FiberSource QFX150 von Martin entschieden haben. Der FiberSource QFX150 ist eine spezielle Lichtquelle für faseroptische Anwendungen. Er verwendet eine langlebige 150 Watt Entladungslampe und verfügt über 4 Farbeffekte, Vollbereichsdimmung und einen regelbaren Twinkle Effekt (Glitzer-Effekt). Den FiberSource QFX150 können Sie über DMX-512 Controller steuern, als Stand-Alone-Gerät betreiben... - Seite 4 Lieferumfang Das Verpackungsmaterial wurde im Hinblick auf sicheren Transport des Gerätes entwickelt – verwenden Sie immer die Originalverpackung oder ein spezielles Flightcase wenn Sie das Gerät transportieren. Lieferumfang des FiberSource QFX150: • 1 FiberSource QFX150 • Osram HQI-R 150W Lampe •...
- Seite 5 Lampe Der FiberSource QFX150 verwendet die Osram HQI-R 150 Lampe. Die Installation anderer Leuchtmittel kann zur Beschädigung des Gerätes führen. Lassen Sie die Lampe mindestens 5 Minuten abkühlen, bevor Sie das Gerät verpacken oder transportieren. Drehen Sie die Lampe so, dass der Lichtbogen während des Betriebs horizontal ausgerichtet ist.
-
Seite 6: Anschluss Der Netzspannung
Anschluss der Netzspannung WARNUNG Zum sicheren Betrieb und zum Schutz vor elektrischen Schlägen muss das Gerät geerdet werden. Stromversorgung sollte Überspannungsschutz einem Fehlerstromschutzschalter (FI- Schalter) ausgerüstet sein. WICHTIGER HINWEIS Überprüfen Sie die Spannungseinstellung bevor Sie das Gerät anschließen. Vor Gebrauch sollten Sie sich vergewissern, dass Spannungseinstellung Gerätes mit der lokalen Netzspannung... -
Seite 7: Montage Der Hauptsicherung
Montage der Hauptsicherung WICHTIG Ersetzen Sie Sicherungen NUR durch Sicherungen mit gleichen Werten! Nehmen Sie die Sicherung aus dem mitgelieferten Beutel. Überprüfen Sie den aufgedruckten Wert mit den Werten Ihrer lokalen Netzspannung. Setzen Sie dann die Sicherung in die Halterung ein. Entfernen Sie die Abdeckung der Netzanschlussbuchse. -
Seite 8: Voraussetzung Für Die Montage
Montage Der FiberSource QFX150 kann entweder direkt an einer geeigneten Oberfläche durch die vier Gummifüße an den Befestigungsflanschen montiert werden oder mit Hilfe von zwei Befestigungsklemmen (nicht im Lieferumfang enthalten) durch die 13 mm Bohrungen an den Befestigungsflanschen angebracht werden. - Seite 9 WARNUNG Sperren Sie den Bereich unter dem Gerät während der Montage ab. WARNUNG Sichern Sie das Gerät mit einem Sicherungsseil gegen Absturz oder Umfallen wenn Sie es mit Klemmen befestigen. Montage 1. Vergewissern Sie sich, dass die Klemme (nicht im Lieferumfang) nicht beschädigt ist und für das 10-fache Gewicht des Gerätes ausgelegt ist.
-
Seite 10: Lichtleitkabel Mit Seitlichem Lichtaustritt
Lichtleiterkabel / Fiberoptik Der Adapterstecker mit der Bestell-Nummer 24817 (nicht im Lieferumfang enthalten) für einen Lichtleiter mit 50 bis 300 Fasern läuft konisch zu. Die eingesetzten Lichtleiterkabel können deshalb einen Durchmesser von 8,3 bis 19,3 mm haben. Für Lichtleiter mit einem Durchmesser über 8,3 mm muss der Adapter verkürzt werden, um einen sicheren Halt und maximale Lichtausbeute zu gewährleisten. -
Seite 11: Betrieb Mit Einem Controller
Die Belegung der XLR- Verbindungen des FiberSource QFX150 entspricht der DMX- Norm. Pin 1 ist die Masse, Pin 2 Signal – (cold), Pin 3 Signal + (hot). Es können eine oder mehrere Adapterkabel notwendig sein, um den FiberSource QFX150 in die Datenleitung einzubinden, weil viele andere Geräte mit 5-poligen Anschlüssen ausgestattet sind oder mit vertauschten Signalen –... - Seite 12 4. Verbinden Sie nun alle weiteren Geräte miteinander. An einer seriellen Kette dürfen maximal 32 Geräte angeschlossen werden. 5. Terminieren Sie die Datenleitung, indem Sie einen Abschlußstecker auf den Datenausgang des letzten Gerätes stecken. Ein Abschlußstecker ist ein normaler XLR- Stecker, dessen Pins 2 und 3 mit einem 120Ω/0,25W- Widerstand verbunden sind.
-
Seite 13: Adresseinstellung
Adresseinstellung Wenn der FiberSource QFX150 mit dem DMX - Protokoll gesteuert werden soll müssen die DIP-Schalter an der Gehäuserückseite auf die Startadresse eingestellt werden. Die Startadresse ist die erste Adresse, bei der das Gerät auf von der Steuerung gesendete Daten reagiert. Der FiberSource QFX150 benötigt 5 Kanäle für die vollständige Ansteuerung mit DMX. - Seite 14 DIP- Schaltertabelle Suchen Sie die entsprechende Adresse in der Tabelle. Die DIP- Schalterstellungen 1 – 5 sind links aufgeführt, 6 – 9 oberhalb der Adressen. “0” bedeutet OFF, “1” bedeutet ON. WICHTIGER HINWEIS Der DIP- Schalter 10 muss für eine vollständige DMX- Ansteuerung auf OFF stehen. DIP- Schaltereinstellung 0 OFF...
-
Seite 15: Steuerung Der Lampe
Ansteuerbare Effekte Steuerung der Lampe Lampe zünden Der Befehl zur Zündung der Lampe wird auf Kanal 1, dem Adresskanal, gesendet. Wenn das Gerät für den Betrieb mit einem Controller konfiguriert ist, bleibt die Lampe nach Einschalten des Geräts solange ausgeschaltet, bis ein „Lamp ON“- Befehl vom Controller gesendet wird. -
Seite 16: Betrieb Als Einzelgerät
Betrieb als Einzelgerät Der FiberSource QFX150 kann auch ohne Lichtpult als Einzelgerät betrieben werden. Um die Möglichkeiten dieses Modus zu nutzen, stellen Sie an den DIP-Schaltern 1 bis 7 die gewünschte Kombination aus Farbrad- und Twinkle-Effekt ein. Über die Schalter 1 und 2 kann der Twinkle-Effekt auf „aus“, „langsam“, „mittel“, oder „schnell“... - Seite 17 WICHTIG: Für den Stand-Alone-Modus muss der DIP-Schalter 10 auf „ON“ stehen 0 = OFF 1 = ON Effekt Einstellung kein Funkeln Langsam Funkeln Mitttel Funkeln Schnell Funkeln Farbrad einschnappen Farbrad langsam Farbrad mittel Farbrad schnell Weiß Farbe 1 Farbe 1-2 Farbe 1-4 Farbe 1-6 Farbe 1-8...
- Seite 18 Master / Slave- Betrieb Mehrere FiberSource QFX150 können für synchronen Betrieb ohne Steuerung, bei dem die Slave- Geräte den Stand- Alone- Vorgaben des Master - Gerätes folgen, verbunden werden. Bis zu 32 Geräte können so verbunden werden. Wichtiger Hinweis Das Gerät überträgt Daten auf der Datenleitung wenn es sich im Stand- Alone- Modus befindet (Schalter 10 “ON”).
-
Seite 19: Grundlegende Servicearbeiten
Wartung. Wartungsintervalle hängen stark von den Betriebsbedingungen ab; informieren Sie sich bei einem Martin Professional Servicetechniker über die für Ihre Betriebsbedingungen empfohlenen Intervalle. Jede Servicearbeit die hier nicht beschrieben ist, sollten Sie einem qualifizierten Techniker überlassen. WICHTIGER HINWEIS Extreme Staub-, Fett- und Nebelfluidablagerungen vermindern die Leistung des Gerätes erheblich und können zu Überhitzung und Beschädigungen führen. -
Seite 20: Reinigung
2. Drehen Sie das Effektrad mit der Hand bis die austauschbare Maske parallel zum Kabelanschluss steht. Drehen Sie bitte das Farbrad mit der Hand so dass die Position ohne Filtereinsatz ebenfalls parallel zum Kabelanschluss steht. 3. Unterstützen Sie das Effektrad mit einer Hand und drücken die äußere Ecke der Maske in die Richtung Lampe. -
Seite 21: Austausch Der Sicherungen
Reinigen des Lüfters und der Belüftungsöffnungen ausreichende Kühlung gewährleisten, müssen Lüfter Belüftungsöffnungen periodisch gereinigt werden. 1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es vollständig abkühlen. 2. Entfernen Sie mit einer weichen Bürste, einem Wattetupfer, Staubsauger oder mit Druckluft Staub und Schmutz vom Lüfter und den Belüftungsöffnungen. - Seite 22 Lassen Sie das Gerät abkühlen. zünden Lampe schaltet zeitweise ab Gerät zu heiss Lassen Sie das Gerät abkühlen. Die Spannungseinstellung passt Überprüfen Sie die nicht zur lokalen Netzspannung Spannungseinstellung. Lüfter ist defekt Wenden Sie sich an den Martin- Service Fehlerbehebung...
-
Seite 23: Dmx-Protokoll
DMX- Protokoll Kanal Wert Prozent Funktion Reset, Lampe an/aus 0 – 89 0 - 35 nicht belegt 90 - 119 35 - 46 Reset (time > 5 sec.) 120 - 149 47 - 58 Nicht belegt 150 - 199 59 - 78 Lampenzündung (Lamp ON) 200 - 249 78 - 98... - Seite 24 Kanal Wert Prozent Funktion Color Geschwindigkeit Tracking (keine Geschwindigkeitsfunktion) Schnell → langsam, Schnellpos.Ein 6-255 2-100 Langsam → schnell, Schnellpos.Aus Anhang A – DMX- Protokoll...
-
Seite 25: Technische Daten
Technische Daten Abmessungen Abmessungen (LxBxH) ................330x213x199 mm³ Gewicht......................... 10,4 kg Lichtquelle Osram HQI-R 150 (im Lieferumfang) ......... 150W, 6000 Stunden, 4200K Bauart Gehäuse ..................Stahlblech und Aluminium Oberfläche ..................schwarz, Pulverbeschichtet Schutzklasse ........................IP20 Ansteuerung und Protokolle Datenein-/ausgang ........3-pol. XLR, pin1 Masse, pin 2 – (cold), pin 3 + (hot) Steuerprotokoll ..................USITT DMX-512 (1990) Kanäle: ..........................5 Kanal Empfohlenes Kabel: ... - Seite 26 Installation Befestigung........................ horizontal Minimale Entfernung zu brennbarem Material ..............0,1m Minimale Entfernung zur beleuchteten Fläche..............0,3m Minimaler Freiraum um die Belüftungsöffnungen .............0,1m Anhang B – technische Daten...
- Seite 27 Zubehör Adapterstecker für Lichtleiterkabel mit 50 bis 300 Einzelfasern Mit Installationszubehör: ..........BestNr. 24817 G-Klemme: ......................BestNr. 25950 Half-coupler clamp: ....................BestNr. 25951 Zubehör Farbfilter, blue 111: ................BestNr. 62327015 Zubehör Farbfilter, blue 101: ................BestNr. 62327016 Zubehör Farbfilter, cyan 401: ...............BestNr. 62327017 Zubehör Farbfilter, green 202:..............BestNr. 62327018 Zubehör Farbfilter, yellow 604:..............BestNr.
- Seite 28 Anhang B – technische Daten...
