Montage des Gerätes im Rigg

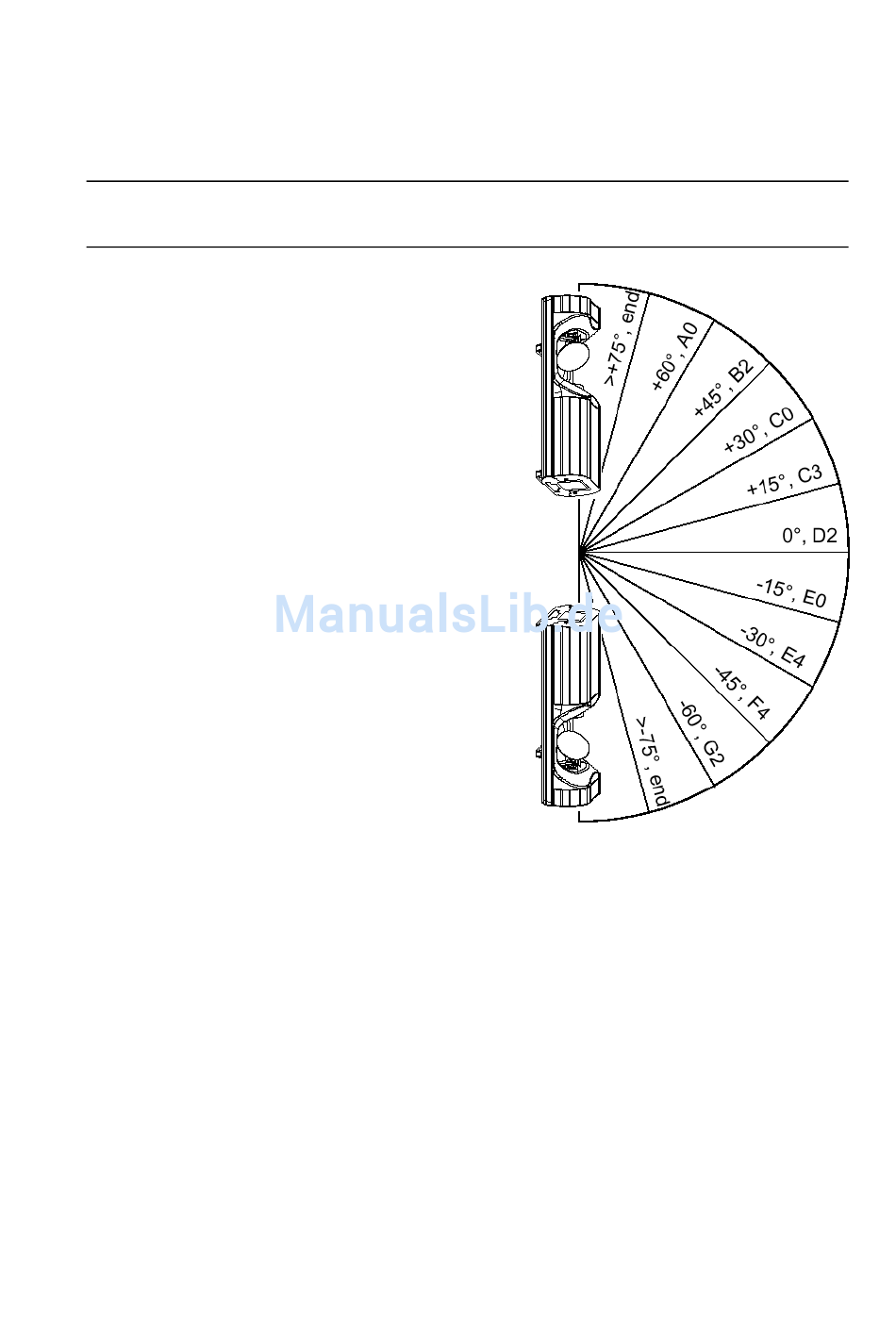

Der Hängebügel ermöglicht die Montage des Pro 918 in jedem Winkel. Die
Abbildung unten zeigt die Bügelpositionen am Gerät, die bei verschiedenen
Winkeln eingestellt werden sollen, um das Gerät im Gleichgewicht aufzuhängen.
Sichern Sie das Gerät mit einem zugelassenen Fangseil
1. Lösen Sie die Klemmen (B) auf beiden
Seiten
verschieben Sie den Bügel ungefähr
auf die richtige Position. Ziehen Sie die
Schrauben leicht fest.
2. Lösen Sie die Knebelschrauben (E)
und stellen Sie den Bügel auf den
gewünschten Winkel ein. Ziehen Sie
die Schrauben leicht fest.
3. Befestigen Sie Traversenklemmen, die
mindestens das 10-fache Gewicht des
Gerätes
Montagebügel.
Anforderungen kann 1 Klemme in der
zentralen Bohrung oder 2 Klemmen in
den beiden äußeren Bohrungen (C)
angebracht
erhältliche Klemmen siehe Zubehörliste
auf Seite 45). Vergewissern Sie sich,
daß
die
Montagebügel verschraubt sind.
4. Vergewissern Sie sich, daß die tragende Struktur für das 10-fache Gewicht
aller installierten Geräte, Klemmen, Kabel, Hilfsmittel etc. ausgelegt ist.
5. Sperren Sie den Bereich unterhalb des Gerätes während der Montage ab.
Arbeiten Sie nur von einer stabilen Plattform aus.
6. Sichern Sie den RoboScan Pro 918 mit einem für das 10-fache Gewicht des
Gerätes zugelassenen Fangseil. Der Ankerpunkt (D) auf der Oberseite des
Gerätes ist für die Aufnahme eines Sicherungsseils vorgesehen. Verwenden
Sie niemals den Montagebügel oder die Tragegriffe zur Befestigung des
Fangseils.
7. Ziehen Sie die Traversenklemme(n) fest.
8. Richten Sie das Gerät aus und ziehen Sie die Klemm- und Knebelschrauben
fest.
10
des
Hängebügels
tragen
können,
Je
nach
werden
(von
Klemmen
fest
RoboScan Pro 918 - Bedienungshandbuch
HINWEIS !
und
am
den
Martin
mit
dem
