- Seite 1 Destroyer X250 Punisher X250 Bedienungshandbuch...
- Seite 2 © 1996-1999 Martin Professional A/S Alle Rechte vorbehalten. Kein Teil dieser Anleitung darf, egal auf welche Weise, ohne Genehmigung der Martin Professional A/S, Dänemark, vervielfältigt werden. Technische Änderungen vorbehalten. Rev. 991226 MG...
-
Seite 3: Eigenschaften Des Destroyer / Punisher

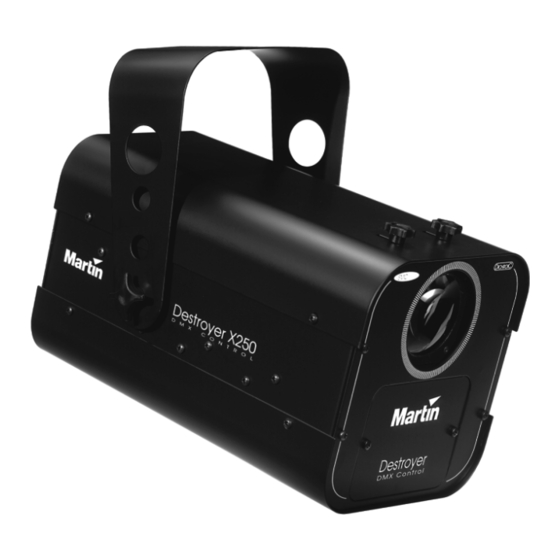

EINFÜHRUNG Die Destroyer X 250 und Punisher X 250, entwickelt und hergestellt von Martin Professional, sind neue, aggressive Disco Lighting Effekte. Die Verwendung einer leistungsstarken 250 W Halogenlampe in Verbindung mit einem motorbetriebenen Parabolreflektor und einem motorbetriebenen Goborad erzeugt eine Vielzahl von Stahlenbündeln, deren Farbe und Muster jederzeit verändert werden kann. -
Seite 4: Hinweise Zur Sicherheit
Sie alle Warnhinweise, die in diesem Handbuch oder auf dem Gerät stehen. Falls Fragen auftauchen, wie dieses Gerät sicher zu betreiben ist, wenden Sie sich bitte an Ihren Martin-Händler. Schützen Sie sich und andere vor elektrischen Schlägen • Trennen Sie das Gerät allpolig vom Netz, bevor Sie die Lampe, Sicherungen oder irgendwelche Komponenten austauschen oder installieren oder wenn das Gerät nicht in Gebrauch ist. - Seite 5 Schützen Sie sich und andere vor Verletzungen durch Abstürze • Wenn das Gerät über Bodenhöhe betrieben wird, vergewissern Sie sich, dass die tragende Struktur für das 10-fache Gewicht aller installierten Geräte etc. ausgelegt ist. • Vergewissern Sie sich, dass alle Geräteabdeckungen und der Flughaken sicher befestigt sind.
-
Seite 6: Installation
INSTALLATION Der Destroyer / Punisher wird mit folgendem Zubehör geliefert: • Destroyer / Punisher • IEC Netzkabel • Montagebügel mit Schrauben • Bedienungshandbuch Bevor Sie das Gerät in Betrieb nehmen können, müssen Sie zunächst: • die Halogenlampe installieren (nicht im Lieferumfang enthalten), •... -
Seite 7: Installation Der Lampe
WARNUNG ! Vergewissern Sie sich, daß das Gerät von der Netzversorgung getrennt ist, bevor einen folgenden Schritte beginnen oder Servicearbeiten durchführen. INSTALLATION DER LAMPE Sehen Sie bitte in den technischen Daten auf Seite 17 nach, welche Lampe im Destroyer / Punisher verwendet werden muss. Verwenden Sie keine andere Lampe. -
Seite 8: Netzspannungs- Und Frequenzeinstellung
NETZSPANNUNGS- UND FREQUENZEINSTELLUNG Die werksseitigen Einstellungen des Destroyer/ Punisher müssen mit Ihrer lokalen Netzspannung übereinstimmen. Auf der Rückseite der Einheit befindet sich ein Schild, auf dem die Werkseinstellungen aufgedruckt sind. Wenn die Einstellung mit Ihrer lokalen Netzspannung nicht übereinstimmt, müssen Sie das Gerät neu anschließen, wie im Folgenden erläutert wird. ACHTUNG ! Die ROTE Leitung muß... -
Seite 9: Transportsicherung
ENTFERNEN TRANSPORTSICHERUNG (NUR PUNISHER) ersten Inbetriebnahme müssen beim Punisher Transportsicherungsplatte aus dem Gerät entfernen. Diese Platte fixiert die Spiegeleinheit während des Transports und muß entfernt werden, um den „Shake“-Effekt zu ermöglichen. 1. Lösen Sie die vier Rändelschrauben auf der Oberseite des Gerätes und entfernen Sie die Abdeckung. -
Seite 10: Anschluss Des Controllers
Normale Mikrophonkabel können DMX- Daten über eine längere Strecke nicht zuverlässig übertragen. Die besten Ergebnisse erzielen Sie mit Datenleitungen, die der RS-485- Norm entsprechen. Ihr Martin- Händler kann Ihnen diese Datenleitungen in den verschiedensten Längen liefern. Die Belegung der XLR- Verbindungen des MX-1 entspricht der DMX- Norm. -
Seite 11: Adressierung Und Dmx-Modus
Der 1-Kanal Modus ist einfacher zu programmieren und spart DMX Kanäle auf Ihrem Lichtsteuerpult oder Controller. Grundsätzlich wird die Dynamik der Effekte mit dem Faderpegel höher. Der Martin-Controller MC-1 wurde entwickelt, um den Destroyer/Punisher und andere Martin-Produkte im 1- Kanal-Modus anzusteuern. Wenn Sie den MC-1 verwenden, muss die DMX-Adresse der Geräte auf „1“... -
Seite 12: Dip- Schaltertabelle
DIP- SCHALTERTABELLE Suchen Sie die entsprechende Adresse in der Tabelle. Die DIP- Schalterstellungen 1 – 5 sind links aufgeführt, 6 – 8 oberhalb der Adressen. „0“ bedeutet OFF, „1“ bedeutet ON. #10 1: Controller, 0: stand-alone DIP- Schaltereinstellung 1: 1-Kanal-Modus, 0: 5/6-kanal-Modus 0 OFF 1 ON 64 96... -
Seite 13: Stand Alone-Betrieb
TAND LONE ETRIEB STAND-ALONE Wenn das Gerät keine DMX-Signale empfängt, schaltet es automatisch in den Stand-Alone-Modus. Dabei wird eine Zufalls-Sequenz über das eingebaute Mikrophon getriggert. STAND-ALONE MASTER/SLAVE (NUR DESTROYER) Master / Slave Stand-Alone-Betrieb bedeutet, daß ein Destroyer im Stand- Alone-Betrieb als Controller fungiert (Mastersystem). Am Master muß der Dipschalter 10 ausgeschaltet sein (OFF). -
Seite 14: Dmx-Protokoll
DMX PROTOKOLL MULTIKANAL-MODUS DMX- Kanal DMX- Wert Beschreibung Lampe Ein / Aus 0 - 11 Lampe Aus 12 – 193 Lampe Ein 194 - 255 Gobo Strobe, schnell → langsam Trigger Modus 0 - 11 12 - 127 Musiktrigger 128 - 255 Triggerung über Controller (DMX Pegel >... -
Seite 15: Kanal-Modus
DMX Kanal DMX Wert Beschreibung Farbe / Goborad 0 - 5 Blackout 6 - 20 Position 1 21 - 36 Position 2 37 - 52 Position 3 53 - 68 Position 4 69 - 84 Position 5 85 - 100 Position 6 101 - 116 Position 7... -
Seite 16: Hinweise Zur Fehlerbeseitigung
HINWEISE ZUR FEHLERBESEITIGUNG Problem mögliche Ursachen Abhilfe Die Datenleitung vom Con- Schließen Sie den Controller Keines der Systeme troller ist nicht angeschlos- reagiert auf den Controller sen. Verwendung eines falschen Überprüfen Sie, ob Controller Kabels zwischen dem und Gerät die gleiche Controller und der ersten Steckerbelegung haben. -
Seite 17: Technische Daten
TECHNISCHE DATEN ABMESSUNGEN Abmessungen (LxBxH) ......340x265x303mm³ Gewicht ..........7 kg TEMPERATUREN maximale Umgebungstemperatur.
