Inhaltszusammenfassung für Martin Mania DC2

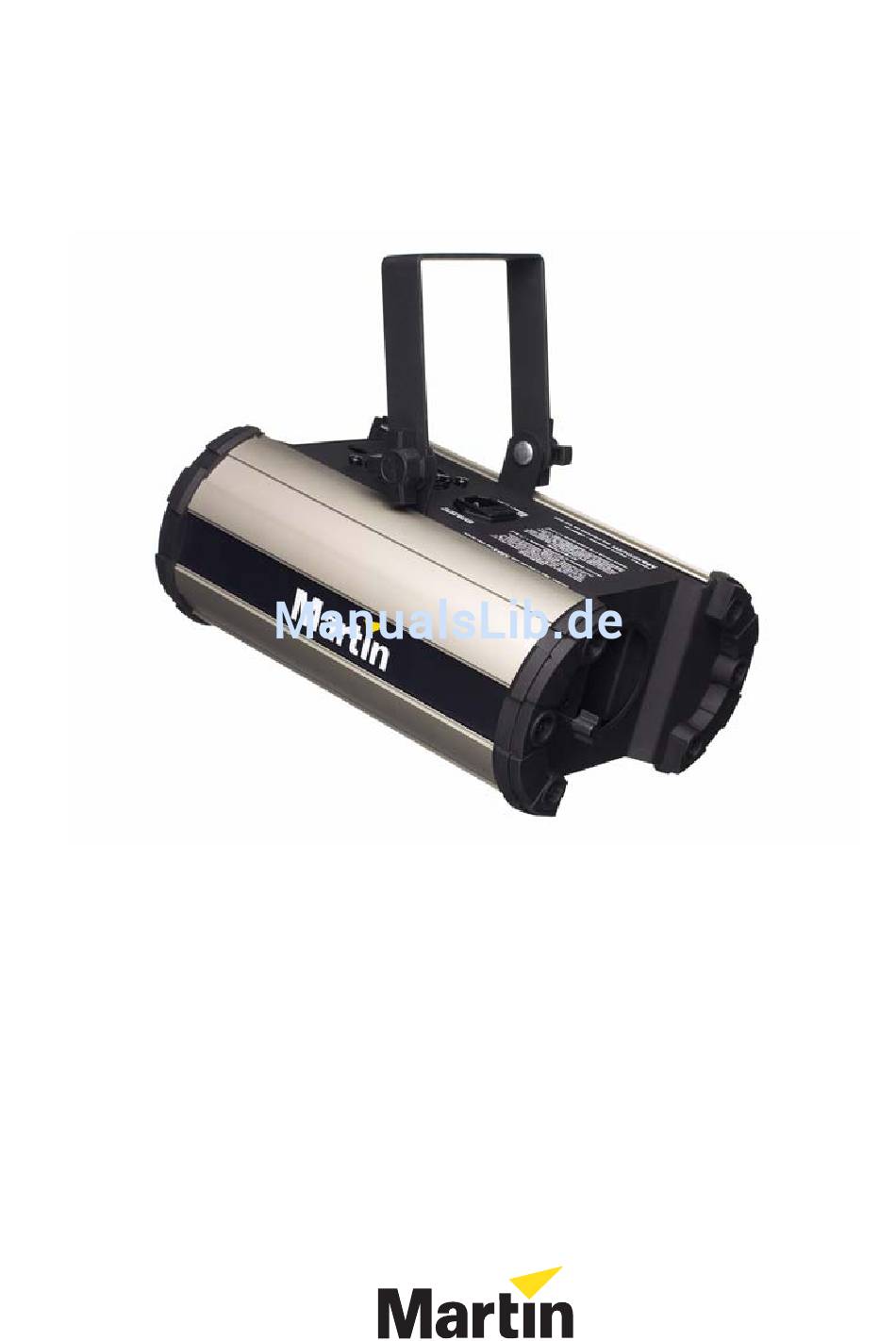

- Seite 1 Mania DC2 Bedienungsanleitung...
- Seite 2 Alle Massangaben in Millimeter Ø13 © 2003 Martin Professional A/S, Dänemark Alle Rechte vorbehalten. Kein Teil dieser Anlei- tung darf, egal auf welche Weise, ohne schriftliche Genehmigung der Martin Professional A/S, Dänemark, vervielfältigt werden. In China gedruckt. P/N 35060138, Rev. B...
-
Seite 3: Inhaltsverzeichnis
Fokussierung des Mania DC2 ........ -
Seite 4: Einführung

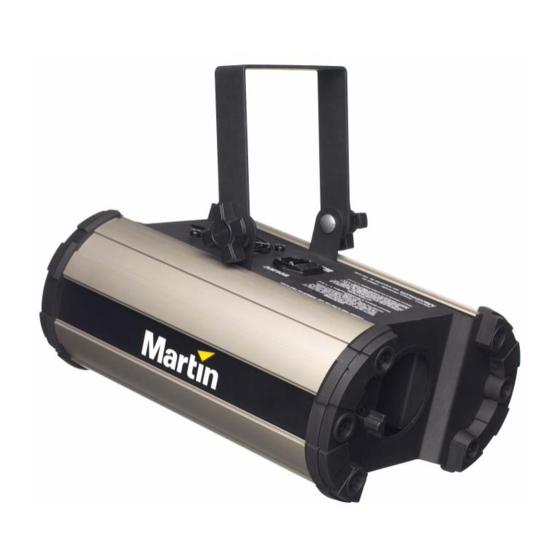

INFÜHRUNG Vielen Dank für Ihre Wahl des Martin Mania DC2. Der Mania DC2 ist ein DJ Lichteffekt, der einen Flammeneffekt mit 53° Streuwinkel und einstellbarer Geschwindigkeit erzeugt. S I C H E R H E I T S H I N W E I S E Warnung! Dieses Produkt ist nicht für den Gebrauch in Haushalten. -
Seite 5: Schutz Vor Elektrischen Stromsch Lägen
Das Leuchtmittel muss getauscht werden, wenn es beschädigt oder durch Hitze verformt ist. Das Netzkabel muss getauscht werden, wenn es beschädigt ist. Verwenden Sie nur das Original Netzkabel, das Sie bei Ihrem Martin Händler erhalten. Schutz vor elektrischen Stromsch lägen Warnung! Trennen Sie das Gerät allpolig vom Netz, bevor Sie das... -
Seite 6: Schutz Vor Verlet Zungen Durch Absturz
L I E F E R U M F A N G Das Verpackungsmaterial wurde für den sicheren Transport des Geräts entwickelt - verwenden Sie immer die Originalverpackung, wenn Sie das Gerät transportieren. Der Mania DC2 wird mit folgendem Zubehör geliefert: • 3-poliges IEC Netzkabel • Bedienungsanleitung Mania DC2 Bedienungsanleitung... -
Seite 7: Mania Dc2 Überblick
M A N I A D C 2 Ü B E R B L I C K Sicherungshalter Netzanschluß Hängebügel Knebelschrauben Lüfter Öse für Fangseil Spannungs- einstellung Effektgeschwindigkeit Netzschalter Drehrichtung (Geschwindigkeit) Knebelschraube (Deckel) Einführung... -
Seite 8: Installation
E I N S T E L L E N D E R N E T Z S P A N N U N G Der Mania DC2 ist mit einem zweistufigem Spannungswahlschalter ausgestattet. Das Gerät kann bei folgenden Netzspannungen und Frequenzen von 50-60 Hz betrieben werden: •... -
Seite 9: Mont Ag E Des Netzsteckers
Stellen Sie den Wahlschalter an der Rückseite des Geräts richtig ein, bevor Sie das Gerät in Betrieb nehmen. Netzspannung Mont ag e des Netzsteckers Warnung! Zum Schutz vor elektrischem Schlag muss das Gerät immer elektrisch geerdet werden. Die Stromversorgung soll mit einer Überlastsicherung und einem Fehlerstromschutzschalter (FI- Schalter) abgesichert sein. -
Seite 10: Gerät Einschalten
Netzschalter 2 Das Gerät wird mit dem Netzschalter eingeschaltet. M O N T A G E Ü B E R K O P F Der Mania DC2 kann mit einer Klemme (nicht im Lieferumfang) montiert werden. Warnung! Sperren Sie den Montagebereich während der Montage ab. -
Seite 11: Ändern Der Drehrichtung
6 Lösen Sie die Knebelschrauben, kippen Sie das Gerät wie gewünscht und ziehen Sie die Schrauben wieder fest. Knebelschrauben Öse für Fangseil 7 Vergewissern Sie sich, dass der Abstand zur beleuchteten Fläche mindestens 1 Meter und der Abstand zu brennbarem Material mindestens 0,3 Meter beträgt. - Seite 12 Linse. Ziehen Sie den Filter aus seiner Fassung, drehen Sie ihn um und stecken Sie ihn wieder in seine Fassung. 7 Schließen Sie den Gehäusedeckel und ziehen Sie die Knebelschraube fest. Klemmen Sie keine Kabel ein. Mania DC2 Bedienungsanleitung...
-
Seite 13: Betrieb
ETRIEB S T E U E R U N G Die Schalter auf der Rückseite des Geräts beeinflussen folgende Funktionen: • Das Gerät anschalten (I) • Ändern der Drehrichtung des Effekts. Der Schalter ändert die Drehrichtung, damit die Flammen unabhängig von der Orientierung des Geräts immer nach oben züngeln. -
Seite 14: Fokussierung Des Mania Dc2
F O K U S S I E R U N G D E S M A N I A D C 2 Die Fokuslinse wird mit dem Hebel direkt neben der Linse verschoben, um die Abbildung scharf zu stellen. Ziehen Sie den Hebel heraus oder drücken Sie ihn hinein, bis die Abbildung des Gobos scharf ist. Mania DC2 Bedienungsanleitung... -
Seite 15: Wartung
ARTUNG Dieser Abschnitt beschreibt die Wartungsarbeiten, die Sie selbst durchführen können. Warnung! Bestimmte Gehäuseteile können während des Betriebs heiß werden. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es mindestens 5 Minuten abkühlen, bevor Sie es transportieren oder öffnen. R E I N I G U N G Die regelmäßige Reinigung der Komponenten im Strahlengang und der Lüftungsöffnungen stellt die Betriebsbereitschaft und Qualität des Mania... - Seite 16 Rückstände müssen jedoch mit destilliertem Wasser entfernt werden. Reinigen Sie die Oberfläche in kreisenden Bewegungen. Trocknen Sie die Oberfläche mit einem weichen Tuch oder Druckluft. 7 Schließen Sie den Gehäusedeckel und ziehen Sie die Knebelschraube fest. Achten Sie darauf, keine Kabel einzuklemmen. Mania DC2 Bedienungsanleitung...
-
Seite 17: Austausch Des Leuchtmittels
Achtung Heißes Leuchtmittel. Das einzig zugelassene Leuchtmittel ist die Phillips 12V EFP/5H 100W (type No 6834) Lampe (Martin P/N 97000004). Diese Lampe hat eine durchschnittl. Lebensdauer von 500h. Warnung Die Verwendung anderer Leuchtmittel kann zur Beschädigung des Geräts führen! -
Seite 18: Austausch Der Haup Tsicherung
Kabel einzuklemmen. Ziehen Sie die Knebelschraube fest. H A U P T S I C H E R U N G Der Mania DC2 ist zum Schutz vor Überlastung mit einer trägen Sicherung abgesichert. Die Sicherung könnte defekt sein, wenn das Gerät Strom erhält und die Lampe eingeschaltet ist aber nicht leuchtet. -
Seite 19: Fehlerbehebung
Gerät zu heiß Abkühlen lassen. Belüftung des Geräts verbessern. Keine Aktion Musik zu leise, um den Lautstärke erhöhen. Musiktrigger zu aktivieren Näher an die Lautsprecher bringen. Elektrischer Defekt Martin-Service kontaktieren. Sicherung fällt regelmäßig aus Elektrischer Defekt Martin-Service kontaktieren. Fehlerbehebung... -
Seite 20: Technische Daten
Streuwinkel ..........53° Mania DC2 Bedienungsanleitung... - Seite 21 B E S T E L L I N F O R M A T I O N Mania DC2 non-US Version ......P/N 90430020...
- Seite 24 • Olof Palmes Allé 18 • 8200 Aarhus N • Denmark Tel: +45 8740 0000 • Fax +45 8740 0010...
