Installation
Der RoboScan Pro 918 wird mit einem Montagebügel für die Installation
geliefert. Zusätzlich ist ein Ankerpunkt für Sicherungsseile vorhanden.

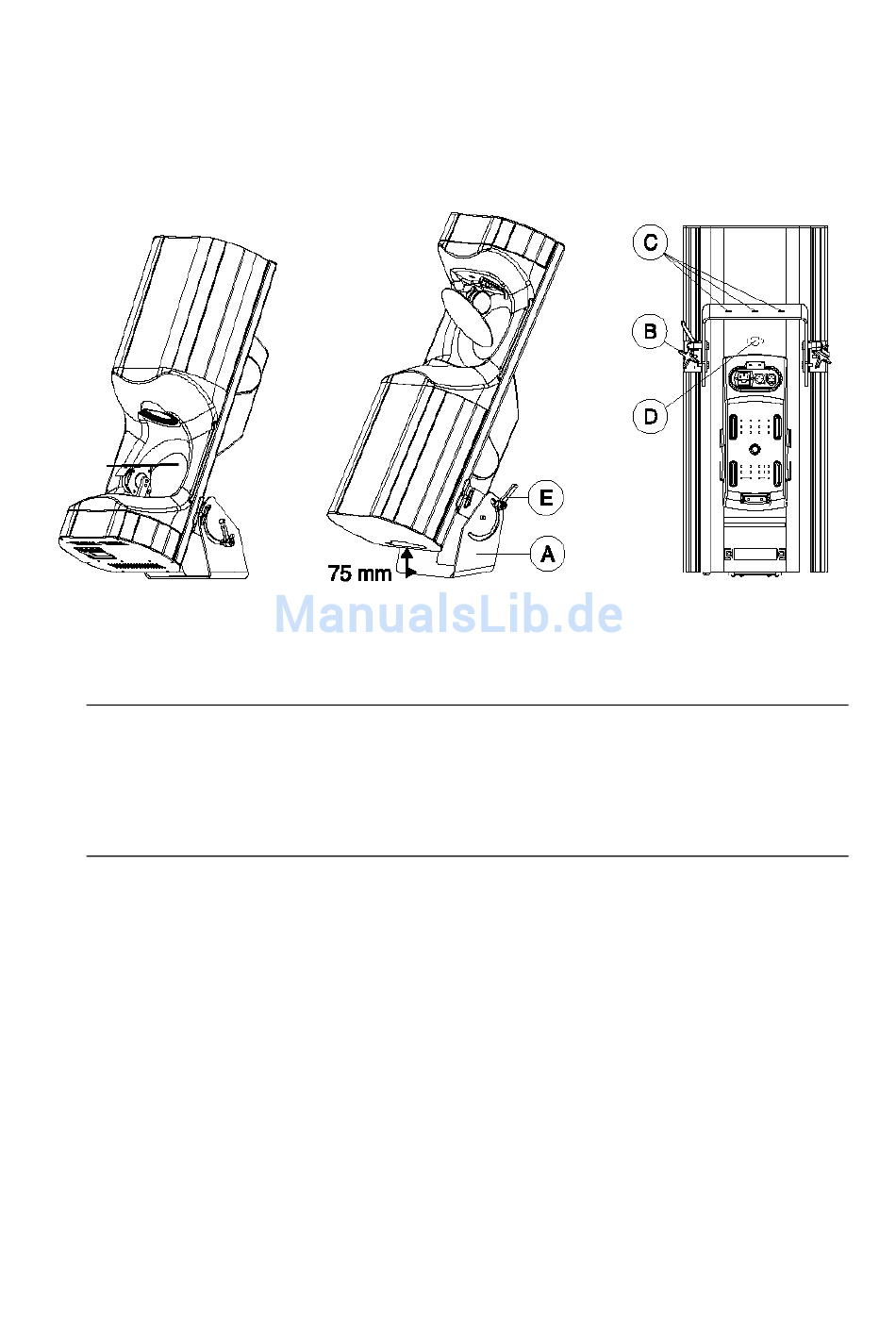

Verwendung des Hängebügels als Bodenständer
Wenn Sie das Gerät mit der Lampenfassung zum Boden zeigend
aufstellen, muß der Abstand zwischen Boden und Lampenfassung
mindestens 75 mm betragen, um einwandfreie Kühlung
1. Wenn Sie das Gerät mit dem Ablenkspiegel nach oben aufstellen möchten,
lösen Sie die Befestigungsschrauben des Hängebügels am Gerät und richten
die Markierungspfeile auf die letzten Maßlinie aus; der Hängebügel darf nicht
weiter zur hinteren Abdeckplatte hin montiert werden. Lösen Sie die
Knebelschrauben und stellen Sie den maximalen Winkel des Bügels ein
(Markierung „-"). Ziehen Sie die Knebelschrauben fest.
2. Wenn Sie das Gerät mit dem Ablenkspiegel nach unten aufstellen möchten,
lösen Sie die Befestigungsschrauben des Hängebügels am Gerät und richten
die Markierungspfeile auf die letzte Maßlinie aus; die genaue Position ist
nicht entscheidend. Ziehen Sie die Befestigungsschrauben fest. Lösen Sie
die Knebelschrauben und stellen Sie einen Winkel zwischen 60° und 75° ein.
Ziehen Sie die Knebelschrauben fest.
3. Installieren Sie das Gerät immer auf einer stabilen Plattform, die sich nicht im
dem Publikum zugänglichen Bereich befindet. Vergewissern Sie sich, daß
das Gerät stabil steht: Stellen Sie den Winkel neu ein, falls nötig.
WARNUNG !
sicherzustellen.
RoboScan Pro 918 - Bedienungshandbuch
9
