ANSCHLUSS DES CONTROLLERS
Der PAL 1200 kann über Martin RS-485 und DMX-512 Controller angesteuert
werden. Die Steuerbefehle werden vom Controller über ein XLR- Kabel zum
Dateneingang des PAL übertragen. Der Datenausgang erlaubt den Anschluß
weiterer Einheiten. Bis zu
angeschlossen werden.
Anschluß der Datenleitung
1. Verbinden Sie den Datenausgang des Controllers mit dem Dateneingang
des PAL 1200.
2. Verbinden Sie den Datenausgang der ersten Einheit mit dem Dateneingang
der folgenden über das mitgelieferte XLR-XLR Kabel.
3. Schließen Sie alle weiteren Einheiten in gleicher Weise an. Die Reihenfolge
der Geräte in der Datenleitung ist beliebig und hat keinen Einfluß auf die
Adressen und Steuerkanäle – Wählen Sie am besten die Anordnung mit den
kürzesten Leitungswegen. In einer Datenleitung können maximal 32 Geräte
angeschlossen werden.
4. Um eine korrekte Ansteuerung zu gewährleisten ist es sehr wichtig, einen
Abschlußstecker an der letzten Einheit in der Datenleitung zu installieren.
10 PAL 1200, PAL 1200 E, PAL 1200 FX - Bedienungshandbuch
32

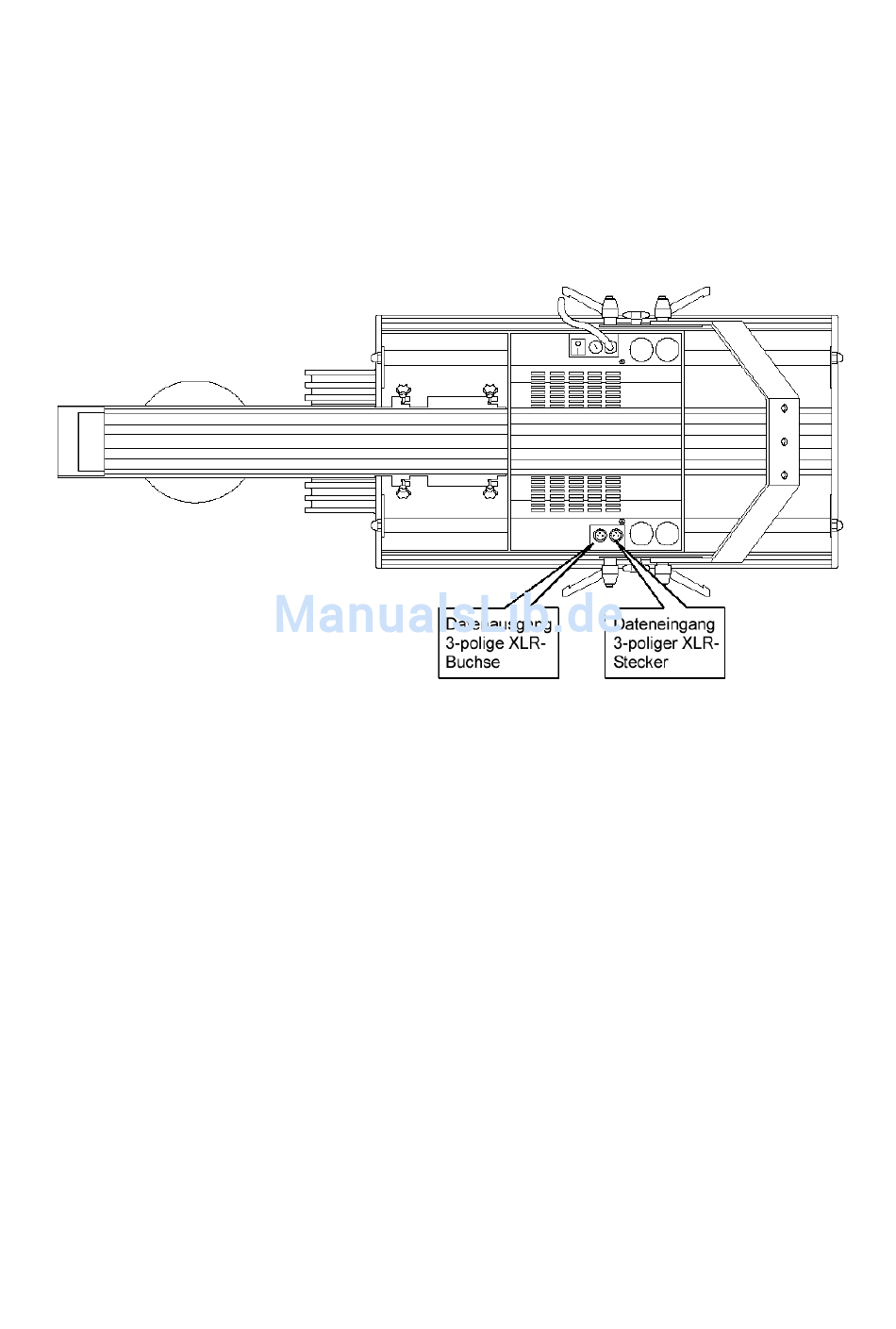

Abb.2: Anschluß der Datenleitung
Geräte können an eine Datenleitung
