Montage

Warnung! Der MAC 101™ muss an einer ebenen Oberfläche (Boden, Wand, Decke) oder in beliebiger
Orientierung mit einer Hängeschelle (nicht im Lieferumfang enthalten) an einer Truss befestigt
werden. Schalten Sie den MAC 101 nicht ein, wenn er frei steht oder das Gerät bewegt werden kann.
Warnung! Montieren Sie ein zugelassenes Sicherungsseil nur am Ankerpunkt (siehe
"Geräte-Übersicht" auf Seite 6).
Der Abstand zur beleuchteten Fläche muß mindestens 200 mm, zu entzündlichem Material (Holz,
Kunststoff, Papier, usw.) mindestens 100 mm betragen. Der Luftstrom um das Gerät. In der Nähe des
Gerätes darf sich kein leicht entzündliches Material befinden.
Der Kopf muß sich in seinem gesamten Bewegungsbereich frei bewegen können. Er darf nicht mit
anderen Objekten kollidieren.
Der Mittenabstand zwischen zwei MAC 101 muss mindestens 250 mm betragen.
Befestigen des Gerätes an einer Fläche
Der MAC 101 kann direkt an einer Fläche in beliebigem Winkel befestigt werden. Die Fläche muss für das
10fache Gewicht aller auf ihr gestellten Geräte ausgelegt sein.
Warnung! Die Oberfläche muss hart und glatt sein. Andernfalls können die Lüftungsöffnungen in
der Basis des Geräts blockiert werden. Dadurch überhitzt das Gerät. Stellen Sie das Gerät nicht
ohne Verankerung auf eine Fläche oder an einen Ort, an dem es sich bewegen oder herunterfallen
kann. Verwenden Sie ein Sicherungsseil im zugelassenen Ankerpunkt (siehe "Geräte-Übersicht" auf
Seite 6), wenn das Gerät über Grund aufgestellt wird und durch einen Absturz Personen verletzt
oder Gegenstände beschädigt werden können, wenn die Hauptverankerung versagt.
Montage des MAC 101™ an einer Truss
Der MAC 101™ kann in beliebiger Orientierung an einer Truss oder ähnlichen Struktur befestigt werden.
Warnung! Verwenden Sie immer eine Klemme, die für eine M12-Schraube geeignet ist. Die Klemme
wird mit einer M12-Schraube an der Basis des MAC 101 befestigt. Die Schraube muss 20 - 30 mm in
das Gewinde an der Basis des Gerätes eindringen.
.Der MAC 101 wird mit einer M12-Schraube geliefert, die für viele Klemmen geeignet ist. Prüfen Sie
vor der Montage die Einschraubtiefe der Schraube in der Basis des Gerätes. Sie darf nicht mehr als
20 - 30 mm betragen, da sonst die Pan-Achse blockiert wird.
Montage des MAC 101 an einer Truss:
1. Die tragende Struktur
muß für mindestens
das 10fache Gewicht
aller installierten
Geräte ausgelegt sein.
2. Die Hängeschelle (z.B.
G-Klemme, Art.-Nr.
91602003, Halfcoupler
Art.-Nr. 91602005,
Quicktrigger-Klemme
Art.-Nr. 91602007) ist
als Zubehör von Martin
erhältlich. Sie
benötigen keinen
Omega-Adapter.

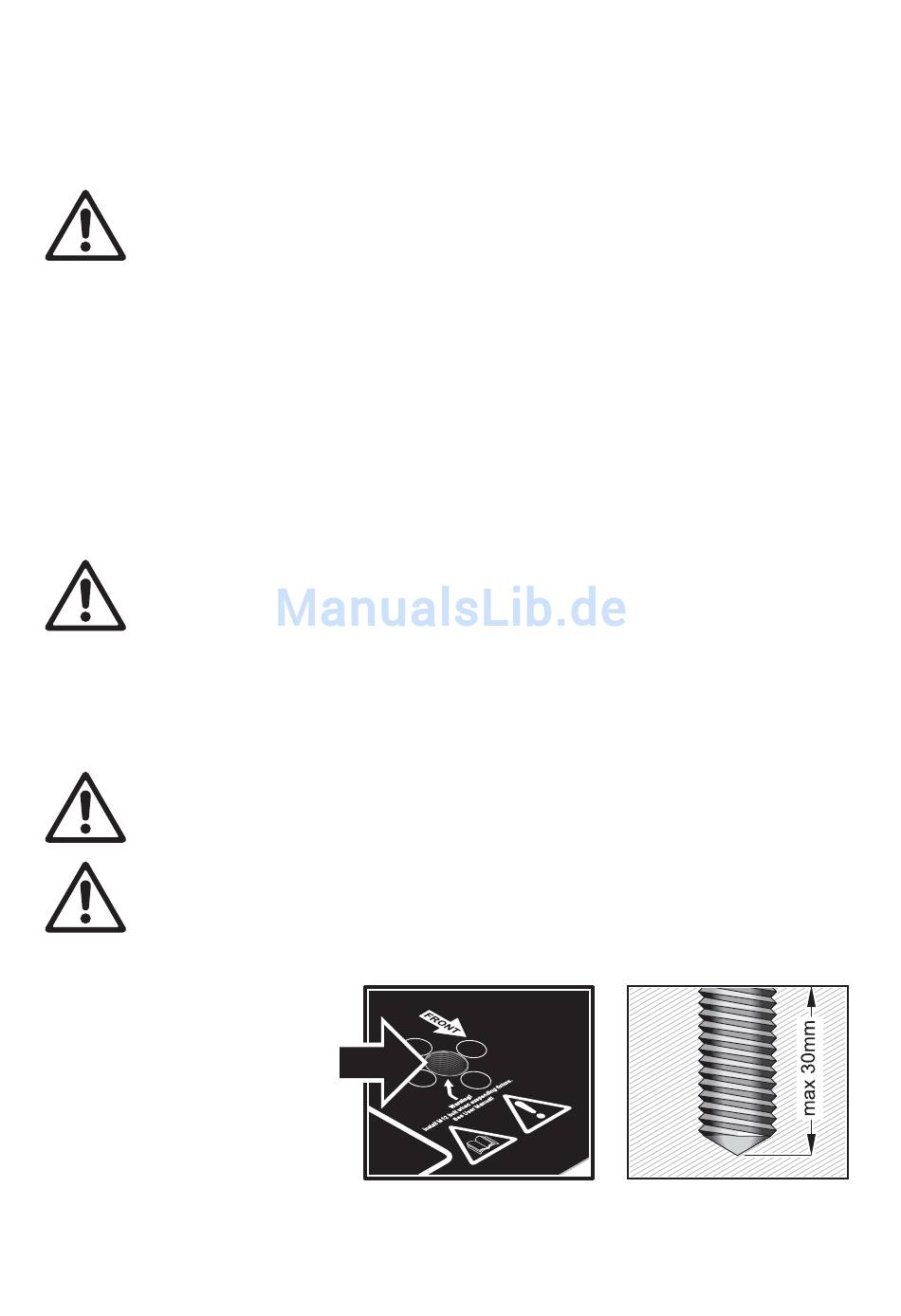

Bild 2: Gewinde für die Klemmenschraube
Montage 11
