Montage
Rampe gaz
Contrôle de la tête de combustion
B C D
VGL3.290 4 6
VGL3.360 9 6

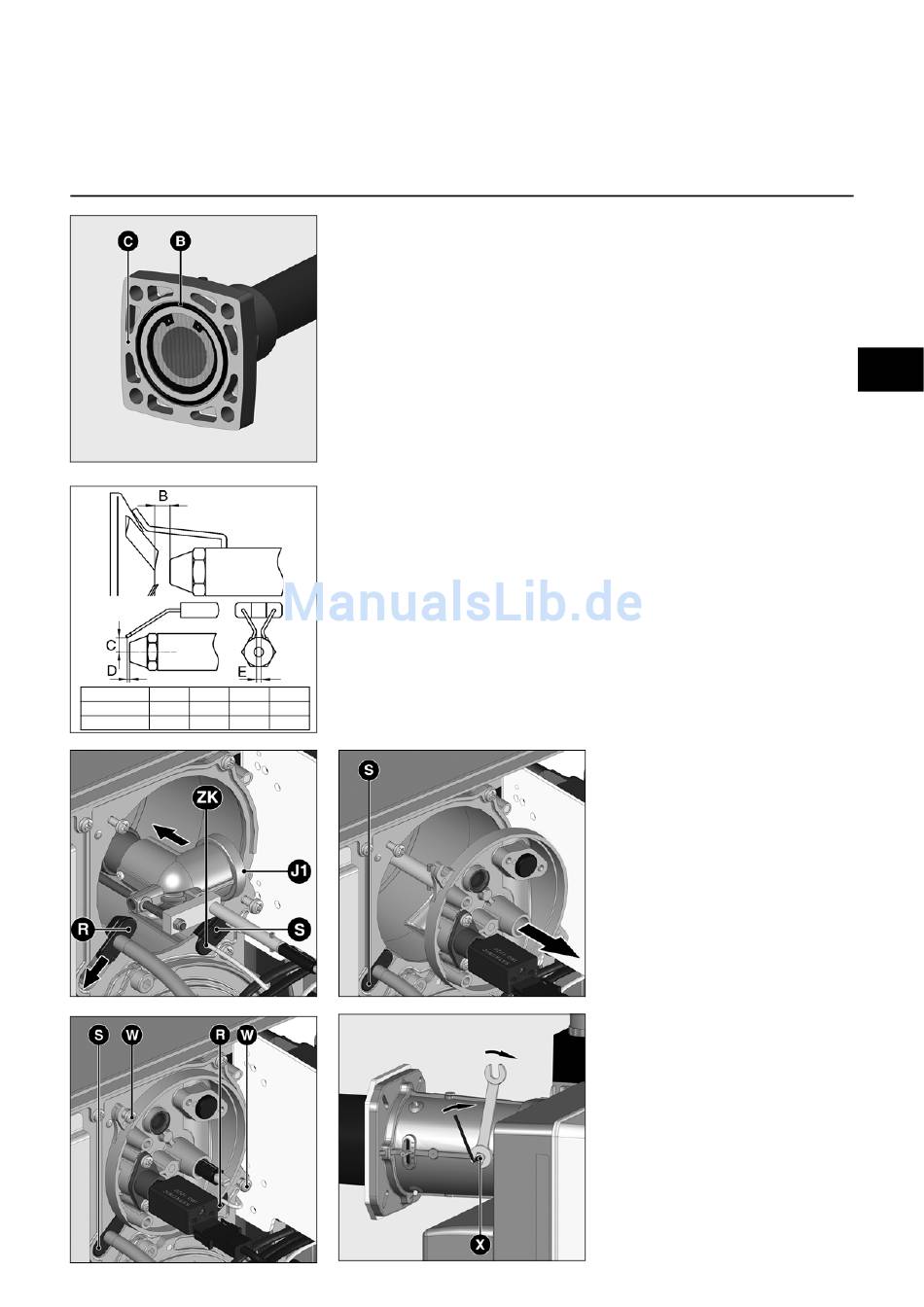

Montage de la rampe gaz
• Vérifier le positionnement correct du
joint O-Ring B dans la bride de
raccordement C.
• Fixer la rampe gaz sur la tête de
combustion de telle façon que les
bobines de la rampe gaz viennent
impérativement en position verticale
haute.
• Prendre garde au sens de circulation.
• Connecter le câble d'alimentation de la
rampe gaz.
E
4 3
5 3
08/2014 - Art. Nr. 4200 1054 5400A
Contrôle de la tête de combustion
• Vérifier le réglage des électrodes
d'allumage selon le schéma.
Montage des organes de combustion
• Vérifier le positionnement correct du
joint O-Ring J1 dans le coude gaz.
• Engager les organes de combustion
dans la tête, serrer la vis de fixation X
à l'aide d'une clé hexagonale, puis
serrer le contre-l'écrou à l'aide d'une
clé plate.
• Faire passer le flexible fuel F et les
câbles d'allumage ZK dans les passe-
fils R et S.
• Raccorder le flexible sur la pompe.
• Raccorder les câbles d'allumage sur
l'allumeur.
• Remonter le couvercle.
• Serrer les 2 vis W.
