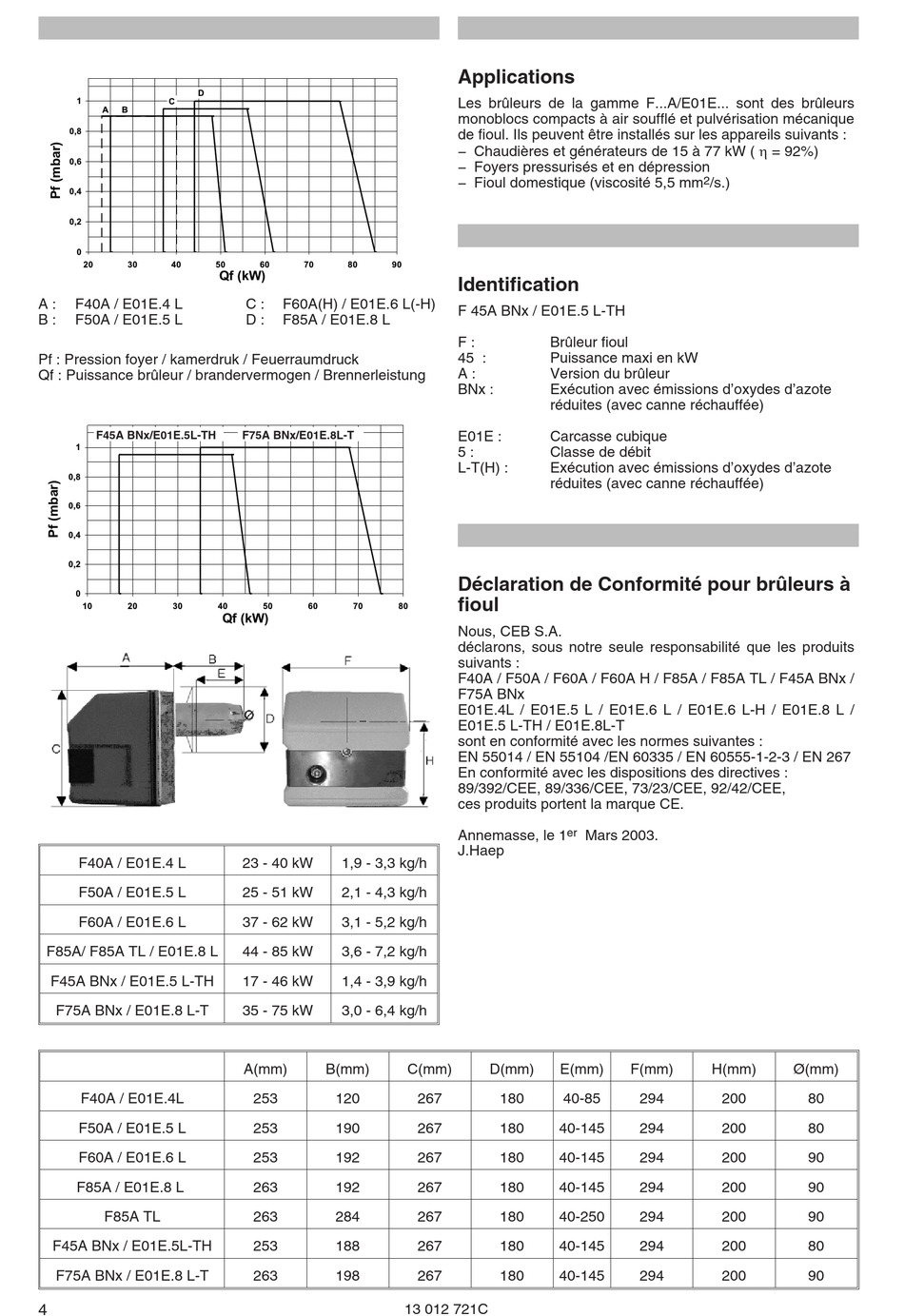

Déclaration De Conformité Pour Brûleurs À Fioul; Applications; Identification - elco F40A E01E.4 L Betriebsanleitung

D
1 C
A B
0,8
0,6
0,4
0,2
0
20 30 40
A : F40A / E01E.4 L
B : F50A / E01E.5 L
Pf : Pression foyer / kamerdruk / Feuerraumdruck
Qf : Puissance brûleur / brandervermogen / Brennerleistung
F45A BNx/E01E.5L-TH
1
0,8
0,6
0,4
0,2
0
10 20 30
F40A / E01E.4 L
F50A / E01E.5 L
F60A / E01E.6 L
F85A/ F85A TL / E01E.8 L
F45A BNx / E01E.5 L-TH
F75A BNx / E01E.8 L-T
F40A / E01E.4L
F50A / E01E.5 L
F60A / E01E.6 L
F85A / E01E.8 L
F85A TL
F45A BNx / E01E.5L-TH
F75A BNx / E01E.8 L-T
4
50 60 70 80
Qf (kW)
C : F60A(H) / E01E.6 L(-H)
D : F85A / E01E.8 L
F75A BNx/E01E.8L-T
40 50 60 70
Qf (kW)
23 - 40 kW 1,9 - 3,3 kg/h
25 - 51 kW 2,1 - 4,3 kg/h
37 - 62 kW 3,1 - 5,2 kg/h
44 - 85 kW 3,6 - 7,2 kg/h
17 - 46 kW 1,4 - 3,9 kg/h
35 - 75 kW 3,0 - 6,4 kg/h
A(mm) B(mm)
253 120
253 190
253 192
263 192
263 284
253 188
263 198

Applications

Les brûleurs de la gamme F...A/E01E... sont des brûleurs
monoblocs compacts à air soufflé et pulvérisation mécanique
de fioul. Ils peuvent être installés sur les appareils suivants :
− Chaudières et générateurs de 15 à 77 kW ( h = 92%)
− Foyers pressurisés et en dépression
− Fioul domestique (viscosité 5,5 mm
90

Identification

F 45A BNx / E01E.5 L-TH
F : Brûleur fioul
45 : Puissance maxi en kW
A : Version du brûleur
BNx : Exécution avec émissions d'oxydes d'azote
réduites (avec canne réchauffée)
E01E : Carcasse cubique
5 : Classe de débit
L-T(H) : Exécution avec émissions d'oxydes d'azote
réduites (avec canne réchauffée)
Déclaration de Conformité pour brûleurs à
fioul
80
Nous, CEB S.A.
déclarons, sous notre seule responsabilité que les produits
suivants :
F40A / F50A / F60A / F60A H / F85A / F85A TL / F45A BNx /
F75A BNx
E01E.4L / E01E.5 L / E01E.6 L / E01E.6 L-H / E01E.8 L /
E01E.5 L-TH / E01E.8L-T
sont en conformité avec les normes suivantes :
EN 55014 / EN 55104 /EN 60335 / EN 60555-1-2-3 / EN 267
En conformité avec les dispositions des directives :
89/392/CEE, 89/336/CEE, 73/23/CEE, 92/42/CEE,
ces produits portent la marque CE.
Annemasse, le 1
J.Haep
C(mm) D(mm) E(mm)
267 180 40-85
267 180 40-145
267 180 40-145
267 180 40-145
267 180 40-250
267 180 40-145
267 180 40-145
13 012 721C
2
/s.)
er Mars 2003.
F(mm) H(mm)
294 200
294 200
294 200
294 200
294 200
294 200
294 200
Ø(mm)
80
80
90
90
90
80
90
