Funktion

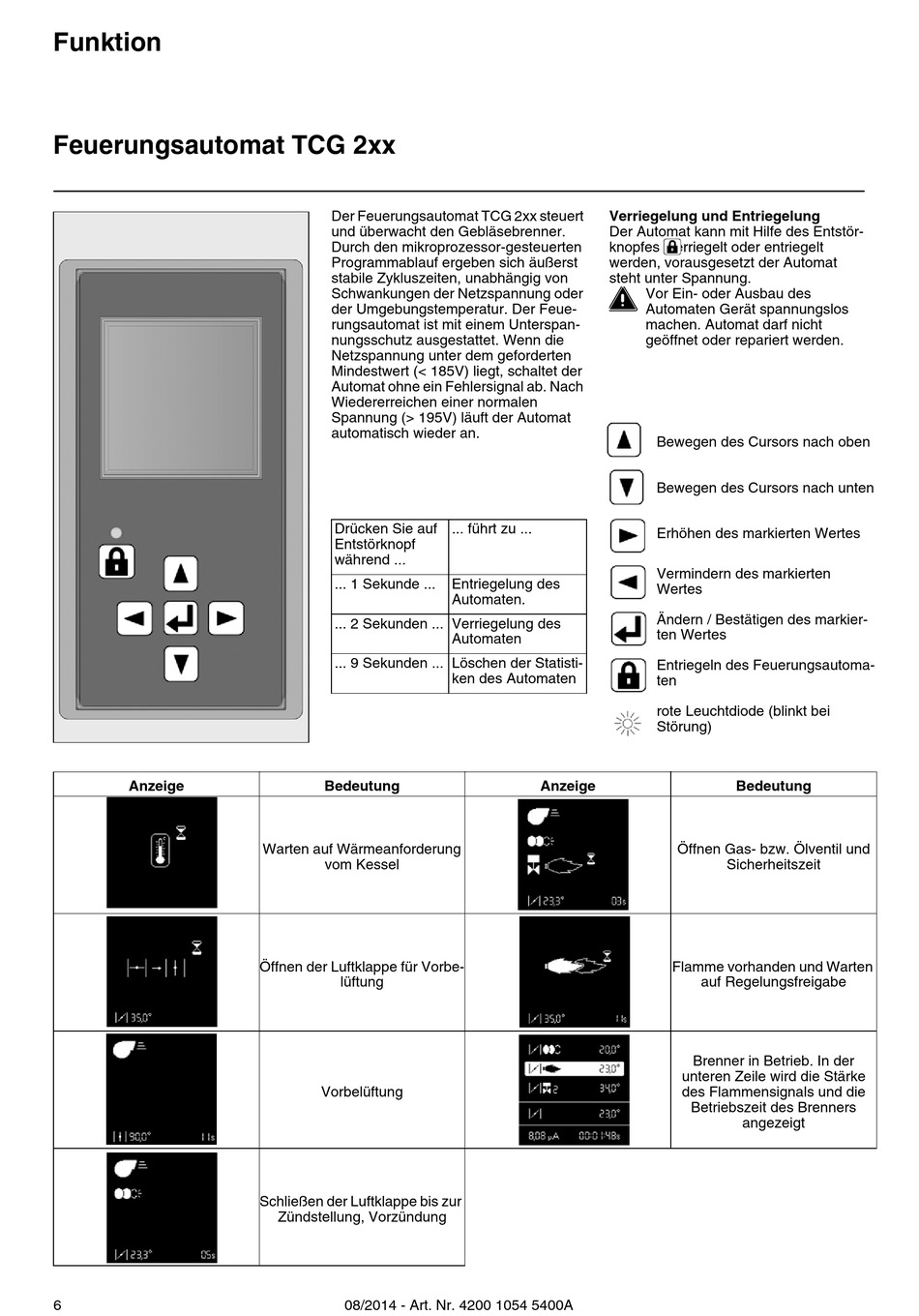

Feuerungsautomat TCG 2xx

Anzeige
6
Der Feuerungsautomat TCG 2xx steuert
und überwacht den Gebläsebrenner.
Durch den mikroprozessor-gesteuerten
Programmablauf ergeben sich äußerst
stabile Zykluszeiten, unabhängig von
Schwankungen der Netzspannung oder
der Umgebungstemperatur. Der Feue-
rungsautomat ist mit einem Unterspan-
nungsschutz ausgestattet. Wenn die
Netzspannung unter dem geforderten
Mindestwert (< 185V) liegt, schaltet der
Automat ohne ein Fehlersignal ab. Nach
Wiedererreichen einer normalen
Spannung (> 195V) läuft der Automat
automatisch wieder an.
Drücken Sie auf
Entstörknopf
während ...
... 1 Sekunde ...
... 2 Sekunden ... Verriegelung des
... 9 Sekunden ... Löschen der Statisti-
Bedeutung
Warten auf Wärmeanforderung
vom Kessel
Öffnen der Luftklappe für Vorbe-
lüftung
Vorbelüftung
Schließen der Luftklappe bis zur
Zündstellung, Vorzündung
08/2014 - Art. Nr. 4200 1054 5400A
Verriegelung und Entriegelung
Der Automat kann mit Hilfe des Entstör-
knopfes verriegelt oder entriegelt
werden, vorausgesetzt der Automat
steht unter Spannung.

... führt zu ...
Entriegelung des
Automaten.
Automaten
ken des Automaten
Anzeige
Vor Ein- oder Ausbau des
Automaten Gerät spannungslos
machen. Automat darf nicht
geöffnet oder repariert werden.
Bewegen des Cursors nach oben
Bewegen des Cursors nach unten
Erhöhen des markierten Wertes
Vermindern des markierten
Wertes
Ändern / Bestätigen des markier-
ten Wertes
Entriegeln des Feuerungsautoma-
ten
rote Leuchtdiode (blinkt bei
Störung)
Bedeutung
Öffnen Gas- bzw. Ölventil und
Sicherheitszeit
Flamme vorhanden und Warten
auf Regelungsfreigabe
Brenner in Betrieb. In der
unteren Zeile wird die Stärke
des Flammensignals und die
Betriebszeit des Brenners
angezeigt
