Belegungsplan 230 Volt-Anschlüsse; Belegungsplan, Anschlusssockel - elco VGL3.290 D Originalbetriebsanleitung

Funktion

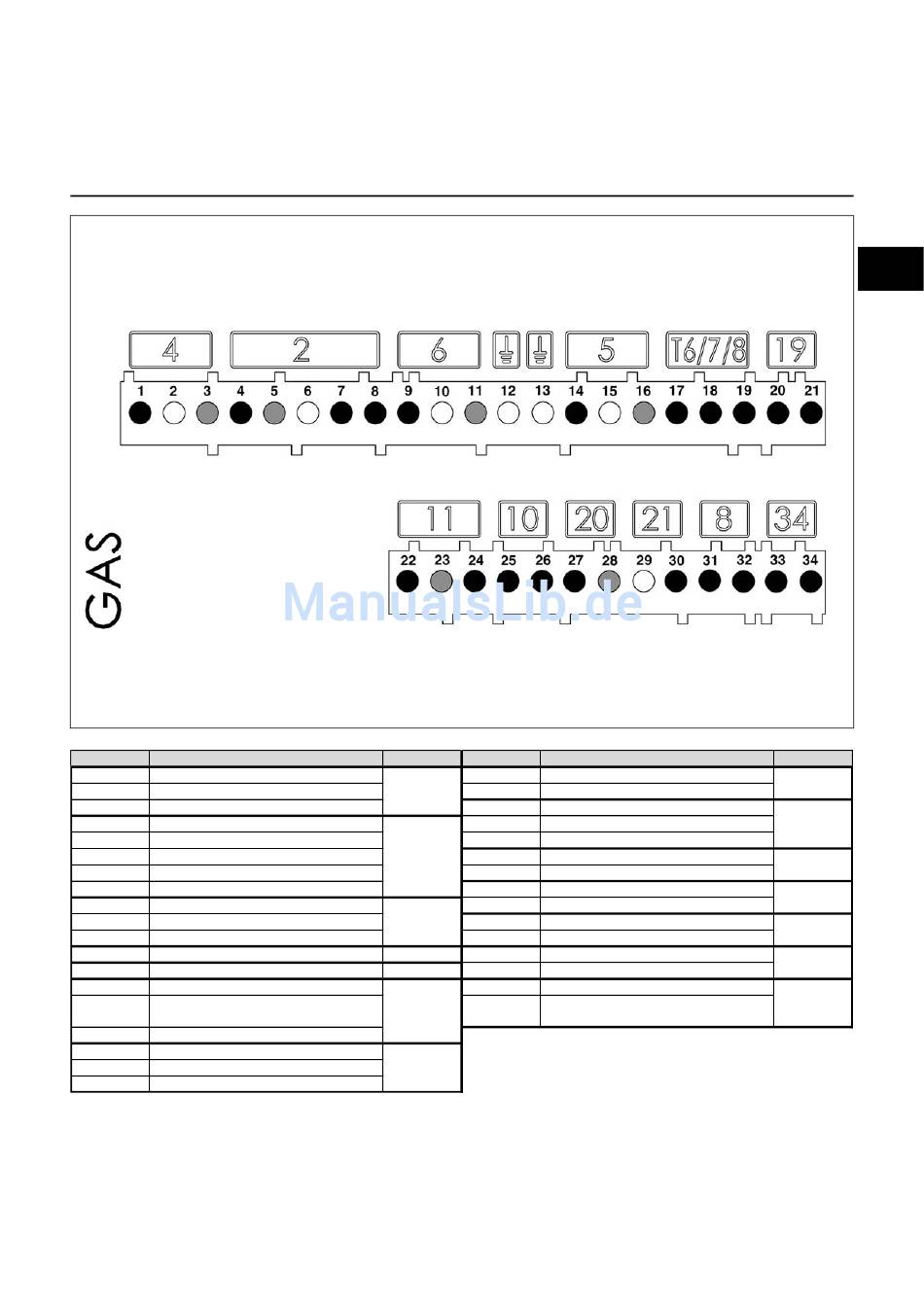

Belegungsplan
230 Volt-Anschlüsse
Brennermotor
Stecker
Klemme
Klemme Bezeichnung
1 Phase Brennermotor
2 Erde
3 Neutralleiter
4 Phase Magnetventil 1. Stufe
5 Neutralleiter
6 Erde
7 Phase
8 Phase Magnetventil 2. Stufe
9 Phase L1
10 Erde
11 Neutralleiter
12 Erde
13 Erde
14 Phase Zündtrafo
15 Erde
16 Neutralleiter
17 Phase Thermostat 2. Stufe (T6)
18 Signal T7
19 Signal T8
Stromversorgung
Magnetventil
L1
Flammen-
wächter
Stecker
Klemme
Stecker
4
2
6
5
T6/7/8
08/2014 - Art. Nr. 4200 1054 5400A
Zündung
Erde Erde
Luftdruck- Anzeige
Fernentrie-
Störung
wächter
gelung
Klemme Bezeichnung
20 Phase Thermostat 1. Stufe (T1)
21 Signal Wärmeanforderung (Option T2)
22 Signal Flammenwächter
23 Neutralleiter
24 Phase
25 Signal Luftdruckwächter
26 Phase
27 Phase
28 Signal Fernentriegelung
29 Neutralleiter
30 Phase Störungssignal
31 Phase
32 Signal Gasdruckwächter mini
33 Phase
Signal Gasdruckwächter (wenn
34
Dichteprüfung vorhanden)
Wärmeanfor-
Thermostat 2. Stufe
derung
Gasdruck-
wächter
Stecker
19
11
10
20
21
8
34
de
9
