Funktion
Feuerungsautomat TCG 2xx
Parallel zu den Steuerungs- und Sicherheits-
funktionen bietet der Feuerungsautomat
TCG2xx folgende Einstellmöglichkeiten:
- Stellung der Luftklappe bei Zündung
- Stellung der Luftklappe in 1. Stufe
- Stellung der Luftklappe bei Öffnung des
Ventils 2. Stufe (beim Umschalten von 1.
auf 2. Stufe)
- Stellung der Luftklappe in 2. Stufe
- Stellung der Luftklappe bei Schließung des
Ventils 2. Stufe (beim Umschalten von 2.
auf 1. Stufe)

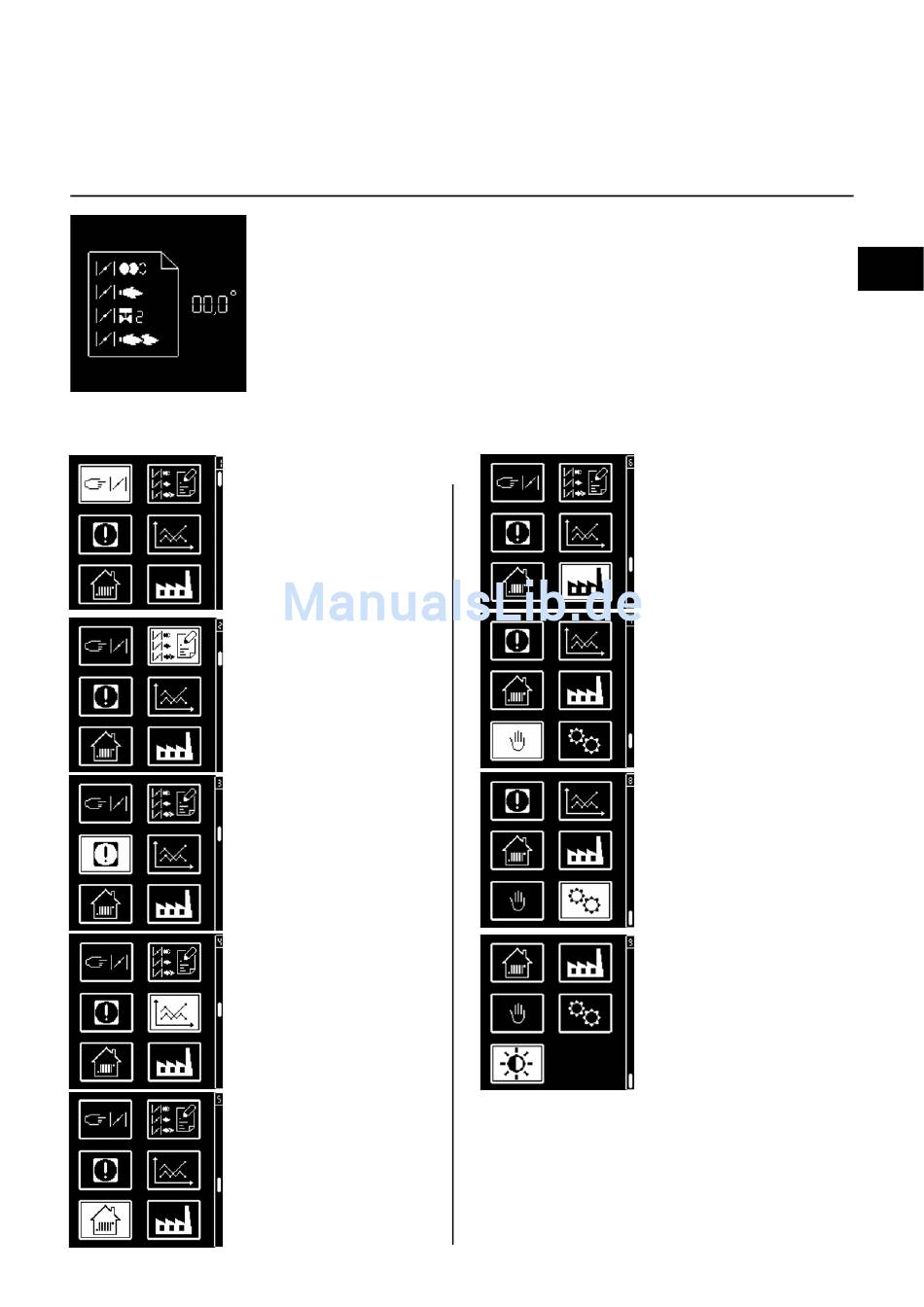

• Menü zur Einstellung
des Stellantriebs
• Menü zur Anzeige der
Eintellpunkte des Stell-
antriebs in der Anzeige-
einheit
• Menü Stördiagnose
• Menü Betriebsstatistik
• Menü zur Einstellung /
Änderung der Stan-
dardkonfigurationen*
08/2014 - Art. Nr. 4200 1054 5400A
Die Einstellung des Feuerungsautomaten
wird anhand der Anzeigeeinheit und der 5
Tasten vorgenommen. Aktuelle Werte- und
Betriebszustände werden in Echtzeit über die
Anzeige- und Bedieneinheit angezeigt.
Mit Hilfe dieser Tasten können 9 Menüs auf-
gerufen werden.
• Menü zur Einstellung der
industriellen Anwendun-
gen*
• Menü Handbedienung*
• Menü Parametermodus*
• Menü zur Einstellung von
Helligkeit und Kontrast
des Displays
*In diesen Menüs können
Standardkonfigurationen
des Brennerautomatens
eingestellt werden. Diese
sind werksseitig vorein-
gestellt. Eine anlangen-
bedingte Änderung ist nur
in Rücksprache mit ELCO
vorzunehmen. Zugangs-
code und Einstellhinweise
zu den Menüs auf Anfrage.
de
7
