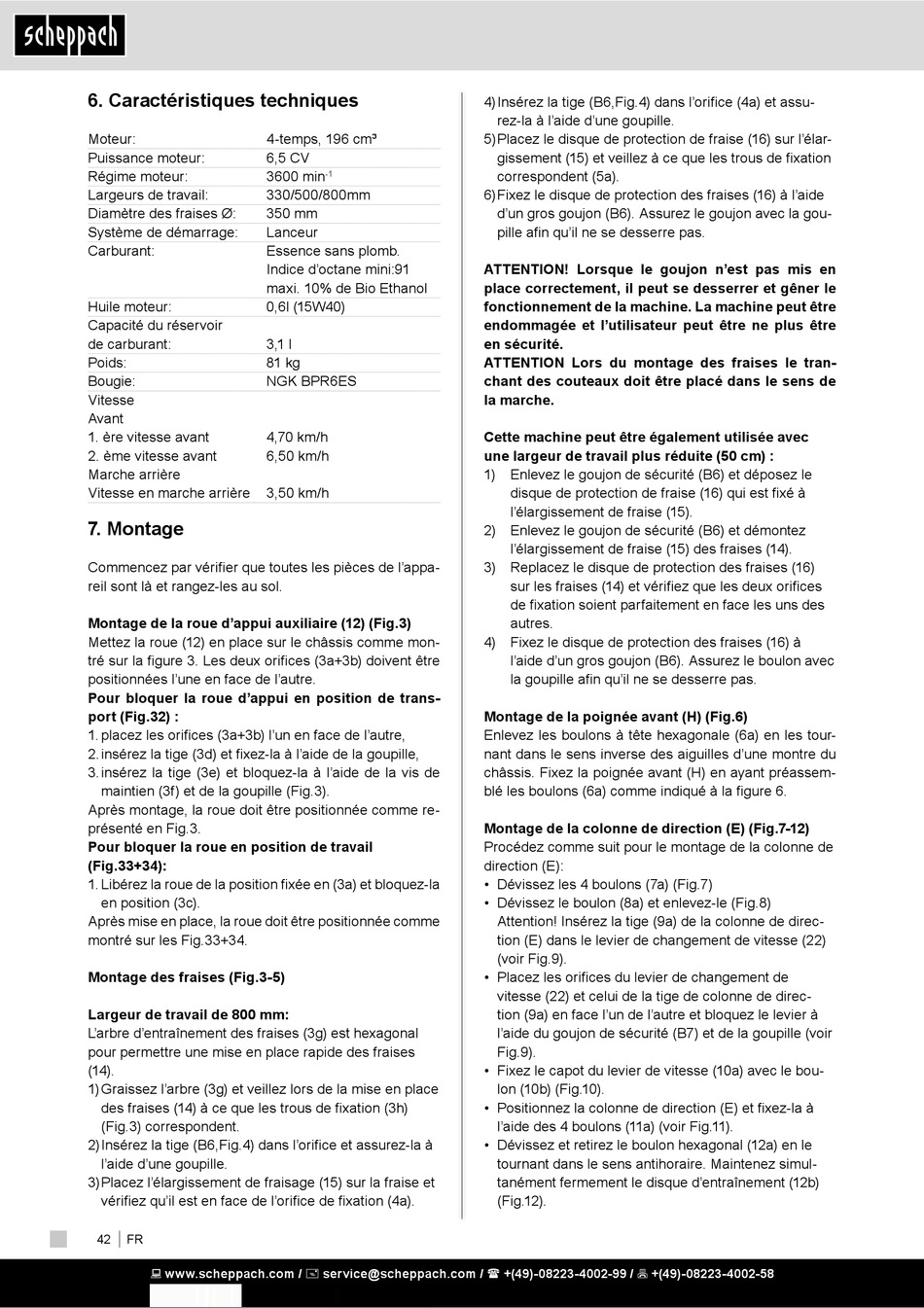

6. Caractéristiques techniques
Moteur:
Puissance moteur:
Régime moteur:
Largeurs de travail:
Diamètre des fraises Ø:
Système de démarrage:
Carburant:
Huile moteur:
Capacité du réservoir
de carburant:
Poids:
Bougie:
Vitesse
Avant
1. ère vitesse avant
2. ème vitesse avant
Marche arrière
Vitesse en marche arrière
7. Montage
Commencez par vérifier que toutes les pièces de l'appa-
reil sont là et rangez-les au sol.
Montage de la roue d'appui auxiliaire (12) (Fig.3)
Mettez la roue (12) en place sur le châssis comme mon-
tré sur la figure 3. Les deux orifices (3a+3b) doivent être
positionnées l'une en face de l'autre.
Pour bloquer la roue d'appui en position de trans-
port (Fig.32) :
1. placez les orifices (3a+3b) l'un en face de l'autre,
2. insérez la tige (3d) et fixez-la à l'aide de la goupille,
3. insérez la tige (3e) et bloquez-la à l'aide de la vis de
maintien (3f) et de la goupille (Fig.3).
Après montage, la roue doit être positionnée comme re-
présenté en Fig.3.
Pour bloquer la roue en position de travail
(Fig.33+34):
1. Libérez la roue de la position fixée en (3a) et bloquez-la
en position (3c).
Après mise en place, la roue doit être positionnée comme
montré sur les Fig.33+34.
Montage des fraises (Fig.3-5)
Largeur de travail de 800 mm:
L'arbre d'entraînement des fraises (3g) est hexagonal
pour permettre une mise en place rapide des fraises
(14).
1) Graissez l'arbre (3g) et veillez lors de la mise en place
des fraises (14) à ce que les trous de fixation (3h)
(Fig.3) correspondent.
2) Insérez la tige (B6,Fig.4) dans l'orifice et assurez-la à
l'aide d'une goupille.
3) Placez l'élargissement de fraisage (15) sur la fraise et
vérifiez qu'il est en face de l'orifice de fixation (4a).
