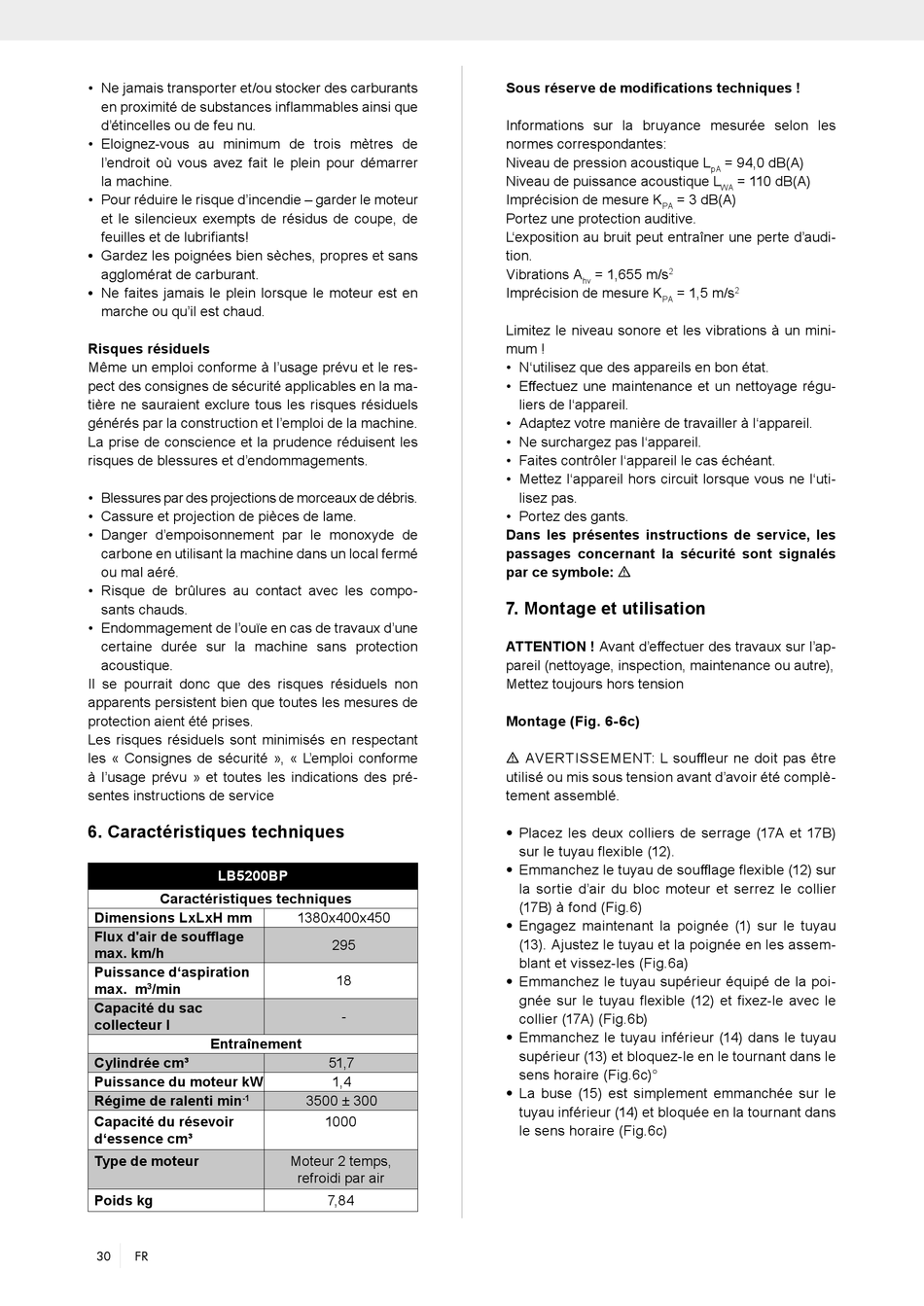

• Ne jamais transporter et/ou stocker des carburants
en proximité de substances inflammables ainsi que
d'étincelles ou de feu nu.
• Eloignez-vous au minimum de trois mètres de
l'endroit où vous avez fait le plein pour démarrer
la machine.
• Pour réduire le risque d'incendie – garder le moteur
et le silencieux exempts de résidus de coupe, de
feuilles et de lubrifiants!
• Gardez les poignées bien sèches, propres et sans
agglomérat de carburant.
Ne faites jamais le plein lorsque le moteur est en
•
marche ou quʼil est chaud.
Risques résiduels
Même un emploi conforme à l'usage prévu et le res-
pect des consignes de sécurité applicables en la ma-
tière ne sauraient exclure tous les risques résiduels
générés par la construction et l'emploi de la machine.
La prise de conscience et la prudence réduisent les
risques de blessures et d'endommagements.
• Blessures par des projections de morceaux de débris.
• Cassure et projection de pièces de lame.
• Danger d'empoisonnement par le monoxyde de
carbone en utilisant la machine dans un local fermé
ou mal aéré.
• Risque de brûlures au contact avec les compo-
sants chauds.
• Endommagement de l'ouïe en cas de travaux d'une
certaine durée sur la machine sans protection
acoustique.
Il se pourrait donc que des risques résiduels non
apparents persistent bien que toutes les mesures de
protection aient été prises.
Les risques résiduels sont minimisés en respectant
les « Consignes de sécurité », « L'emploi conforme
à l'usage prévu » et toutes les indications des pré-
sentes instructions de service
6. Caractéristiques techniques
LB5200BP
Caractéristiques techniques
Dimensions LxLxH mm
Flux d'air de soufflage
max. km/h
Puissance d'aspiration
max. m /min
3
Capacité du sac
collecteur l
Entraînement
Cylindrée cm³
Puissance du moteur kW
Régime de ralenti min
-1
Capacité du résevoir
d'essence cm³
Type de moteur
Poids kg
30 FR
1380x400x450
295
18
-
51,7
1,4
3500 ± 300
1000
Moteur 2 temps,
refroidi par air
7,84
Sous réserve de modifications techniques !
Informations sur la bruyance mesurée selon les
normes correspondantes:
Niveau de pression acoustique L
Niveau de puissance acoustique L
Imprécision de mesure K = 3 dB(A)
PA
Portez une protection auditive.
L'exposition au bruit peut entraîner une perte d'audi-
tion.
Vibrations A = 1,655 m/s
2
hv
Imprécision de mesure K = 1,5 m/s
PA
Limitez le niveau sonore et les vibrations à un mini-
mum !
• N'utilisez que des appareils en bon état.
• Effectuez une maintenance et un nettoyage régu-
liers de l'appareil.
• Adaptez votre manière de travailler à l'appareil.
• Ne surchargez pas l'appareil.
• Faites contrôler l'appareil le cas échéant.
• Mettez l'appareil hors circuit lorsque vous ne l'uti-
lisez pas.
• Portez des gants.
Dans les présentes instructions de service, les
passages concernant la sécurité sont signalés
par ce symbole: m

7. Montage et utilisation

ATTENTION ! Avant d'effectuer des travaux sur l'ap-
pareil (nettoyage, inspection, maintenance ou autre),
Mettez toujours hors tension
Montage (Fig. 6-6c)
m AVERTISSEMENT: L souffleur ne doit pas être
utilisé ou mis sous tension avant d'avoir été complè-
tement assemblé.
• Placez les deux colliers de serrage (17A et 17B)
sur le tuyau flexible (12).
• Emmanchez le tuyau de soufflage flexible (12) sur
la sortie d'air du bloc moteur et serrez le collier
(17B) à fond (Fig.6)
• Engagez maintenant la poignée (1) sur le tuyau
(13). Ajustez le tuyau et la poignée en les assem-
blant et vissez­les (Fig.6a)
• Emmanchez le tuyau supérieur équipé de la poi-
gnée sur le tuyau flexible (12) et fixez­le avec le
collier (17A) (Fig.6b)
• Emmanchez le tuyau inférieur (14) dans le tuyau
supérieur (13) et bloquez­le en le tournant dans le
sens horaire (Fig.6c)°
• La buse (15) est simplement emmanchée sur le
tuyau inférieur (14) et bloquée en la tournant dans
le sens horaire (Fig.6c)
= 94,0 dB(A)
pA
= 110 dB(A)
WA
