MONTAGE
Montage der Nabe mit Schalteinheit
4

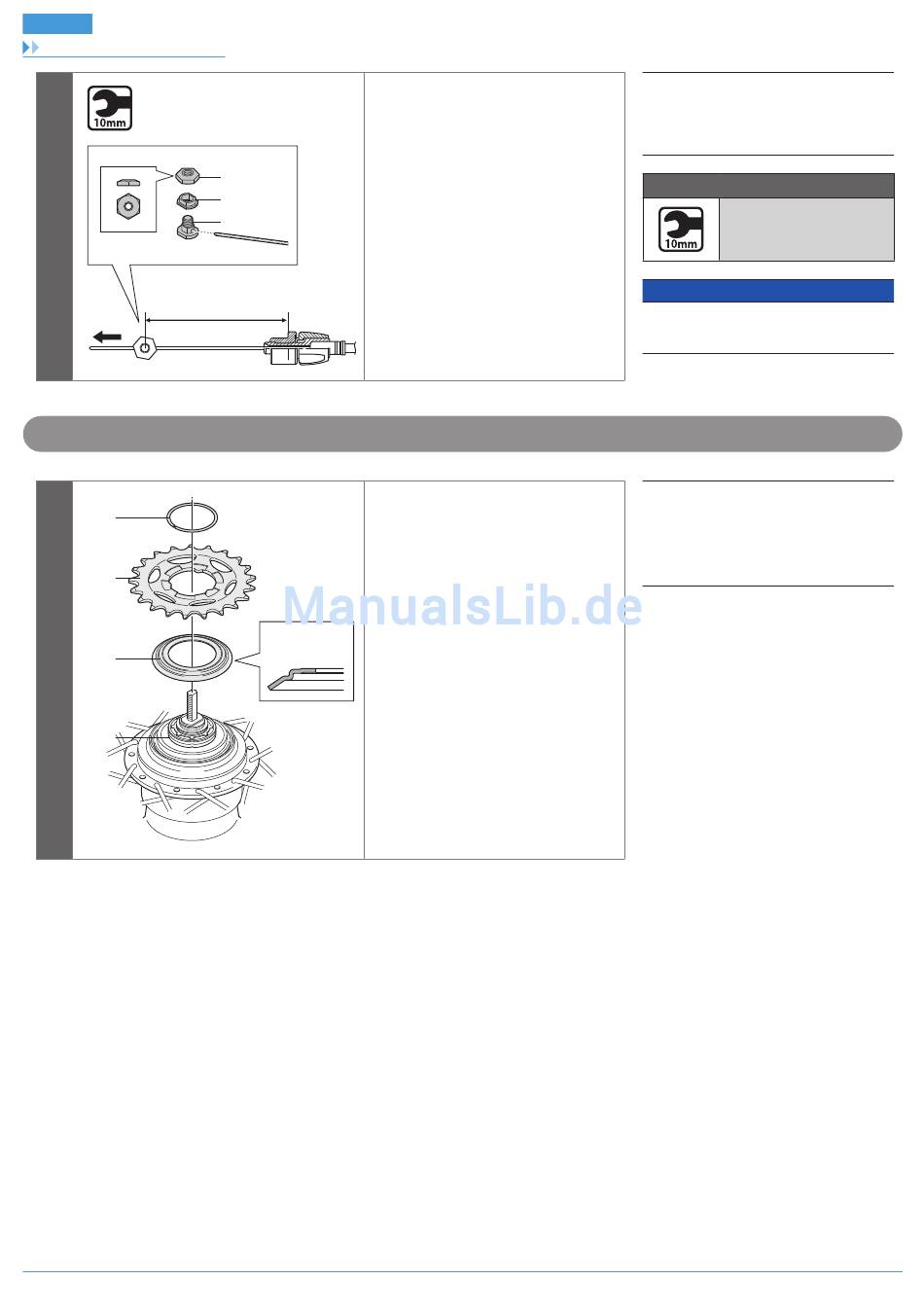

Montage des Ritzels an der Nabe

(A)
(B)
(C)
(D)
Nachdem Sie sich vergewissert haben,
dass das Zughüllenende die Rückseite
des Zughüllenhalters am Schalthebel
erreicht hat, setzen Sie den Innenzug in
die Innenzug-Befestigungsschraube (C)
(A)
ein.
(B)
Bringen Sie dann die Innenzug-
(C)
Befestigungsmutter (A) an und stellen
Sie eine Breite (z) von 127 mm ein.
Ziehen Sie am Innenzug und bringen
Sie dabei die Innenzug-
(z)
Befestigungsmutter an.
Legen Sie die rechte Staubkappe C (C)
auf den Mitnehmer (D) auf der rechten
Seite des Nabenkörpers.
Montieren Sie dann das Ritzel (B) und
sichern Sie es mit dem Sprengring (A).
(z)
(z)
Achten Sie auf die Richtung
30
(A)
Innenzug-Befestigungsmutter
(B)
Innenzug-Befestigungsscheibe
(C)
Innenzug-Befestigungsschraube
Anzugsdrehmoment
3,5 - 4,5 Nm
HINWEIS
Verwenden Sie die Befestigungsschraube des
Innenzugs nicht für die Schalteinheit CJ-4S30.
(A)
Sprengring
(B)
Ritzel
(C)
Rechte Staubkappe C
(D)
Mitnehmer
