MONTAGE

Montage der Nabe mit Schaleinheit

„ Montage der Nabe mit Schaleinheit

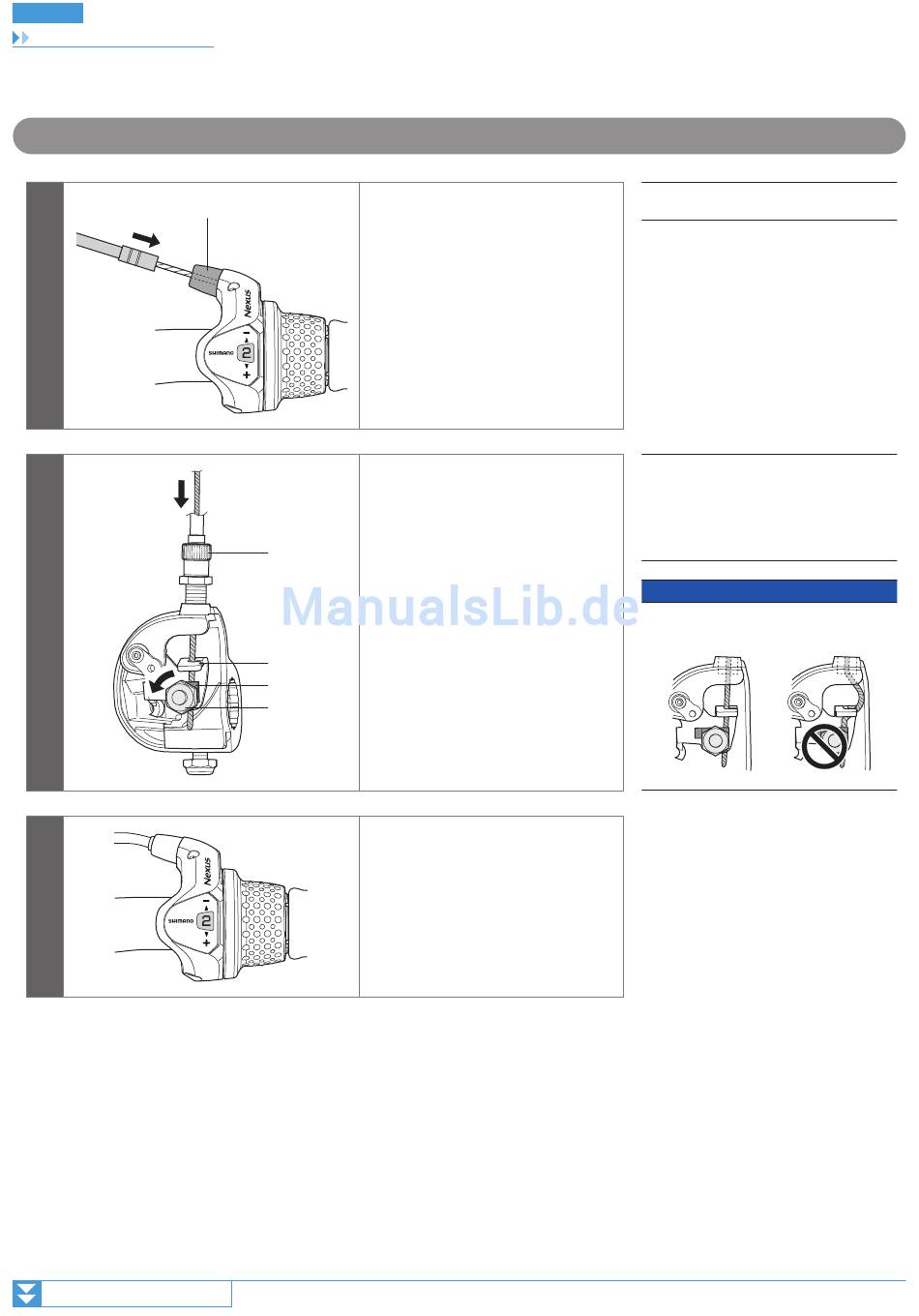

Einbau des Schaltzugs

1
2
3
Fortsetzung auf der nächsten Seite
(A)
(A)
(B)
(C)
(D)
Schieben Sie die Zughülle in den
Zughüllenhalter (A).
Setzen Sie den Innenzug in den Link (B)
im Schaleinheit ein.
Lösen Sie die Befestigungsmutter (D) des
Innenzugs am Schaleinheit.
Führen Sie den Innenzug durch die
Zugeinstellschraube (A) entlang der Nut
im Link und zwischen dem Link und der
Innenzug-Befestigungsplatte (C).
Schalten Sie den REVOSHIFT Hebel auf 2.
12
(A)
Zughüllenhalter
(A)
Zugeinstellschraube
(B)
Link
(C)
Innenzug-Befestigungsplatte
(D)
Innenzug-Befestigungsmutter
HINWEIS
Achten Sie darauf, dass der Innenzug durch
die Nut im Link geführt wird.
